ESC靜電吸盤是一種廣泛應用于工業生產領域的裝備,其基本原理是利用靜電作用力吸附工件。在本文中,我將詳細解釋ESC靜電吸盤的發明歷史、相關行業應用、技術方向和進化史、市場需求和行業發展趨勢。此外,我還會介紹一些比較有特色的品牌和型號以及它們的技術特性,以及制造這種類型的靜電吸盤的難點。

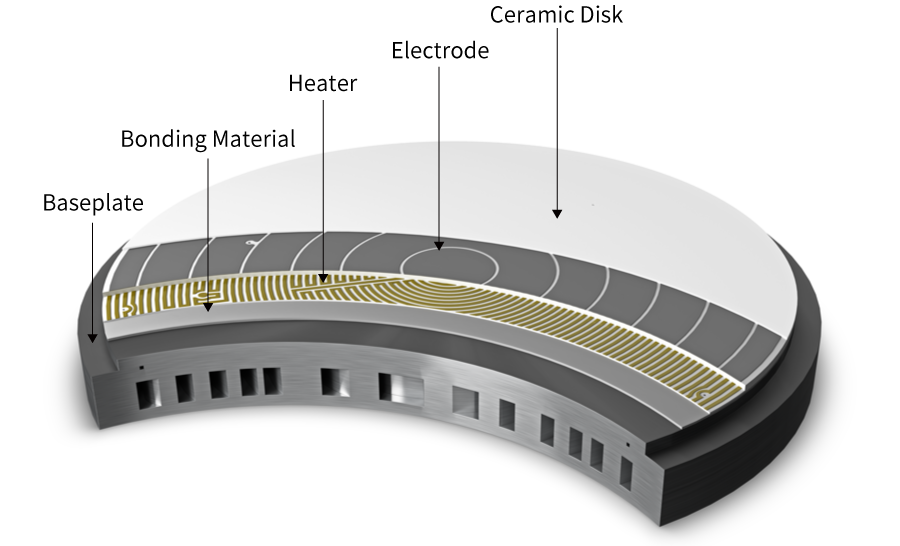

圖片來源:SHINKO
一、發明歷史
ESC靜電吸盤的發明可追溯到20世紀初,當時人們開始探索利用靜電吸附物體的方法。1905年,英國物理學家魯賓遜(William J.Robinson)提出了一種靜電吸附技術,并利用此技術發明了一種靜電吸附裝置,用于精密加工。這種技術在二戰期間得到了廣泛應用,尤其是在軍事領域的航空制造方面。(信息來源:2003年出版的《Handbook of Advanced Plasma Processing Techniques》一書第八章)
20世紀60年代,日本開始大規模生產電子產品,而電子產品的組裝需要高精度和高速度的裝配。為了滿足這一需求,日本工程師開始研發ESC靜電吸盤,并將其應用于電子制造領域。之后,ESC靜電吸盤在汽車制造、半導體制造、醫療設備、航空航天和軍事等領域中得到了廣泛應用。
二、行業應用和技術方向
ESC靜電吸盤在工業生產中具有重要的應用價值,尤其在制造和加工行業中。它可以被用于自動化加工、物料搬運、裝配、檢測等領域。在制造業中,ESC靜電吸盤主要用于高精度加工領域,如機械加工、模具制造和航空制造。同時,它也被廣泛應用于電子、半導體、醫療設備等行業。
技術方向方面,ESC靜電吸盤的研究主要集中在以下幾個方面:
1.提高夾持力和穩定性
在實際應用中,由于工件表面的不均勻性、形狀的復雜性和重力影響,需要提高ESC靜電吸盤的夾持力和穩定性。為此,研究人員一直在探索新的材料和設計方法。
2.提高適用范圍和靈活性
隨著工業自動化的發展和應用場景的不斷變化,需要適應各種形狀、大小、材料的工件夾持。因此,ESC靜電吸盤的研究也逐漸向多種形狀、材料、尺寸的工件應用擴展。同時,一些新型的ESC靜電吸盤還加入了自適應夾持和遠程控制等功能,提高了其靈活性和自動化程度。
3.提高耐用性和穩定性
在長期使用過程中,ESC靜電吸盤可能會遭受外力、溫度變化等因素的影響,導致夾持力和穩定性下降。因此,研究人員在材料選擇和設計上也在不斷進行改進,以提高ESC靜電吸盤的耐用性和穩定性。
三、市場需求和行業發展趨勢
隨著制造業的不斷發展和工業自動化的推進,ESC靜電吸盤的市場需求也在不斷增加。根據市場研究機構的數據,全球ESC靜電吸盤市場規模從2017年的約16億美元增長到了2020年的約20億美元,預計到2025年,市場規模將達到約25億美元。
行業發展趨勢方面,ESC靜電吸盤將朝著以下幾個方向發展:
1.多元化應用
隨著工業自動化的發展和應用場景的不斷變化,ESC靜電吸盤將不斷向多種形狀、材料、尺寸的工件應用擴展,同時也將擁有更多的自適應夾持和遠程控制等功能,以提高其靈活性和自動化程度。
2.智能化發展
隨著人工智能、物聯網等新技術的不斷發展,ESC靜電吸盤也將不斷向智能化方向發展。未來,ESC靜電吸盤將更多地結合傳感器、控制系統等技術,實現更高的精度和自動化程度。
3.生產工藝改進
在ESC靜電吸盤的生產制造過程中,仍存在著一些技術難題和瓶頸。未來,隨著生產工藝的不斷改進和優化,ESC靜電吸盤的生產成本將進一步降低,同時產品質量和性能也將得到進一步提高。

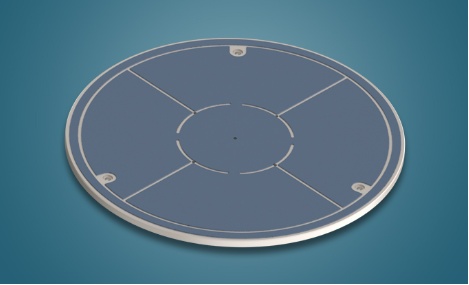

圖片來源:海拓創新
四、比較有特色的品牌和型號
目前市場上有很多品牌的ESC靜電吸盤,其中一些半導體行業品牌和型號具有比較有特色的技術特性:
MICO Co., Ltd.
熱銷型號:HCE2系列
特色:使用高強度陶瓷制成,具有優異的耐磨性和耐熱性。
CE-MAT
熱銷型號:ESC-1系列
特色:采用多級絕緣設計,具有較低的介電常數和優異的穩定性。
SHINKO ELECTRIC INDUSTRIES
熱銷型號:ES-2610系列
特色:采用精密制造工藝和材料,具有極高的平面度和軸向度。
TOTO
熱銷型號:ESC-AP系列
特色:采用新型陶瓷材料,具有優異的絕緣性和耐熱性。
五、制造難點
1)ESC靜電吸盤的制造難點主要體現在以下幾個方面:
1.選材:靜電吸盤需要具有較好的導電性和抗靜電能力,因此在選材方面需要考慮這些因素。同時,材料還需要滿足強度、耐磨性等要求。
2.制造精度:靜電吸盤的制造需要較高的精度,特別是在電極板和絕緣層的制造中,需要保證每個部件的精度,否則會影響吸附性能和使用壽命。
3.工藝難點:ESC靜電吸盤的制造工藝相對較為復雜,需要進行多道工序的加工和組裝。尤其是在電極板的制造過程中,需要掌握一定的化學反應和電解技術。
4.產品測試:為了確保靜電吸盤的質量和性能,需要進行嚴格的產品測試和驗證,包括靜電吸附力、釋放速度、耐久性等多個方面的測試。
2)除了生產工藝的難點,制造ESC靜電吸盤還存在著一些技術難題和挑戰:
1.吸附力的檢測
ESC靜電吸盤的吸附力是非常關鍵的,因?yàn)樗苯佑绊懙疆a(chǎn)品的使用效果和穩定性。因此,在生產過程中需要進行吸附力的檢測。但是,由于吸附力的大小受到多種因素的影響,如工件表面的粗糙度、形狀的復雜度、靜電電荷的積累等,因此如何準確地檢測吸附力是一個難點。
2.殘留電荷去除
在制造ESC靜電吸盤時,由于材料的摩擦和摩擦電荷的積累,可能會導致一定的殘留電荷。如果這些電荷不能有效地去除,將會影響到吸盤的吸附力和穩定性。因此,如何有效地去除殘留電荷也是制造ESC靜電吸盤時需要考慮的一個問題。
3.卡盤垃圾
在使用ESC靜電吸盤時,可能會出現卡盤垃圾的問題,即工件表面的雜質和塵土?xí)绊懳P的吸附力和穩定性。因此,制造ESC靜電吸盤時需要考慮如何有效地防止卡盤垃圾的產生。
4.吸盤異常檢測
在實際使用過程中,ESC靜電吸盤可能會出現各種異常情況,如吸附力不足、吸盤松動、吸附面積不均等。因此,如何對這些異常情況進行及時檢測和處理也是制造ESC靜電吸盤時需要考慮的一個問題。
總的來說,ESC靜電吸盤制造難點主要集中在材料選用、制造精度、工藝流程和產品測試以及需要解決吸附力的檢測、殘留電荷去除、卡盤垃圾以及吸盤異常檢測等技術難題,這些問題需要不斷優化和改進制造工藝以提高產品質量和性能,這將將有助于提高ESC靜電吸盤的質量和性能。
