化學氣相沉積(Chemical Vapor Deposition,CVD)是一種制備薄膜的技術,其歷史可以追溯到19世紀末。早期的CVD技術使用的是簡單的實驗室裝置,如加熱石英管,將氣體通入管中,并使其與表面反應以形成薄膜。這些實驗室裝置的成功為CVD技術的發展奠定了基礎。

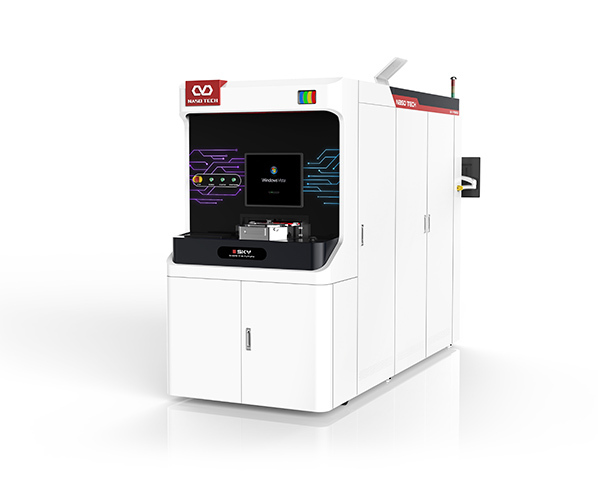

圖片來源:Naso Tech
20世紀初期,德國科學家Fritz Haber和Carl Bosch開發了一種用于制造硝酸鹽的高壓合成氨工藝。該過程使用CVD技術生成鐵催化劑來促進反應。這項工藝成為20世紀工業化生產的里程碑之一,并使CVD技術得到了廣泛的應用。
20世紀50年代,CVD技術在半導體行業得到了廣泛應用。美國貝爾實驗室的研究人員使用CVD技術在晶片表面生長硅薄膜,這成為了生產集成電路的重要步驟。隨著半導體工業的發展,CVD技術也得到了極大的發展和改進。
現代化學氣相沉積設備可以使用多種不同的反應機制。其中最常用的機制是在高溫和低壓下使氣體反應,產生所需的物質并沉積在表面上。CVD技術通常用于制備具有各種性質和功能的薄膜,如金屬、氧化物、硅和碳等材料。
現代CVD設備由許多零件組成,每個零件都起著關鍵作用。其中最重要的是反應室。反應室是CVD過程中產生化學反應的地方。反應室的設計取決于所使用的CVD技術和應用,但通常具有高溫、低壓和惰性氣氛。反應室通常由高溫合金或陶瓷材料制成,以承受高溫和腐蝕性氣體的影響。
除反應室外,CVD設備還包括各種其他關鍵部件,例如加熱器、溫度控制器、氣體供應系統、真空系統和監控系統。加熱器負責將反應室加熱至所需的溫度,以使化學反應發生。溫度控制器用于維持所需的反應溫度,并確保在整個CVD過程中保持穩定。氣體供應系統負責提供反應所需的氣體,并且通常包括多個氣體輸入口以允許混合和反應氣體比例的控制。真空系統用于將反應室內的氣體抽出,以保持恒定的反應壓力和避免不需要的化學反應。監控系統則用于監測和記錄反應室內的溫度、壓力、氣體流量和反應產物的形成。
在CVD設備中,關鍵零件制造的精度和質量對于實現高質量薄膜生長至關重要。反應室通常使用高溫合金或陶瓷材料制成,這些材料必須具有高耐腐蝕性和高溫穩定性。制造反應室時需要考慮其幾何形狀和尺寸,以便達到所需的反應條件。通常情況下,反應室要求具有較高的內壁平滑度和均勻的厚度,以確保薄膜生長的均勻性和一致性。
加熱器和溫度控制器也是關鍵零件,必須具有高精度和穩定性。加熱器通常是高功率的電阻線圈,可以在短時間內快速加熱反應室到所需溫度,并且能夠在整個反應過程中維持穩定的溫度。溫度控制器使用溫度傳感器來監測反應室內的溫度,并通過反饋機制控制加熱器功率,以使溫度保持穩定。這些零件制造的質量和精度直接影響到CVD過程的穩定性和生產薄膜的質量。
氣體供應系統中的氣體輸入口必須精確定位,以確保氣體混合和流量的控制。這些輸入口通常由高精度的微調閥組成,以允許細微的氣體流量調節。在真空系統中,需要使用高精度的泵和閥門,以確保穩定的真空壓力和避免氣體泄漏。
監控系統需要使用高精度的傳感器和儀器,以確保對反應室內溫度、壓力、氣體流量和反應產物的形成進行準確的監測和記錄。這些數據可以用于優化CVD過程和薄膜生長的質量,從而提高生產效率和產品質量。
總之,化學氣相沉積設備是現代材料制備中不可或缺的工具之一。隨著科技的不斷發展,CVD技術已經得到了廣泛應用,例如在微電子、光電子、太陽能電池、涂層、高分子材料等領域。CVD設備的不斷改進和升級也推動了這些領域的發展。
雖然CVD設備已經廣泛應用,但它仍然存在一些局限性。例如,CVD技術難以生產大型和復雜形狀的器件,生長速率也相對較慢。另外,由于反應室內的高溫和高壓環境,需要考慮材料的熱膨脹系數、材料穩定性和材料的壽命等問題。此外,由于CVD生長的薄膜通常具有較高的殘余應力,可能導致薄膜開裂或剝離的問題,因此需要進行后續的退火處理和工藝優化。
在未來,隨著新材料、新器件和新工藝的不斷涌現,CVD設備將繼續發揮重要作用。同時,隨著人們對材料性能和加工工藝的要求越來越高,CVD設備的精度、穩定性和可靠性也將得到更高的要求。因此,制造高品質的CVD設備和零件將成為CVD技術發展的關鍵。同時,結合新的理論、新的材料和新的工藝,CVD技術將有更廣泛的應用前景和更大的發展空間。

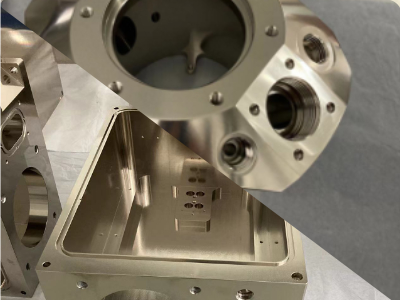

東莞兆恒機械擁有260余臺世界一流的高端數控加工設備及檢測設備集群和一支綜合經驗超過20年國內外技術團隊組合。持續為全球眾多高精尖企業輸出大量尖端設備所需的精密部件及相關零件。
