MOCVD反應腔噴淋頭的作用和制造基本知識

  • 點擊量:
  • |
  • 添加日期:2023年04月18日

半導體材料生長中的MOCVD(金屬有機化學氣相沉積)技術在現代電子學和光電子學中具有廣泛的應用。MOCVD技術的主要優點是可以生長高質量、大面積、厚度均勻的半導體材料。反應腔噴淋頭是MOCVD設備中的重要組成部分,它直接影響到半導體材料的質量和性能。下面將介紹MOCVD反應腔噴淋頭以及噴淋頭制造的一些基本知識。

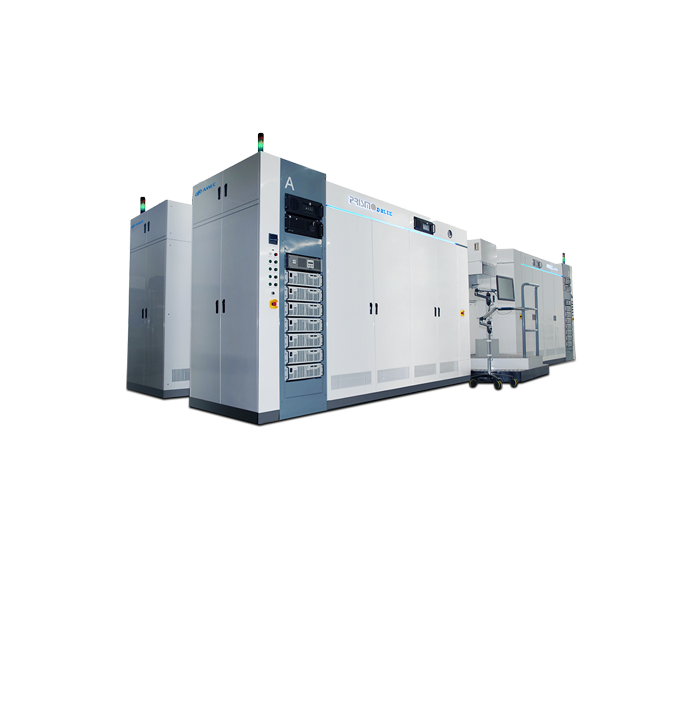

圖片來源:中微公司



一、MOCVD反應腔噴淋頭的作用



反應腔噴淋頭是MOCVD設備中的重要組成部分,主要用于將反應氣體噴淋到反應腔中,實現半導體材料的生長。MOCVD技術是一種氣相生長技術,通過將金屬有機化合物、氣態元素和載氣送入反應腔,產生化學反應,使半導體材料生長在襯底表面。噴淋頭的設計直接影響反應腔中化合物的分布和擴散速率,進而影響到材料的質量和性能。

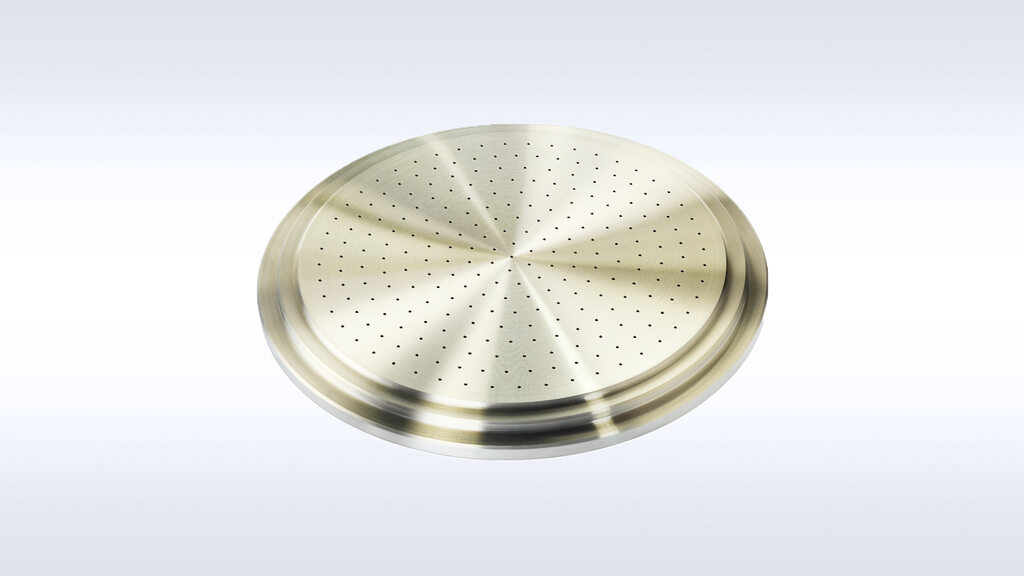

Semiconductor_showerheads from oerlikon offical website.jpeg

圖片來源:oerlikon 官網

二、MOCVD反應腔噴淋頭制造



MOCVD反應腔噴淋頭通常采用高純度陶瓷材料制造,如氧化鋁、氮化硅等。陶瓷材料具有較好的高溫穩定性和抗腐蝕性能,能夠在高溫高壓下穩定運行,同時也能夠減少對反應氣體的污染。制造MOCVD反應腔噴淋頭的主要工藝包括以下幾個方面:



1.材料選擇:根據反應氣體的特性和工作條件,選擇適合的高純度陶瓷材料,如氧化鋁、氮化硅等。



2.結構設計:根據反應腔的尺寸和形狀,設計噴淋頭的幾何形狀和位置。優化設計可以提高反應腔中化合物的均勻性和穩定性。



3.加工工藝:采用機械加工、熱等靜壓、注射成型等工藝,對選定的材料進行加工,制造出符合設計要求的噴淋頭。



4.材料選擇:噴淋頭材料的選擇直接影響著其性能和使用壽命。常用的材料有金屬、陶瓷、高分子等。金屬材料通常用于低溫條件下的生長,陶瓷材料具有良好的高溫穩定性和抗腐蝕性能,適用于高溫高壓條件下的生長。



5.表面處理:表面處理可以提高噴淋頭的表面平整度和光潔度,進一步提高其生長效率和材料質量。常用的表面處理方法包括拋光、噴砂、化學腐蝕等。



總的來說,反應腔噴淋頭是MOCVD設備中非常重要的一個組成部分,其設計和制造直接影響到半導體材料的質量和性能。隨著科技的不斷進步,噴淋頭的設計和制造工藝也在不斷優化,以適應不斷變化的半導體材料生長需求。
