【兆恒機械】說說鈑金激光切割技術那些事

  • 點擊量:
  • |
  • 添加日期:2021年08月31日

激光是什么?

激光是一種受激輻射而得到的加強光

其基本特征:

強度高,亮度大

波長頻率確定,單色性好

相干性好,相干長度長

方向性好,幾乎是一束平行光




當激光束照射到工件表面時,光能被吸收,轉化成熱能,使照射斑點處溫度迅速升高、熔化、氣化而形成小坑,由于熱擴散,使斑點周?chē)饘偃刍?,小坑?nèi)金屬蒸氣迅速膨脹,產生微型爆炸,將熔融物高速?lài)姵霾a(chǎn)生一個方向性很強的反沖擊波,于是在被加工表面上打出一個上大下小的孔。

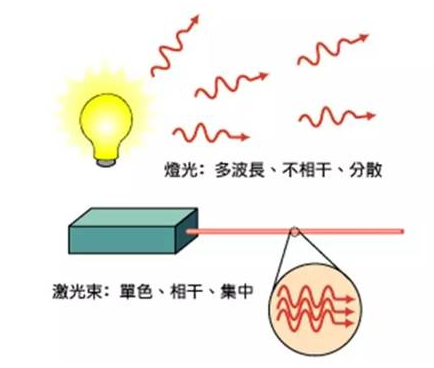

普通燈光與激光的比較

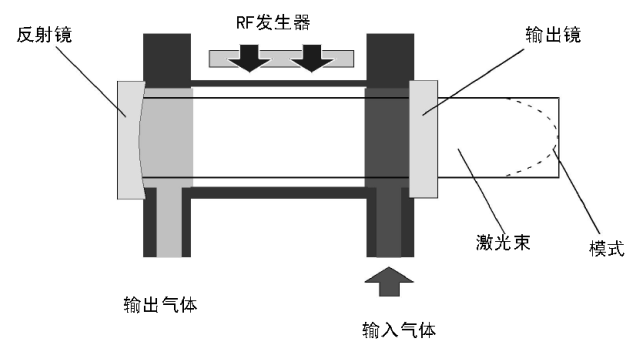

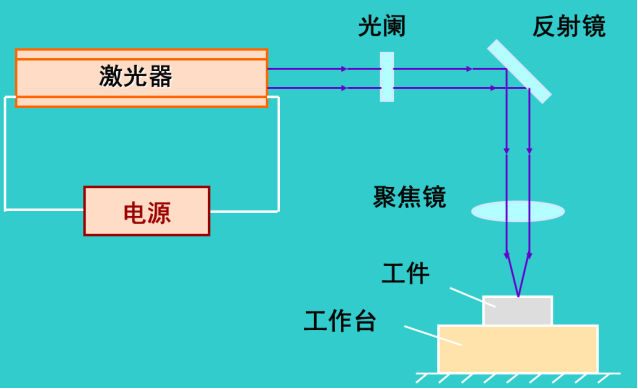

激光的產生

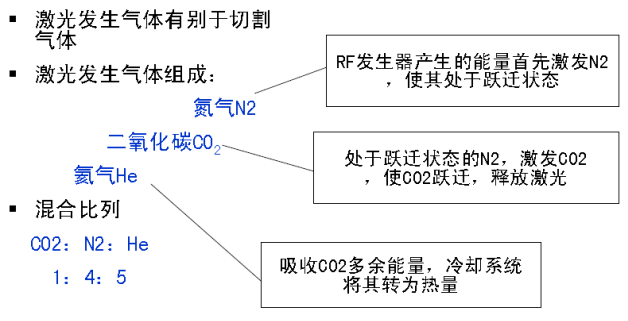

激光的發生氣體



激光切割的特點

激光切割與其他熱切割方法相比較,總的特點是切割速度快、質量高。具體概括為如下幾個方面。


(1)切割質量好


由于激光光斑小、能量密度高、切割速度快,因此激光切割能夠獲得較好的切割質量。

①激光切割切口細窄,切縫兩邊平行并且與表面垂直,切割零件的尺寸精度可達±0.05mm。

②切割表面光潔美觀,表面粗糙度只有幾十微米,甚至激光切割可以作為最后一道工序,無需機械加工,零部件可直接使用。

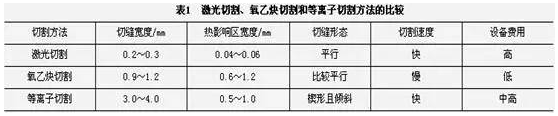

③材料經過激光切割后,熱影響區寬度很小,切縫附近材料的性能也幾乎不受影響,并且工件變形小,切割精度高,切縫的幾何形狀好,切縫橫截面形狀呈現較為規則的長方形。激光切割、氧乙炔切割和等離子切割方法的比較見表1,切割材料為6.2mm厚的低碳鋼板。


(2)切割效率高


由于激光的傳輸特性,激光切割機上一般配有多臺數控工作臺,整個切割過程可以全部實現數控。操作時,只需改變數控程序,就可適用不同形狀零件的切割,既可進行二維切割,又可實現三維切割。


(3)切割速度快


用功率為1200W的激光切割2mm厚的低碳鋼板,切割速度可達600cm/min;切割5mm厚的聚丙烯樹脂板,切割速度可達1200cm/min。材料在激光切割時不需要裝夾固定,既可節省工裝夾具,又節省了上、下料的輔助時間。




(4)非接觸式切割


激光切割時割炬與工件無接觸,不存在工具的磨損。加工不同形狀的零件,不需要更換“刀具”,只需改變激光器的輸出參數。激光切割過程噪聲低,振動小,無污染。


(5)切割材料的種類多

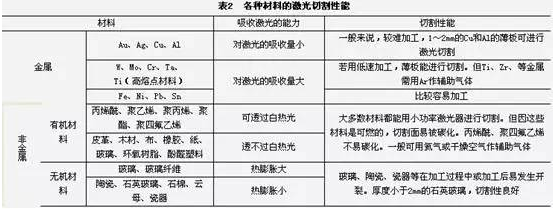

金屬基復合材料、皮革、木材及纖維等。但是對于不同的材料,由于自身的熱物理性能及對激光的吸收率不同,表現出不同的激光切割適應性。采用CO2激光器,各種材料的激光切割性能見表2。



(6)缺點


激光切割由于受激光器功率和設備體積的限制,激光切割只能切割中、小厚度的板材和管材,而且隨著工件厚度的增加,切割速度明顯下降。


激光切割設備費用高,一次性投資大。



   激光切割的應用范圍

大多數激光切割機都由數控程序進行控制操作或做成切割機器人。激光切割作為一種精密的加工方法,幾乎可以切割所有的材料,包括薄金屬板的二維切割或三維切割。


在汽車制造領域,小汽車頂窗等空間曲線的切割技術都已經獲得廣泛應用。德國大眾汽車公司用功率為500W的激光器切割形狀復雜的車身薄板及各種曲面件。在航空航天領域,激光切割技術主要用于特種航空材料的切割,如鈦合金、鋁合金、鎳合金、鉻合金、不銹鋼、氧化鈹、復合材料、塑料、陶瓷及石英等。用激光切割加工的航空航天零部件有發動機火焰筒、鈦合金薄壁機匣、飛機框架、鈦合金蒙皮、機翼長桁、尾翼壁板、直升機主旋翼、航天飛機陶瓷隔熱瓦等。


激光切割成形技術在非金屬材料領域也有著較為廣泛的應用。不僅可以切割硬度高、脆性大的材料,如氮化硅、陶瓷、石英等;還能切割加工柔性材料,如布料、紙張、塑料板、橡膠等,如用激光進行服裝剪裁,可節約衣料10%~12%,提高功效3倍以上。

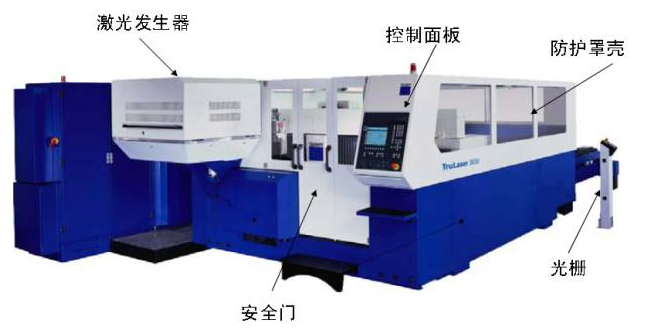

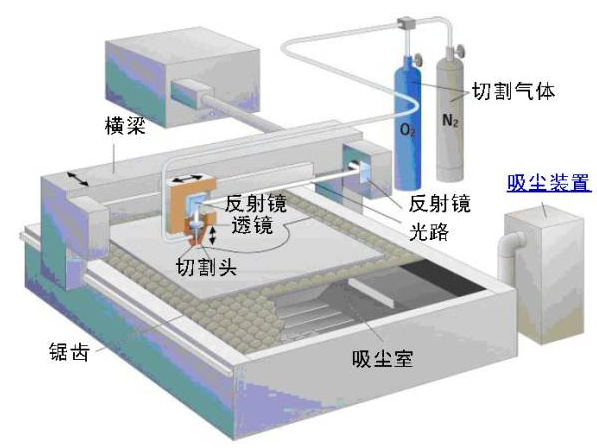

機床結構

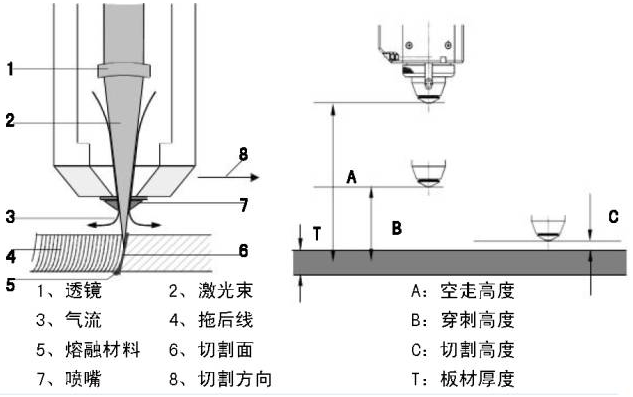

激光加工的過程



激光光路

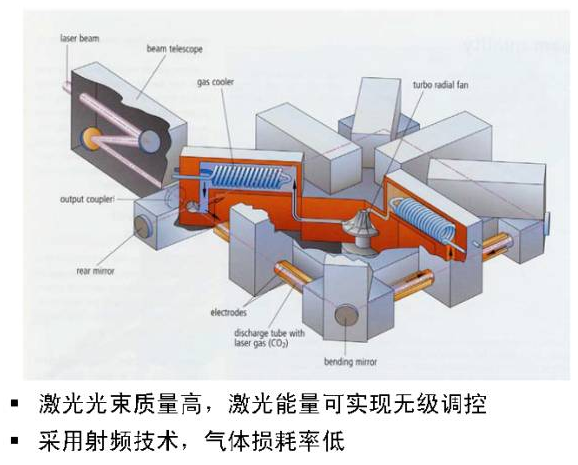

激光發生器

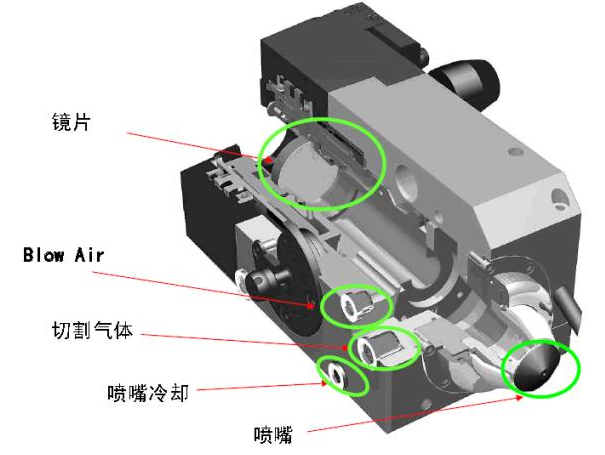

切割頭

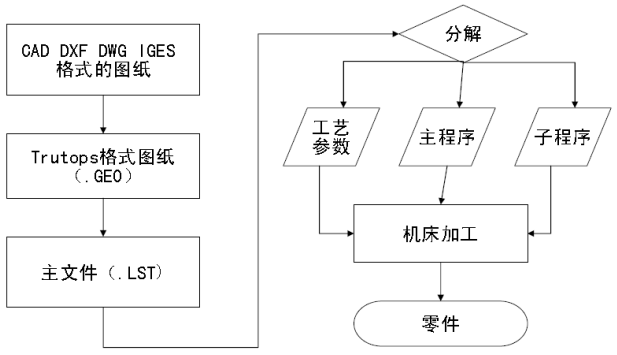

從圖紙到零件

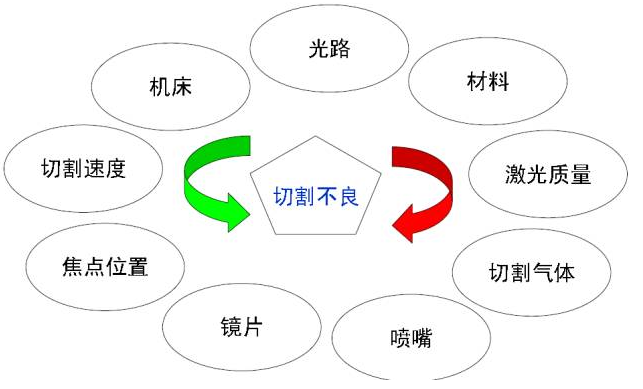

影響切割因素

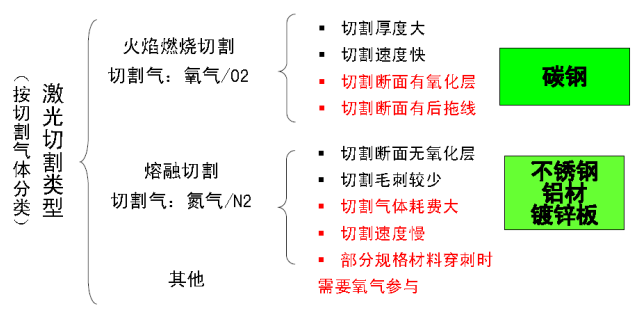

切割氣體

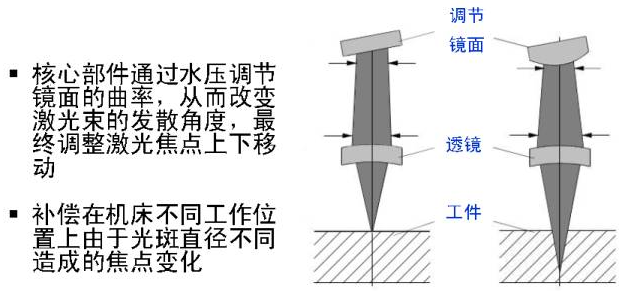

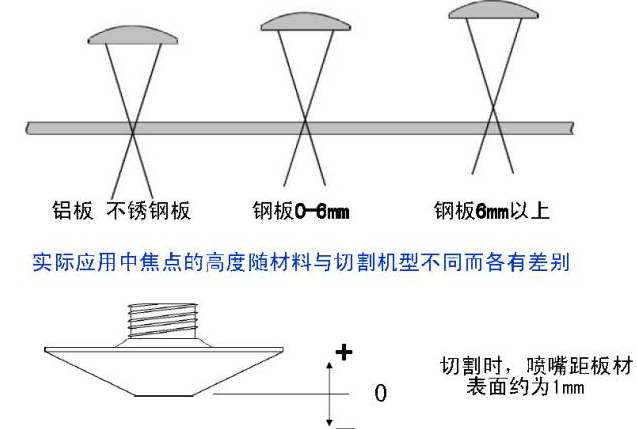

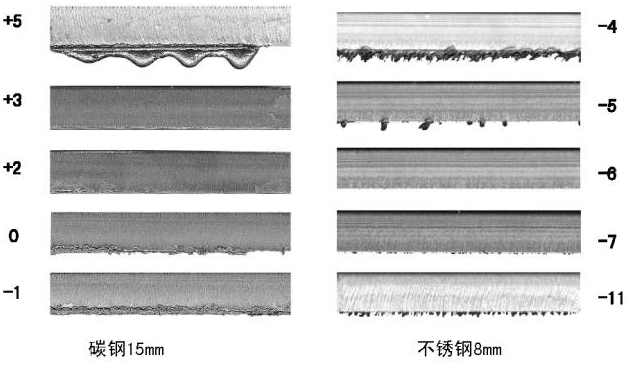

焦點位置

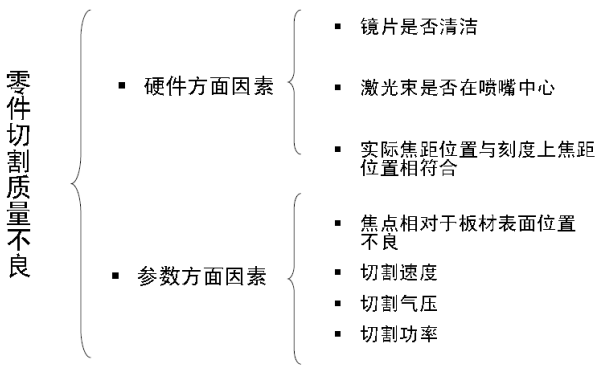

如何改善切割質量
