三爪白定心盤的構造

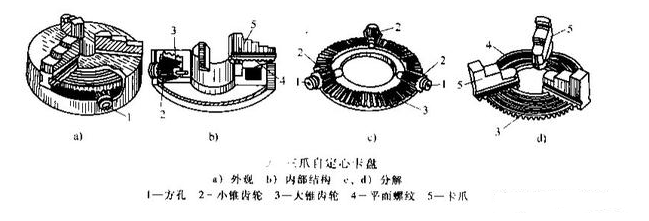

三爪自定心卡盤的結構形狀如圖所示。它是車床上應用較為廣泛的一種通用夾具,主要由外殼體、三個卡爪、三個小錐齒輪、一個大錐齒輪等零件組成。
當卡盤扳手方排插入小錐齒輪2的方孔1中轉動時,小錐齒輪就帶動大錐齒輪3轉動,大錐齒輪的背面是平而螺紋4,卡爪5背面的螺紋與平面螺紋嚙合,從而驅動三個卡爪同時沿徑向運動以?shī)A緊或松開工件。
三爪自定心卡盤的特點
三爪自定心卡盤能自動定心,不需要花太多時間去找正:但是,在裝夾較長的工件時,工件離卡盤較遠處的旋轉軸線不·定與車床主軸的旋轉軸線重合,這時就必須找正,當三爪自定心卡盤使用時間較長導致精度下降,且T工件的加工精度要求較高時,也需要對工件進行找正。
三爪自定心卡盤裝夾工件方便、迅速,但夾緊力較小,只適用于大批量的中小型規則工件的裝夾,如圓柱形、正三邊形、正六邊形等工件:
三爪自定心卡盤使用時的注意事項
三爪自定心卡盤三個卡爪背面的螺紋牙數不同,安裝時須將卡爪上的號碼1、2、3與卡盤的號碼1、2、3對好,按順序安裝。如卡爪上沒有號碼,可把三個卡爪并排放齊,比較背面螺紋的牙數。多的為1,次的為2,最少的為3,按順序安裝。
三爪自定心卡盤還可裝成正爪和反爪(三爪自定心卡盤有正、反兩副卡爪,有的只有一副,可以裝配成正爪或反爪)。
必須注意:
用正爪裝夾工件時,工件直徑不能太大,一般卡爪伸出卡盤圓周不超過卡爪長度的一,否則由于卡爪與平面螺紋嚙合牙數少,受力時容易使卡爪上的螺紋碎裂;裝夾直徑較大的工件時,一般采用反爪裝夾。較大的帶孔的工件需車外圓時,可使三爪做離心移動,撐住工件內孔來車削。
四爪單動卡盤裝夾
動。四個卡爪的背面都有半圓弧形螺紋與絲杠嚙合.在每個絲杠的頂端都有方孔,用來安插扳手方梢。轉動卡盤扳手,便可通過絲杠帶動卡爪單獨移動,以適應所夾持工件大小的需要。通過四個卡爪的相應配合,可將工件裝夾在卡盤中。與三爪自定心卡盤樣其背面有定位臺階(止口)與車床主軸上的連接盤連接成一體。
四爪單動卡盤的特點
由于四爪單動卡盤的四個卡爪各自獨立移動,裝夾工件時不能自動定心,因此工件裝夾后必須通過找正,使工件加工部分的旋轉軸線與車床主軸旋轉軸線重合才能車削。雖然裝夾比較麻煩,但夾緊力比三爪自定心卡盤大,適用于裝夾大型或形狀不規則的工件,四爪單動卡盤可裝成正爪和反爪兩種形式,其中反爪用來裝夾直徑較大的工件。
其它裝夾大概介紹一下
一夾一頂裝夾

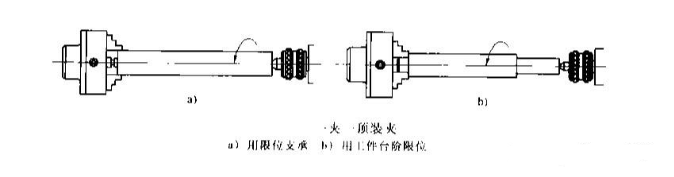

車削一般軸類工件,尤其是較重的工件時,可將工件的端用三爪自定心或四爪單動卡盤夾緊,另一端用后頂尖支頂,如圖2-11所示,這種方法稱為一夾·頂裝夾。為了防止由
于進給力的作用而使工件產生軸向位移,可以在主軸前端錐孔內安裝一限位支承,如圖所示。也可利用工件臺階進行限位,如圖所示。用這種方法裝夾比較安全可靠,能承受較大的進給力,因此應用很廣泛。車削軸類工件時.最好應用這種方法。
用后頂尖安裝支頂工件時,必須先在工件的端面鉆出中心孔。
中心孔是軸類工件精加工(如精車、磨削)的定位基準,對工件的加工質量影響很大。中心孔圓度差,則加工出的工件圓度差,中心孔錐面粗糙,工件表面相糙度值也大。因此,中心孔必須圓整,錐孔表面粗糙度值小,角度正確,兩端的中心孔必須同軸。對于要求較高的中心孔,還需經過精車修整或研磨。

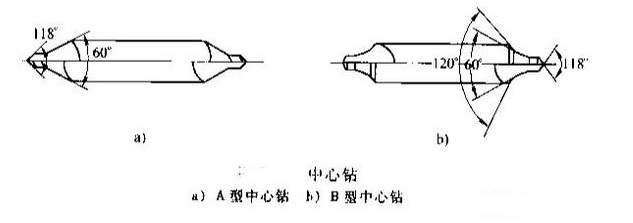

中心孔是用中心鉆鉆出的。常用的中心鉆用高速鋼制造,如圖2-12所示。直徑6.3mm以下的中心孔,通常用整體式中心鉆直接鉆出。直徑較大的中心孔,通常用相應的鉆頭、圓維形銘鉆配合加工而成。中心鉆可用鉆夾頭夾持,然后直接或用錐形套過渡插入車床尾座套簡的錐孔中。
鉆中心孔的方法
常用的鉆中心孔的方法有兩種。
(1)在車床上鉆中心孔把件夾在卡盤上,盡可能伸出短些,找正后車平端面,然后緩慢均勻地?fù)u動尾座手輪,鉆出中心孔。待鉆到尺寸后,讓中心鉆保持原位置不動數秒,使中心孔圓整后再退出;或輕輕進給,使中心鉆的切割刃將60°錐面切下薄薄·層切屑,以減小中心孔的表面粗糙度值。鉆中心孔的過程中還應注意勤退刀,及時清除切屑,并進行充的冷卻潤滑。此種方法適用于直徑較小、重量較輕的軸類工件。
(2)定出中心后鉆中心孔直徑較大、重量較重或比較復雜的工件,無法在車床上鉆中心孔時,常常在工件上先劃好中心,然后在鉆床上用手電鉆或在鏜床上鉆出中心孔。
