【兆恒機械】電氣控制柜元件安裝、接線、配線的規(guī)范

  • 點擊量:
  • |
  • 添加日期:2021年08月18日

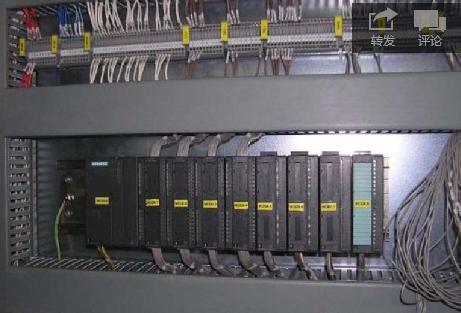

二、 二次回路布線

2.1基本要求:按圖施工、連線正確。

2.2二次線的連接(包括螺栓連接、插接、焊接等)均應牢固可靠,線束應橫平一致。


2.3二次線截面積要求:

n單股導線不不小于 1.5 mm2

n多股導線不不小于 1.0 mm2

n弱電回路不不小于 0.5 mm2

n電流回路不不小于 2.5 mm2

n保護接地線線不小于 2 .5mm2

2.4所有連接導線中間不應有接頭。

2.5每個電器元件的接點最多允許接2 根線。

2.6每個端子的接線點一般不宜接二根導線,特殊情況時如果必須接兩根導線,則連連接必須可靠。

2.7二次線應遠離飛弧元件,并不得防礙電器的操作。

2.8電流表與分流器的連線之間不得經過端子,其線長不得超過 3 米。

2.9電流表與電流互感器之間的連線必須經過試驗端子。

2.10二次線不得從母線相間穿過。

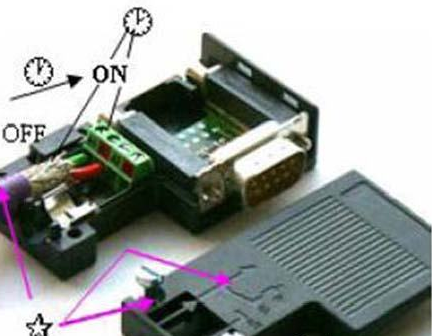

2.11帶電阻的 ProfiBus 插頭的連接(適用于一根電纜的連接)。

n僅一根電纜連接時,則導線與第一個接口連接

n推動開關置“ON”位

n編織的屏蔽帶準確的放置:在金屬導向裝置上

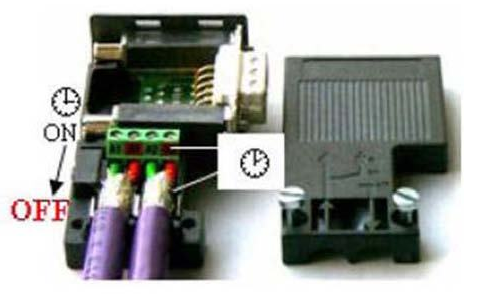

2.12帶電阻 ProfiBus 插頭的連接(適用于二根電纜的連接)

n連接的兩根導線是在插頭之內的串聯(lián)

n推動開關置“OFF”位

n編織的屏蔽帶準確的放置:在金屬導向裝置上

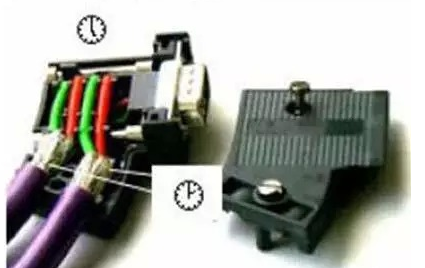

2.13不帶電阻 ProfiBus 插頭的連接

n編織的屏蔽帶準確的平放在金屬導向裝置上。

n導向裝置中的兩根紅綠線放置在刀口式端子上。

綠導線:連接點A

導線:連接接點B


2.14回拉式彈簧端子的聯(lián)接

n導線的剝線長度:10 mm

n導線插入端子口中,直到感覺到導線已插到底部。

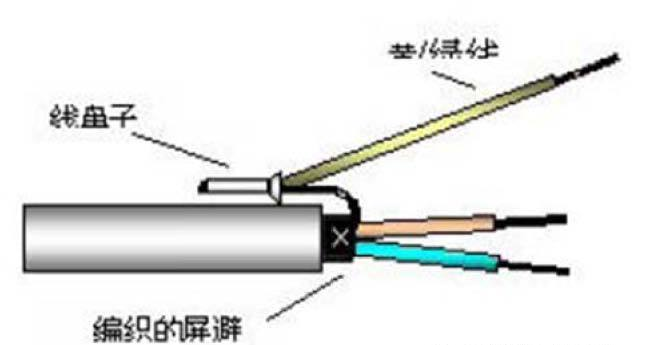

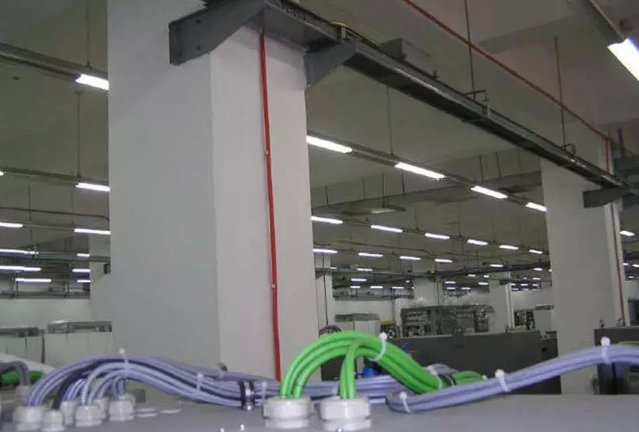

2.15 抽屜中 Profibus 屏蔽電纜的連接

n擰緊屏蔽線至約15 mm 長為上

n用線鼻子把導線與屏蔽壓在一起;

n壓過的線回折在絕緣導線外層

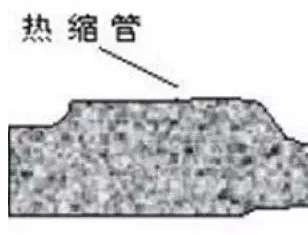

用熱縮管固固定導線連連接的部分
