【兆恒機械】芯片封裝類型總結

  • 點擊量:
  • |
  • 添加日期:2021年08月16日

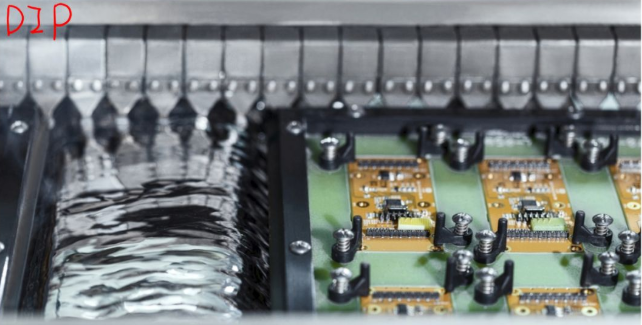

1、DIP

DIP是20世紀70年代出現的封裝形式。它能適應當時多數集成電路工作頻率的要求,制造成本較低,較易實現封裝自動化印測試自動化,因而在相當一段時間內在集成電路封裝中占有主導地位。但DIP的引腳節距較大(2.54mm),并占用PCB板較多的空間,為此出現了SHDIPSKDIP等改進形式,它們在減小引腳節距和縮小體積方面作了不少改進,但DIP最大引腳數難以提高(最大引腳數為64)且采用通孔插入方式,因而使它的應用受到很大限制。


2、PGA

為突破引腳數的限制,20世紀80年代開發了PGA封裝,雖然它的引腳節距仍維持在2.54mm1.77mm,但由于采用底面引出方式,因而引腳數可高達500條~600條。


3、SOP

隨著表面安裝技術 (surfacemounted technology, SMT)的出現,DIP封裝的數量逐漸下降,表面安裝技術可節省空間,提高性能,且可放置在印刷電路板的上下兩面上。 SOP應運而生,它的引腳從兩邊引出,且為扁平封裝,引腳可直接焊接在PCB板上,也不再需要插座。它的引腳節距也從DIP2.54mm減小到1.77mm。后來有SSOPTSOP改進型的出現,但引腳數仍受到限制。

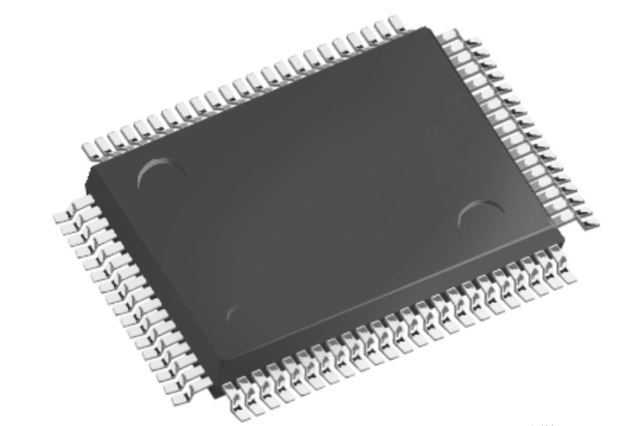

4、QFP

QFP也是扁平封裝,但它們的引腳是從四邊引出,且為水平直線,其電感較小,可工作在較高頻率。引腳節距進一步降低到1.00mm,以至0.65mm和0.5 mm,引腳數可達500條,因而這種封裝形式受到廣泛歡迎。但在管腳數要求不高的情況下,SOP以及它的變形SOJ(J型引腳)仍是優先選用的封裝形式,也是目前生產最多的一種封裝形式。


方形扁平封裝-QFP (Quad Flat Package)

[特點] 引腳間距較小及細,常用于大規模或超大規模集成電路封裝。必須采用SMT(表面安裝技術)進行焊接。操作方便,可靠性高。芯片面積與封裝面積的比值較大。

小型外框封裝-SOP (Small Outline Package)

[特點] 適用于SMT安裝布線,寄生參數減小,高頻應用,可靠性較高。引腳離芯片較遠,成品率增加且成本較低。芯片面積與封裝面積比值約為1:8。

據統計,DIP在封裝總量中所占份額為15%,SOP在封裝總量中所占57%, QFP則占12%。預計今后DIP的份額會進一步下降,SOP也會有所下降,而QFP會維持原有份額,三者的總和仍占總封裝量的80%
以上三種封裝形式又有塑料包封和陶瓷包封之分。塑料包封是在引線鍵合后用環氧樹脂鑄塑而成,環氧樹脂的耐濕性好,成本也低,所以在上述封裝中占有主導地位。陶瓷封裝具有氣密性高的特點,但成本較高,在對散熱性能、電特性有較高要求時,或者用于國防軍事需求時,常采用陶瓷包封。

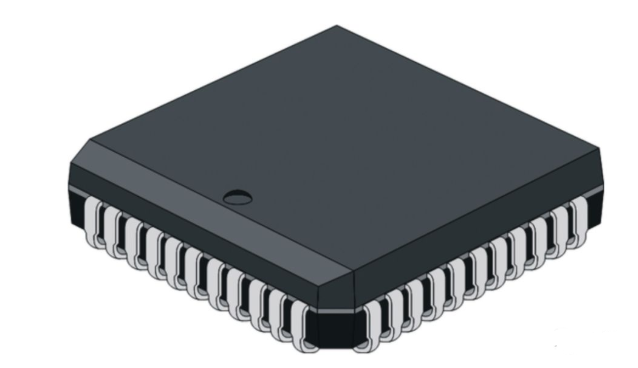

5PLCC

PLCC是一種塑料有引腳(實際為J形引腳)的片式載體封裝(也稱四邊扁平J形引腳封裝QFJ(quad flat J-lead package)),所以采用片式載體是因為有時在系統中需要更換集成電路,因而先將芯片封裝在一種載體(carrier)內,然后將載體插入插座內,載體和插座通過硬接觸而導通的。這樣在需要時,只要在插座上取下載體就可方便地更換另一載體。


6、TAB

TAB封裝技術是先在銅箔上涂覆一層聚酰亞胺層。然后用刻蝕方法將銅箔腐蝕出所需的引腳框架;再在聚酰亞胺層和銅層上制作出小孔,將金屬填入銅圖形的小孔內,制作出凸點(采用銅、金或鎳等材料)。由這些凸點與芯片上的壓焊塊連接起來,再由鑄塑技術加以包封。它的優點是由于不存在內引線高度問題.因而封裝厚度很薄,此外可獲得很小的引腳節距(0.5mm,0.25mm)而有1000個以上的引腳等,但它的成本較高,因而其應用受到限制。

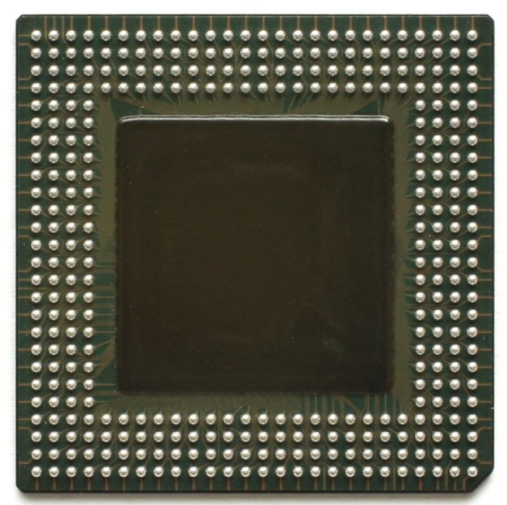

7、BGA球柵陣列封裝
球柵陣列(Ball Grid Array)封裝是在封裝體基板的底部制作陣列,焊球作為電路的I/O端與印刷線路板(PCB)互接,采用該項技術封裝的器件是一種表面貼裝型器件。此技術常用來永久固定如微處理器之類的的裝置。BGA封裝能提供比其他如雙列直插封裝(Dual in-line package)或四側引腳扁平封裝(Quad Flat Package)所容納更多的接腳,整個裝置的底部表面可全作為接腳使用,而不是只有周圍可使用,比起周圍限定的封裝類型還能具有更短的平均導線長度,以具備更佳的高速效能

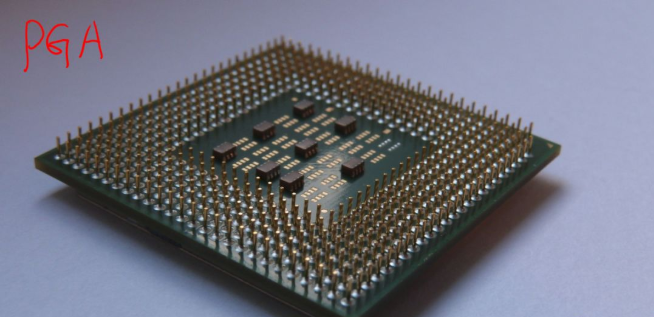

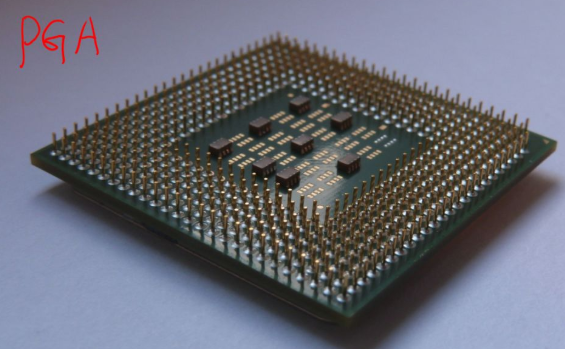

8PGA插針網格陣列封裝
PGA (Pin Grid Array Package)
芯片封裝形式在芯片的內外有多個方陣形的插針,每個方陣形插針沿芯片的四周間隔一定距離排列。根據引腳數目的多少,可以圍成2-5圈。安裝時,將芯片插入專門的PGA插座。為使CPU能夠更方便地安裝和拆卸,從486芯片開始,出現一種名為ZIFCPU插座,專門用來滿足PGA封裝的CPU在安裝和拆卸上的要求。ZIF(ZeroInsertion Force Socket)是指零插拔力的插座。把這種插座上的扳手輕輕抬起,CPU就可很容易、輕松地插入插座中。然后將扳手壓回原處,利用插座本身的特殊結構生成的擠壓力,將CPU的引腳與插座牢牢地接觸,絕對不存在接觸不良的問題。而拆卸CPU芯片只需將插座的扳手輕輕抬起,則壓力解除,CPU芯片即可輕松取出。 PGA封裝具有以下特點: 1.插拔操作更方便,可靠性高。2.可適應更高的頻率。

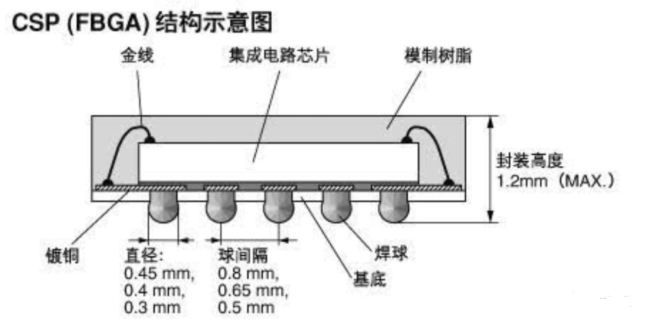

9、芯片尺寸封裝CSP

芯片尺寸封裝CSP(Chip Size Package)是近年來發展起來的一種新封裝技術。它減小了芯片封裝外形的尺寸,做到裸芯片尺寸有多大,封裝尺寸就有多大。 CSP的定義為:封裝周長等于或小于芯片裸片周長的1.2倍,或者封裝面積小于裸片面積的1.5倍。因而CSP的封裝效率(指硅片面積與封裝后的總面積之比)QFPBGA都要高。CSP有一些不同的結構,如撓性基板的插入式、陶瓷剛性基板的插入式、面陣列凸焊點式和片上引腳式(1eadon chip)等。如LOC,它與以往的封裝結構不同,它不再將芯片先粘接在基板上,面是直接粘接在引腳框架上(即取消基板),這樣可縮小封裝側面到芯片之間的距離(可縮小到0.4mm0.5mm)。
