【兆恒機械】光纖快速連接器預埋光纖和非預埋、光纖跳線、尾纖、有什么區別?

  • 點擊量:
  • |
  • 添加日期:2021年08月04日

當前,隨著國內通信事業的不斷發展,光纖通信已步入實用化階段,且應用的范圍越來越廣,同時,也對光纖連接器提出了更多的、更高的要求,其主要的發展方向就是外觀小型化、成本低廉化,而對性能的要求卻越來越高,下面詳解光纖快速連接器預埋光纖和非預埋(直通式)、光纖跳線、尾纖、之間的區別。


預埋式光纖快速連接器與直通式之間的區別

光纖快速接續連接器使用技術分預埋光纖和非預埋(直通式)快速連接器光纖兩大類,主要區別在連接點和連接方法:

(1)接續點設置

預埋光纖的接續點設置在連接器內部,預埋光纖有預置匹配液,非預埋(直通式)光纖接續點在連接器表面,不預置匹配液,直接通過適配器與目標光纖相連。

(2)連接方法

光纖快速接續連接器是將光纖穿入并固定在插針中,并將插針表面進行拋光處理后,在耦合管中實現對準。插針的外組件采用金屬或非金屬的材料制作。插針的對接端必須進行研磨處理,另一端通常采用彎曲限制構件來支撐光纖或光纖軟纜以釋放應力。耦合管一般是由陶瓷、或青銅等材料制成的兩半合成的、緊固的圓筒形構件做成,多配有金屬或塑料的法蘭盤,以便于連接器的安裝固定。為盡量精確地對準光纖,對插針和耦合管的加工精度要求很高。

直通式光纖快速連接器器件內部無預埋光纖及匹配膏,光纖安裝夾緊后,可用放大鏡對光纖端面進行檢查,可避免光纖連接損耗偏大情況出現。軸向帶定位機構,夾緊過程中,光纖不會軸向前移。


光纖跳線、尾纖、光纖連接器之間的區別

(1)光纖跳線用來做從設備到光纖布線鏈路的跳接線,有較厚的保護層,一般用在光端機和終端盒之間的連接。

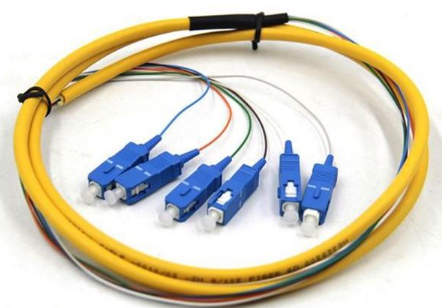

(2)尾纖又叫豬尾線,只有一端有連接頭,而另一端是一根光纜纖芯的斷頭,通過熔接與其他光纜纖芯相連,常出現在光纖終端盒內,用于連接光纜與光纖收發器(之間還用到耦合器、跳線等)。


光纖連接器是光纖與光纖之間進行可拆卸(活動)連接的器件,它是把光纖的兩個端面精密對接起來,以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去,并使由于其介入光鏈路而對系統造成的影響減到最小,這是光纖連接器的基本要求。

在一定程度上,光纖連接器也影響了光傳輸系統的可靠性和各項性能,先光纜從室外進來,光纜要熔接在光纜盒里,就是你說的終端盒,光纜的熔接是門技術,需要把光纜剝開,用尾纖與光纜里的細纖維熔接,熔接好放在盒子里,這樣我們尾纖就出來了,光纖出來的頭接在ODF上(一種架子,用耦合器連接)架子的另一側也是用尾纖(說是光纖跳線也可以,其實尾纖就是做光纖跳線用的)出來,接在光電轉換器上,光電收發器出網線連接路由器----交換機---局域網---主機。


在上面的步驟可以忽略光纖的配線架,尾纖出來后直接接在光纖收發器上,這樣也不用耦合器了,耦合器就是將2條尾纖(光纖跳線連在一起的東西)光纖耦合器是用于兩條光纖或尾纖的活動連接通俗稱為法蘭盤光纖終端盒是一條光纜的終接頭,他的一頭是光纜,另一頭是尾纖,相當于是把一條光纜拆分成單條光纖的設備,光纖熔接盒是兩條光纜對接成一條長的光纜用的,他們之間是不能互換使用的,光纜與光端機之間是通過光纖終端盒連接的,也就是光端機上只能插尾纖,關于終端盒和熔接盒是否可以這樣理解?在其中光纖的兩個頭熔接,只不過前者是光纜和尾纖的熔接,后者是光纜之間的熔接。這個基本是對的接續盒和終端盒是一樣的么?

是不一樣的接續盒是全密封的可以防水但是它無法固定尾纖,終端盒不防水,內部結構一邊可固定光纜,一邊可固定尾纖耦合器是連接光纖或尾纖的,只不過連接部分是活動的,不是熔接的,耦合器只能連接兩條尾纖并且分SC/PCFC/PC等接口,而光纜和尾纖之間是用熔接機熔接的是死的。


尾纖與跳線有什么區別?把跳線一分為二可以做為尾纖用么?

尾纖只有一頭是活動接頭,跳纖兩頭都是活動接頭,接口有很多種,不同接口需要不同的耦合器,跳纖一分為二可以做為尾纖用,我們就是這么干的,一邊有一個頭子的叫光纖跳線,中間的纖一般是三米長,用來連接藕合器和光纖收發器、光模塊或者直接連接兩個帶光口的設備;只有一個頭子,后面帶一小段光纖的就是尾纖,一般都是用兩個相同頭子的光纖跳線,中間剪開成兩根尾纖,主要用來熔接在光纜上,光纜熔上尾纖頭子后,就可以接藕合器或者直接接光纖收發器、光模塊。光纖連接器應該就是指藕合器(法蘭)吧,就是用來連接尾纖和光纖跳線的。
