醫療內窺鏡:是用于人體微創醫療的一種內窺鏡工具,通過人體的自然腔道,或者是經手術行小切口進入人體內,將內窺鏡導入檢查的器官,可直接**圖像。本第二期主要介紹醫療內窺鏡的硬鏡、軟鏡和電子內窺鏡。(下文將內窺鏡簡稱為鏡)
分類方法:根據傳導原理,醫療內窺鏡分為光學鏡和電子鏡。
光學鏡包含:光學硬管鏡,光學半硬鏡,光學軟鏡。
電子鏡包含:電子硬鏡,電子軟鏡。
光學鏡:鏡內部結構為物理光學系統,目鏡由光學透鏡、鏡管內部由柱狀光學透鏡、或半軟/軟性光學纖維,以光學的物理原理組成。整條光學鏡傳導的是光。

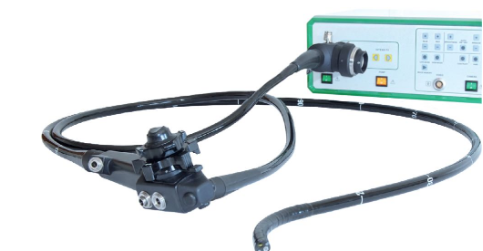

電子鏡:鏡內部結構為電路系統,目鏡為微型攝像頭芯片,鏡管內部為信號電線,通過目鏡攝像頭芯片采集圖像信號,信號通過鏡管電線傳遞,從鏡子尾端傳出到攝像主機。整條電子鏡傳導的是電信號。
光學鏡:硬鏡

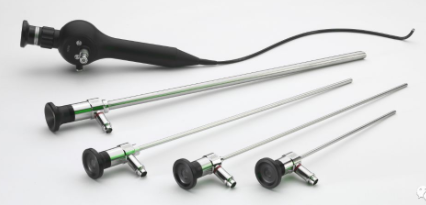

醫療光學硬鏡,內部結構為柱狀光學透鏡組,外部鏡管為不銹鋼合金管道。圖像特點為清晰透亮,鏡體不可以彎曲。
醫療光學硬鏡,結構由不銹鋼合金外殼,柱狀光學透鏡組,和導光纖維系統構成。

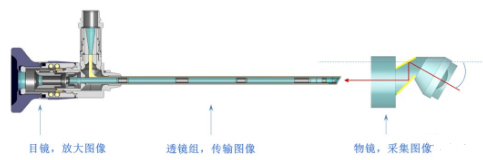

通過光學物鏡采集圖像,光學透鏡組傳輸圖像,目鏡放大圖像,經過眼罩傳出圖像。
醫療光學硬鏡主要包括:
口腔科:牙內窺鏡
耳鼻喉頸科:耳鏡、鼻竇鏡、喉鏡、甲狀腺鏡
神經科:腦室鏡、神經內鏡
消化科:食道鏡、直腸鏡
外科:腹腔鏡、胸腔鏡、縱膈鏡、膽道鏡
泌尿科:膀胱鏡、電切鏡、經皮腎鏡
婦科:宮腔鏡
骨科:關節鏡、椎間孔鏡、椎間盤鏡
其他:3D內窺鏡

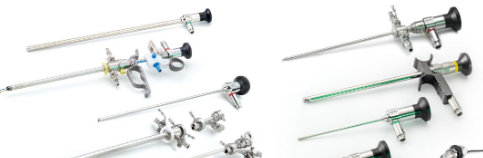

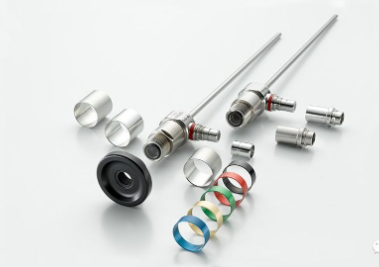

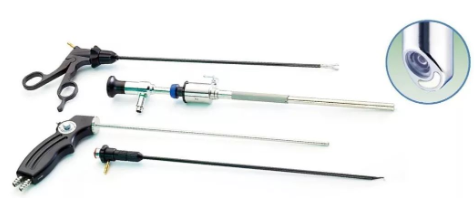

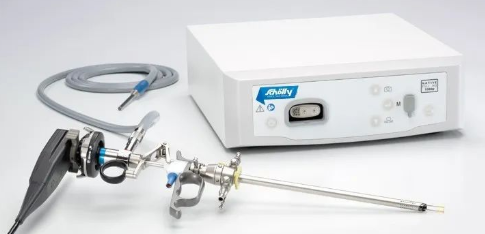

光學硬鏡示意圖:腹腔鏡、電切鏡、膀胱鏡、宮腔鏡、關節鏡、喉鏡、鼻竇鏡、耳鏡、鼻喉鏡、3D內窺鏡

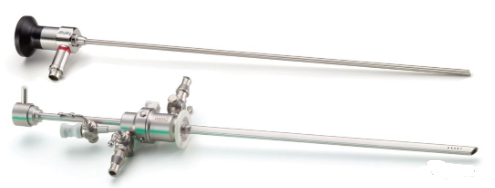

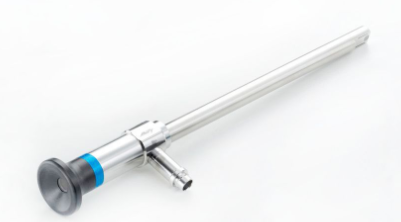

腹腔鏡
胸腔鏡

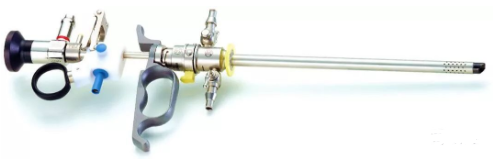

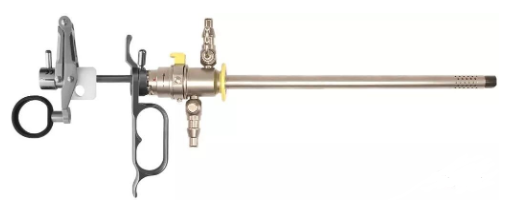

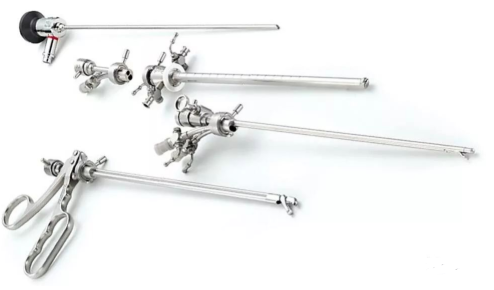

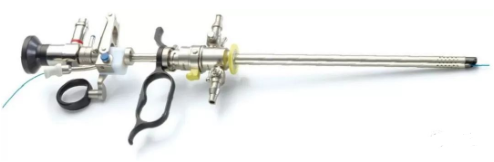

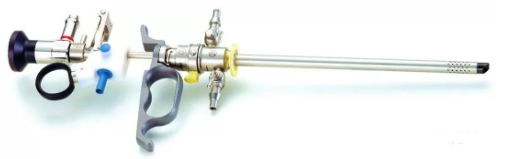

成人雙極電切鏡

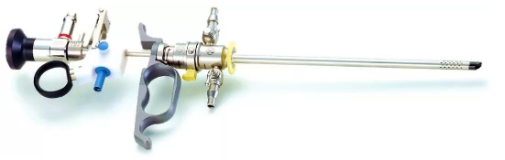

小兒雙極電切鏡

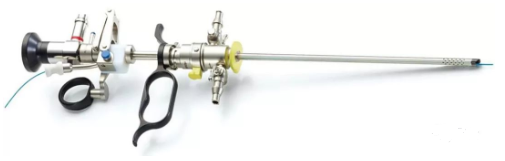

成人激光電切鏡
小兒激光電切鏡
等離子電切鏡

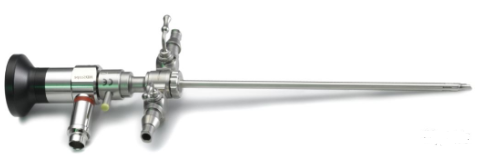

膀胱鏡
粉碎鏡
宮腔鏡
宮腔電切鏡
宮腹腔鏡
關節鏡
耳鏡
鼻竇鏡
喉鏡

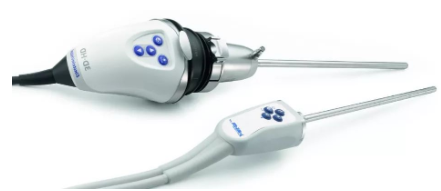

3D硬鏡
光學鏡:半硬鏡

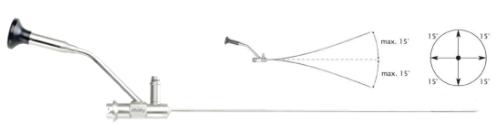

醫療光學半硬鏡,內部結構為纖維光學材質的圖像束,外部鏡管為不銹鋼合金管道。圖像特點為蜂窩點狀,鏡體稍微彎曲,但不可以大弧度彎折。
醫療光學半硬鏡,結構由不銹鋼合金外殼,半硬圖像束,和導光纖維系統構成。
通過光學物鏡采集圖像,圖像束傳遞圖像,目鏡放大圖像,經過眼罩傳出圖像。
醫療光學半硬鏡主要包括:
泌尿科:輸尿管鏡、經皮腎鏡、超細經皮腎鏡
男科:精囊鏡
婦科:超細宮腔鏡
其他:直徑小于2mm的細內窺鏡

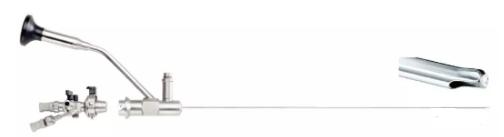

光學半硬鏡示意圖:輸尿管鏡、經皮腎鏡、超細經皮腎鏡

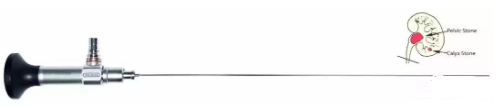

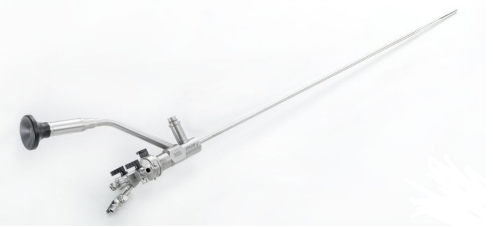

超細腎鏡

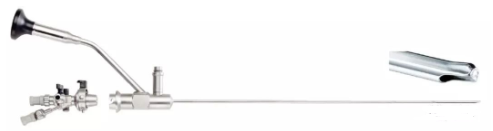

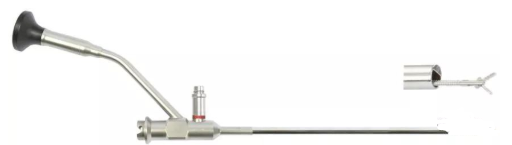

成人輸尿管鏡

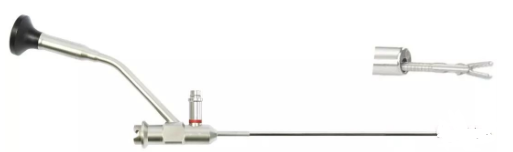

小兒輸尿管鏡

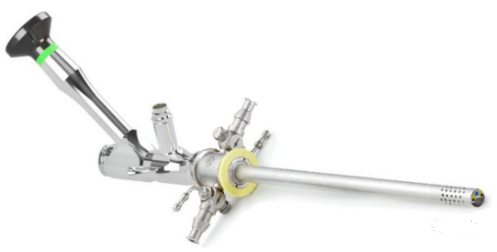

成人經皮腎鏡
小兒經皮腎鏡
光學鏡小結
光學鏡 | 光學硬鏡 | 光學半硬鏡 |
---|---|---|
特點 | 圖像高清透亮 | 圖像蜂窩點狀 |
結構 | 柱狀光學透鏡,不可彎曲 | 半軟光學纖維圖像束,可彎曲 |
原理 | 物鏡-柱狀透鏡-目鏡 | 物鏡-圖像束-目鏡 |
舉例 | 腹腔鏡、電切鏡、膀胱鏡、宮腔鏡、關節鏡、喉鏡、鼻竇鏡、耳鏡、鼻喉鏡、3D內窺鏡 | 輸尿管鏡、經皮腎鏡、超細經皮腎鏡 |
