【兆恒機械】結構設計:淺談光學零件的聯接形式

  • 點擊量:
  • |
  • 添加日期:2023年01月12日

一、聯接要求

為了保證光學儀器成假,一些要求透光的質量,光學零件與機械零件之間的聯接有如下

1)光學零件和機械零件間的相對位置應準確。如透鏡光學系統中應保證各透鏡同軸和各透鏡間的準確距離;又如由非圓形光學零件組成的光學系統,應要求光學零件的某一工作面與機械零件上某一點、線或面之間的相對位置正確。

2)既便于裝配、調整,又能確保聯接的牢固、穩定、可靠。

3)不會導致光學零件的變形或產生較大的內應力,不致改變光學零件的性能。

4)SS保證環境溫度變化時,聯接不松動和光學零件中產生的內應力最小,不致影響光學零件的性能。

5)不影響光路和通光面積屜于對光學零件的清洗。

二、圓形光學零件的聯接

圓形光學零件包插透鏡、分劃板、濾光板、反光鏡和保護玻璃等。常用的聯接備滾邊、壓圈、彈性卡壓、電鍍和膠接等。

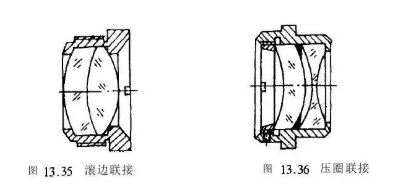

1.滾邊聯接

滾邊聯接屬于不可拆聯接,聯接結構見圖13.35。其結構簡單、緊湊、對通光面積影響很小,但聯接時可能出現傾斜和壓力不均勻現象,位像差變壞而影響成像質量,對于直徑較大的圓形光學零件更嚴重。因此,這種聯接結構通常用于要求不高、直徑較小的場合。

2.壓圈聯接

如圖13.36所示,壓圈聯接屬于可拆聯接。這種聯接便于裝配、調整,必要時加上彈性隔圈,可使光學零件上的壓緊力均勻分布,且能減小溫度變化對壓緊力的影響。這種聯接適用于直徑較大、要求較高的圓形光學零件的聯接。

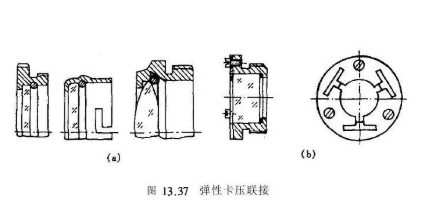

3.彈性卡壓聯接

彈性卡壓聯接如圖13.37所示,屬于可拆聯接。彈簧卡圈通常只能用于聯接對同軸度和牢固度要求不高的光學零件。如保護玻璃、濾光鏡等(見圖a)),彈性壓板則用于壓緊直徑較大的光學零件(圖b))。




4.電鍍聯接

電鍍聯接如圖1338所示,屬于不可拆聯接,是利用電鍍方法將銅鍍在鏡框端部,擋住光學零件。電鍍聯接中光學零件不受壓緊力,僅適用于小直徑光學零件的聯接。

5.膠接

若將電鍍聯接處的鍍銅改用粘結劑時就成為膠合聯接。同樣在光學零件上也沒有壓緊力。

三、非圓光學零件的聯接

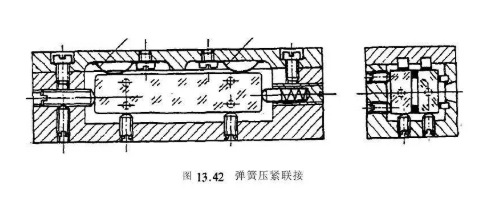

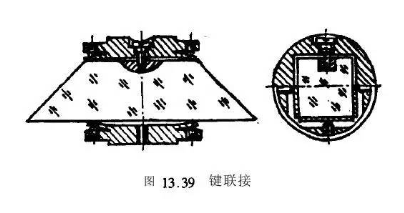

非圓光學零件包括棱鏡、反射鏡、玻璃刻度尺和保護玻璃等。非圓光學零件聯接的結構設計要求與圓形光學零件在本質上是一樣的。常用的聯接方法有:鍵聯想(圖13.39)、夾板壓緊聯撒圖13.40)、平板角鐵聯接(13.41),彈簧壓緊聯撤(圖13.42)等。




四、儀器儀表中選用聯接結構的基本原則:

正航儀器設備有限公司為您介紹,儀器儀表中選用聯接結構的基本原則是:

1)確保儀器儀表對聯接的強度和精度的要求;

2)確保使用條件下零件工作的可靠性;

3)為簡化結構,應盡可能采用不可拆聯接

4)需調整、維修和更換的零件應采用可拆聯接

5)部件中有多處聯接時,通常對先裝配的零件或內部零件采用不可拆聯接:配的零件或外部零件采用可拆聯接

6)應保證先、后裝配的零件及聯接不會相互影響

7)聯接過程中保證零件不變形或變形最?。?/span>

8)使用聯接件的規格越少越好,聯接中盡可能不使用細牙螺紋聯接
