引言
近年來,生物質氣化技術得到很快的發展,多種形式的氣化爐被開發出來,這些氣化爐分為固定床氣化爐和流化床氣化爐兩類[1]。固定床氣化爐分為下吸 式、上吸式、橫吸式和開心式幾種。下吸式氣化爐在微負壓下運行,對密封要求不高,產出可燃?xì)鉄嶂蹈?、焦油含量?但是可燃?xì)庵谢曳侄?且可燃?xì)獬鰻t溫度 高。上吸式氣化爐在微正壓下運行,對密封要求高,可燃?xì)庵薪褂秃扛?。流化床氣化爐, 爐內溫度高而且恒定,焦油在高溫下裂解生成氣體,燃?xì)庵薪褂捅容^少,但出爐的燃?xì)庵泻休^多的灰分,并且流化床氣化爐結構比較復雜,設備投資大,大型氣化 設備較多。
從氣化爐的研究發展趨勢來看,改進氣化爐的結構和氣化工藝,提高產氣熱值和清潔度,達到系統要求的焦油含量(標準狀態下小于10 mg/m3),提高生物質能源利用系統的熱效率,一直是國內外學者關注的焦點[2~6]。本文從提高燃?xì)鉄嶂?、降低焦油的角度出發,設計一種內燃加熱式氣 化爐。
1內燃加熱式氣化爐的工作原理
內燃加熱式氣化爐結構如圖1所示。氣化爐將生物質氣化與焦油的催化裂解集于一體,這樣就不需要再為催化裂解提供熱源,簡化了制氣設備,提高了能源利 用率。爐身有3個圓筒將生物質氣化區與催化裂解區分開。生物質物料由料斗加入,電動機帶動回轉閥轉動,物料落入爐內滑板上,經過層層滑落,最后落到爐體底 部。當爐內物料進入一定量后,從爐體側窗口點燃物料,燃?xì)庖L(fēng)機工作,使?fàn)t內氣體由爐體下部沿兩圓筒間縫隙向上運動,經過過濾層進入催化裂解區;再由燃?xì)?管引出燃?xì)?一部分由廢氣引風機抽取經回流燃?xì)怙L(fēng)量調節閥、止火器,與空氣混合點燃后進入蛇形管給氣化爐內提供熱量,最后成廢氣排出;另一部分經過熱交換 器,由燃?xì)庖L(fēng)機引出的氣體,可作為燃?xì)馐占?。灰渣從底部由連續排灰裝置排出。
?0?2

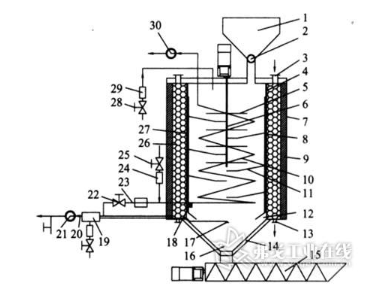

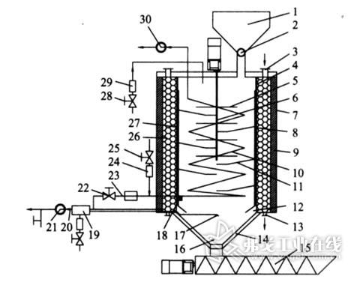

圖 1內燃加熱式氣化爐原設計結構簡圖
1. 料斗2.進料機構3.催化劑頂部入口4.濾網5.攪拌葉片6.攪拌軸7.爐體8.耐高溫爐壁9.保溫層10.內燃管道11.擋板12.燃?xì)獬隹?3.催化 劑底部出口14.錐狀爐底15.出渣機構16.排渣口17.霧化器18.點火器19.熱交換器20.輸氣管道21.引風機22.燃?xì)饬空{(diào)節閥23.燃?xì)饣?流支路24.空氣流量計25.空氣調節閥26.催化劑床層27.燃?xì)馔ǖ?8.進風量調節閥29.風量流量計30.排氣風機
該氣化爐的氣化過程大致可分為生物質氣化[7~10]與焦油的催化裂解2個過程。生物質首先被干燥。當溫度達到或超過160℃時,生物質將會發生熱 解并析出揮發分,反應產物較為復雜,主要為碳、氫氣、水蒸氣、一氧化碳、二氧化碳、甲烷、焦油和其他烴類物質等。少量空氣的加入,使揮發分、熾熱的炭和空 氣中氧氣發生不完全氧化反應,生成一氧化碳、二氧化碳和水蒸氣,同時也釋放出熱量。霧化水蒸氣和氧化生成的二氧化碳、水蒸氣與熾熱的炭發生還原反應生成一 氧化碳、氫氣和甲烷等可燃?xì)怏w。最后,這些混合氣體由引風機抽取沿壁縫向上運動進入催化裂解區?;旌蠚庵械慕褂驮诤芨叩臏囟?1 000~1 200℃)下能分解成小分子氣體,但實現這樣高的溫度是比較困難的。若在氣化過程加入催化劑,在700~900℃溫度下,能將絕大部分焦油裂解,裂解的產 物與燃?xì)獬煞窒嗨芠11~13]。

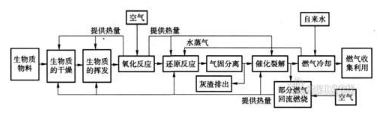

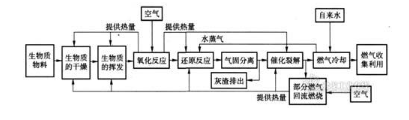

整個氣化爐的正常運行,是一個平衡的過程,爐內壓力為微負壓,通過進料量、各個閥門的調節得到最理想的氣化燃?xì)?。氣化過程如圖2所示。
?0?2
圖 2[$NewPage$]
?0?2
2內燃加熱式氣化爐的主要參數設計
影響氣化爐性能的主要設計參數有:每小時處理生物質量、燃?xì)赓|(zhì)量、氣化效率、氣化劑用量、回流燃燒燃?xì)饬?、回流燃?xì)馊紵杩諝饬?、燃燒所產生的廢 氣量、產氣量輸出功率等。通過分析4種氣化方式以及相互間的關系,由空氣氣化逐步推理計算出氣化爐氣化工作時(空氣-水蒸氣氣化加部分燃?xì)饣亓魅紵?的主 要參數。由于生物質種類較多,本次設計所選用的原料為麥秸,具有一定的代表性。
2.1空氣氣化
空氣氣化可以做到自供熱,但由于空氣中N2的體積分?jǐn)?shù)約為80%,使生成氣中的N2體積分?jǐn)?shù)高達50%左右,因而氣體熱值比較低,大約只有5 MJ/m3左右[7]。
某廠家固定床氣化麥秸生成的燃?xì)獬煞?體積分?jǐn)?shù))為:CO 17·6%、H28·5%、CH41.36%、CO214.0%、O21.7%、N256.84%,低位熱值為3 663 kJ/m3。由文獻[7]得,麥秸在自然風干情況下的低位熱值為15.36 MJ/kg。
根據元素守恒,氣化反應后氣體中C含量約小于原料中C的含量,得
?0?2
根據能量守恒,自供熱氣化反應生成的燃?xì)饪偟臀粺嶂祽?yīng)小于原料的低位熱值,即
?0?2
2.2空氣-水蒸氣氣化
空氣(或氧氣)-水蒸氣氣化比單用空氣或單用水蒸氣氣化都優越,它是自供熱系統,不需要復雜昂貴的外供熱源;另外氣化所需的一部分氧氣可由水蒸氣裂 解來提供,減少了外供空氣(或氧氣)的消耗量,并生成更多的H2,碳?xì)浠衔?特別是在有催化劑作用的條件下一氧化碳可以與氫氣反應生成甲烷,降低了氣體 中CO 的含量,使氣體燃料更適合于用作城市燃?xì)狻T谒魵?800℃)與生物質比為0.95,氧氣當量比為0.2的情況下,氧氣-水蒸氣氣化生成氣的成分(體積 分?jǐn)?shù))為:CO2 8%、H232%、CO232%、CH47.5%、CnHm2.5%,氣體熱值約為11~12 MJ/m3,屬中熱值氣體[7]。
由空氣氣化生成氣中N2的體積分?jǐn)?shù)為50%左右,再由元素守恒和能量守恒,可設空氣-水蒸氣氣化的氣體特性為表1所示。氣化氣體的低位熱值Qg簡化計算公式為
Qg=126φCO+108φH2+359φCH4+665φCnHm
2.3水蒸氣氣化加部分燃?xì)饣亓魅紵?/p>
水蒸氣氣化一般不單獨使用,而是與氧氣(或富氧空氣)氣化聯合采用,否則僅由水蒸氣本身提供的熱量難以為氣化提供足夠的熱源。典型的水蒸氣氣化生成 氣的成分 (體積分?jǐn)?shù))為:CO 28%~42%、H220%~26%、CO216%~23%、CH410%~20%、C2H42%~4%、C2H61%、CnH=2%~3%。由于氫氣和 甲烷含量較高,故生成氣的熱值可以達到11~19 MJ/m3[7]。
由麥秸空氣-水蒸氣氣化生成氣中N2的體積分?jǐn)?shù)約為50%,氣體產率(標準狀態下)約為
2·0m3/kg,所以設水蒸氣氣化氣體產率約為1 m3/kg,再設水蒸氣氣化的氣體特性如表1所示,經式(2)~
(3)核算符合。
氣化氣體中H2由還原反應產生,消耗熱量,空氣-水蒸氣氣化比水蒸氣氣化生成氣中H2的量多;又氣化氣體溫度升高消耗熱量,燃?xì)庾罡邷囟燃s為1 200℃,每千克原料水蒸氣氣化氣體量約為空氣水蒸氣氣化時的1/2;所以每千克麥秸水蒸氣氣化所消耗的熱量不超過空氣-水蒸氣氣化所消耗的熱量,得水蒸 氣氣化所消耗的熱量不超過3.5 MJ/kg所以需要不超過約1/4的燃?xì)饣亓魅紵?/p>
由燃?xì)庵蠧O、H2與其燃燒所需氧氣的體積比約為2,CH4與其燃燒所需氧氣的體積比約為0.5,
考慮到CnHm,經計算可得回流燃燒所需氧氣量由空氣中氧氣的體積分?jǐn)?shù)約為20%,可得回流燃燒所需空氣量。由于空氣中的N2不參加反應,根據燃燒反應方程式可得燃?xì)饣亓魅紵a(chǎn)生的廢氣量(標準狀態下,且水以水蒸氣形式存在)。
3內燃加熱式氣化爐的機構設計
3.1氣化爐內旋轉機構的設計
溫度與滯留時間是決定氣相反應程度的主要因素,文獻 [14]表明在700℃,滯留時間大于8 s時,氣相反應基本結束。提高反應溫度,有利于以產氣為主要目的的氣化過程的進行[7]。為調節物料在爐內的下落時間,通過控制電動機速度來控制旋轉機構 的轉動速度,使物料緩慢滑落。氣化爐內旋轉機構的原設計因固定滑板不便于安裝拆卸而不能采用,最終設計成如圖3所示的無固定滑板的可拆卸結構。
電動機經齒輪傳動帶動氣化爐內旋轉機構轉動。齒輪傳動與電動機直接連接在軸端相比,可減少熱量傳遞;與鏈傳動、帶傳動相比,簡化機構,可以在較低的速度下運行。
錐形滑板的傾角設計成45°;物料在滑板上滑落,再由電動機調速可調節物料的滯留時間,使生物質物料在爐內有足夠的滯留時間,利于熱量的傳遞,減少熱解氣中焦油含量[15]。
?0?2

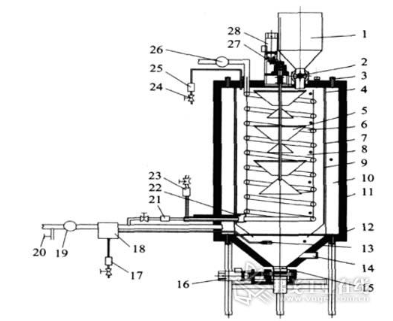

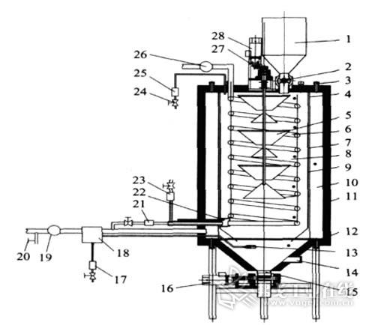

圖 3內燃加熱式氣化爐簡圖
1. 料斗2.回轉閥3.催化劑入口4.過濾網5.錐形滑板6.蛇形管換熱器7.耐火層8.氣化區9.狹縫燃?xì)馔ǖ?0.裂解區11.保溫層12.催化劑出口 13.增濕器14.側窗口15.出灰口16.調速電動機17.進水流量計18.換熱器19.燃?xì)庖L(fēng)機20.燃?xì)馊娱y21.止火器22.點火器23.空 氣流量計24.風量調解閥25.空氣流量計26.廢氣引風機27.齒輪28.調速電動機
3.2蛇形管內燃燒換熱裝置的設計
采用燃?xì)饣亓魅紵秊闅饣?既減少空氣需求量,又可提高燃?xì)鉄嶂怠;亓魅細饨?jīng)過燃?xì)饣亓髡{(diào)解閥、止火器與經過風量調解閥、空氣流量計的空氣混合后 由電子打火器點燃燃燒,燃燒氣體經過蛇形管向氣化爐內傳遞熱量。由于燃?xì)馊紵郎囟确浅8?最高溫度可達1 200℃以上,所以對燃燒管的耐高溫性能要求非常高,可采用0Gr25Ni20。燃燒火焰部位內襯陶瓷管,防止高溫?zé)g。
熱量傳遞方式有熱傳導、熱對流和熱輻射。實際的熱量傳遞往往是2種或3種基本方式的組合。燃?xì)饣亓魅紵驙t內傳遞熱量方式為強制對流換熱。回流燃燒 換熱管的尺寸設計根據水蒸氣氣化加部分燃?xì)饣亓魅紵涂諝?水蒸氣氣化加部分燃?xì)饣亓魅紵齼煞N情況計算,其計算方法相同。設一根燃燒換熱管時,燃燒產生的 廢氣最高溫度為1 200℃,廢氣出爐溫度為300℃,爐內燃燒管附近最高溫度為1 000℃,最低溫度為100℃,管壁平均溫度比廢氣平均溫度低100℃。
3.3氣化爐壓力控制和加料方式的選擇與設計
氣化爐采用平衡通風方式,燃?xì)庖L(fēng)機抽動爐內氣體運動,爐內壓力為微負壓,在爐體頂部安裝安全閥,避免爐內壓力過大。氣化爐原設計采用螺旋進料機 構,但由于爐頂?shù)拿娣e有限,不便于設計安裝,故改用回轉閥加落料管式加料法,該方法雖然密封性欠佳,但爐內的生物質氣化需要一定量氧氣,因而可滿足工作要 求。在工作過程中,通過調節各個閥門和電動機轉速使系統平穩運行。
3.4狹縫燃?xì)馔ǖ赖脑O(shè)計
生物質氣化區與催化裂解區之間設計有狹縫式燃?xì)馔ǖ?該設計可使燃?xì)馀c灰渣有效分離。當燃?xì)庥梢L(fēng)機抽動向上運動時,灰渣則由于自身重力作用向下運 動;同時由于氣體沿著圓筒壁做螺旋上升運動,作離心運動時灰渣碰到爐壁將滑落到爐體底部。另外使氣化爐具有下吸式氣化爐的優點,氣化過程產生的可燃?xì)庵薪?油含量低。
3.5監測系統設計
影響生物質氣化的一個重要因素是溫度,爐內最高溫度約在1 000℃左右,采用鎳鉻鎳硅熱電偶來測量爐內溫度,為了測量不同區域的溫度,布置了多個測溫孔,圖3中“·”為測溫點,各熱電偶經過轉換開關接到數字式毫 伏表,可以觀察不同區域的溫度變化。燃?xì)馊犹幉杉臍鈽硬捎脢W式氣樣分析儀在常溫下對采樣氣進行分析。另外,在爐體上部安裝有攝像頭,以便于隨時監測爐 內的實時反應情況。
4結論
(1)本文設計爐的氣化工作原理是結合下吸式固定床氣化爐、干餾氣化、空氣氣化、水蒸氣氣化和焦油的催化裂解的特點設計出的,氣化產生中熱值的氣體。
(2)本實驗爐有效地將生物質氣化與焦油的催化裂解集于一體,提高了燃?xì)鉄嶂?避免再為催化裂解單獨提供熱源,簡化了生物質氣化設備。
(3)設計爐內旋轉機構的設計,延長了物料在爐內的停留時間,減少氣化過程中焦油的產生,增強了氣化效率。
(4)設計爐內蛇形管內燃燒換熱裝置的設計,減少了燃?xì)庵蠳2含量,提高燃?xì)鉄嶂怠?/p>
(5)設計爐內霧化增濕裝置的,能夠冷卻生物質燃?xì)?又提高燃?xì)鉄嶂怠?strong style="line-height: 1.5;">摘要
根據生物質氣化原理,針對目前氣化爐產氣熱值低和存在焦油的問題,設計了一種內燃加熱式氣化爐。內燃加熱式氣化爐優于已有的固定床氣化爐、流化床氣 化爐;類似于下吸式固定床氣化爐,熱解氣中焦油含量低;設置以熱解氣為燃料的內加熱系統,減少了空氣入爐量,提高了熱解氣熱值。內燃加熱式氣化爐是將生物 質氣化與焦油的催化裂解集于一體,不需要再為催化裂解提供熱源。
