一、機械設計技術
機械技術就是關于焊接機械的機構以及利用這些機構傳遞運動的技術。在焊接自動化中,焊接機械裝置主要由焊接操作機、焊接滾輪架、焊接變位機、焊接工裝夾具、工件輸送裝置、自動焊機構以及特種焊槍等組成。焊接機械技術就是根據焊接工件結構特點、焊接工藝過程的要求應用經典的機械理論與工藝,借助于計算機輔助技術,設計并制造出先進、合理的焊接裝置,實現自動焊接過程中的機構運動。
1、焊接操作機

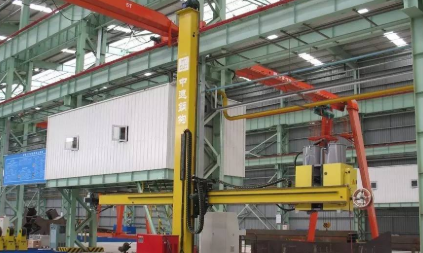

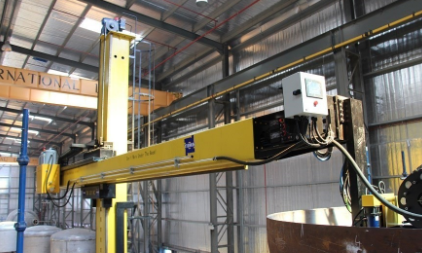

一種將機頭或焊槍送到并保持在待焊位置,或以設定的焊接速度沿規定的軌跡移動焊槍的裝置。它通常與滾輪架或者變位機等組合,可對工件的內外環縫、角焊縫、內外縱縫進行自動焊接的專用設備。
根據用戶的需求可配套各種類型的焊機,同時增加跟蹤、擺動、監控、焊劑回收輸送等輔助功能,還可以加裝載人座椅、內伸縮臂和維護走臺等。
2、焊接滾輪架

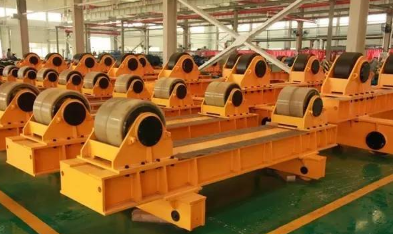

焊接滾輪架借助焊件與主動滾輪間的摩擦力來帶動圓筒形(或圓錐形)焊件旋轉的一種焊接輔助設備,常用于圓筒類工件內外環縫和內外縱縫的焊接,主要由底座、主動滾輪、從動滾輪、支架、傳動裝置、動力裝置驅動等組成。
傳動裝置驅動主動滾輪,利用主動滾輪與圓筒類工件之間的摩擦力帶動工件旋轉實現變位,可實現工件的內外環縫和內外縱縫的水平位置焊接,配套自動焊接設備可實現自動焊接,能大大提高焊縫質量,減輕勞動強度,提高工作效率。焊接滾輪架還可配合手工焊或作為檢測、裝配圓筒體工件的設備。
3、焊接變位機

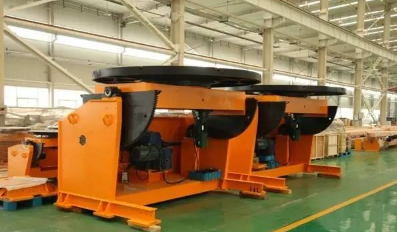

焊接變位機是將工件回轉、傾斜,使工件上的焊縫置于有利施焊位置的焊件變位機械。它主要用于機架、機座、法蘭、封頭等非長形工件的翻轉變位和焊接,也可用于裝配、切割、檢驗等。
4、專用焊接工裝夾具

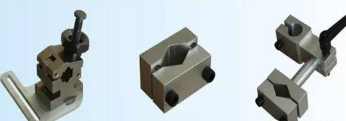

焊接工裝夾具是一種工藝裝備,它可將焊件或者焊槍準確定位和可靠夾緊,便于焊件裝配和焊接,保證焊件結構精度。在現代焊接生產中積極推廣和使用與產品結構相適應的工裝夾具,對提高產品質量、減輕工人勞動強度、加速焊接生產實現自動化進程等方面有非常重要的意義。
在焊接生產過程中,焊接所需要的工時較少,全部加工工時的2/3以上的時間是用于備料、裝配及其他輔助的工作。這極大地影響著焊接的生產速度。因此,必須大力推廣使用機械化和自動化程度較高的裝配焊接工藝裝備。
5、特種焊槍的設計
針對特定的焊接場合或者特殊的焊接要求,需要設計結構不同于傳統焊槍的特種焊槍,它同樣需要滿足導氣、導電、絕緣、通水、送絲等基本功能。
二、焊縫跟蹤技術
焊縫跟蹤技術可以補償由工件的尺寸偏差和焊接夾具的裝夾誤差帶來的焊縫位置的不一致或變形。它滿足了弧焊工藝對焊件位置與焊縫位置的精度要求。

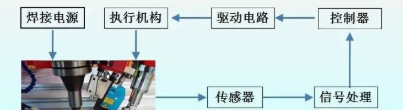

焊縫跟蹤是由傳感器和隨動機構組成,從控制系統看,它以焊槍相對于坡口位置的偏差作為被調整量。
1、電弧自身傳感
電弧傳感器的基本原理是利用焊炬與工件之間距離變化引起的焊接參數變化來探測焊炬高度和橫向偏差。它的設計核心是如何從焊接電弧信號中提取出能夠?qū)崟r并準確反映焊炬與焊縫的偏移變化信號。
電弧傳感器作為一種實時傳感的器件。與其它類型的傳感器相比,具有結構簡單、成本低和響應快等特點,是焊接傳感器的一個重要的發展方向,具有強大的生命力和應用前景,主要應用在弧焊機器人和剛性自動焊上。

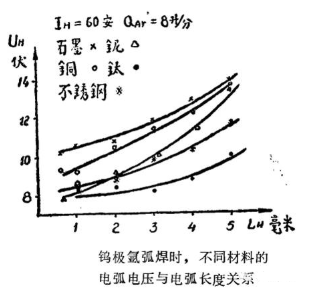

TIG焊時,當弧長變化時,電弧電壓變化明顯,可將電弧電壓作為控制量,這種方式稱為AVC。
熔化極氣體保護焊時,當弧長變化時,焊接電流變化明顯,可將焊接電流作為控制量。
2、激光跟蹤
利用激光技術進行測量的傳感器。它由激光發射器、激光檢測器和測量電路組成。激光傳感器是新型測量儀表,它的優點是能實現無接觸遠距離測量,具有速度快、精度高、量程大、光斑小、抗干擾能力強等優點。
工作原理是由激光發射二極管對準目標發射激光脈沖,經目標反射后激光向各方向散射。部分散射光返回到傳感器接收器,被光學系統接收后成像到雪崩光電二極管上。雪崩光電二極管是一種內部具有放大功能的光學傳感器,因此它能檢測極其微弱的光信號,并將其轉化為相應的電信號。
3、機械式跟蹤
機械跟蹤屬于一種接觸式傳感器,它依靠導桿或者導輪在焊縫前方檢測焊縫位置。它分為機械式和電子式,前者靠焊縫形狀對導輪的強制力來導向,后者當焊槍位置發生偏差時,導桿或者導輪能經過電子裝置發出偏差的大小和方向等信號,控制器將發出執行指令來修正焊槍的位置。
機械跟蹤系統結構簡單、成本低廉、抗干擾能力強、工作可靠、維護方便,已經成功地應用到焊接生產中。
三、伺服驅動技術
伺服驅動是以速度、加速度和位置為控制對象,在命令脈沖的作用下,控制執行元件工作,使機械運動部件按照控制命令的要求進行高精度動作。
伺服驅動技術的優點:良好的動態特性;扭矩大、體積小、重量輕;過載能力強;高精度、高可靠性; 便于計算機控制。
四、系統集成技術
焊接自動化系統的集成化技術包括硬件系統的結構集成、功能集成和控制技術集成?,F(xiàn)代焊接自動化系統的結構都采用模塊化設計,根據不同用戶對系統功能的要求,進行模塊的組合。同時其控制功能也采用模塊化設計,根據用戶需要,可以提供不同的控制軟件模塊,提供不同的控制功能。
例如,時代帶極堆焊中央控制器能夠控制操作機的所有動作、滾輪架或變位機的動作、焊接時序、焊劑輸送回收機、水箱、磁控裝置、機頭滑板等。它具有自動變道、自動調速、自診斷等功能。
