由于傳統的包裝機機械傳動復雜,且速度慢、精度低、包裝品種單一、通用性不好,不能適應日益增長的對包裝多樣化、個性化的需求。傳統包裝人工參與度較大,勞動強度高,且整體包裝的效率降低,不能滿足當前經濟社會發展的需要。因此,基于這些問題上提出一種多規格包裝機的設計,目的在于針對不同的快遞產品進行包裝。
因不同快遞之間沒有固定的規格尺寸,要求自動包裝機能夠自動識別快遞件大小,然后進行所需要的紙板切割,再進行快遞件的引入和最后的包裝??爝f自動包裝機的設計工藝流程如圖1所示。

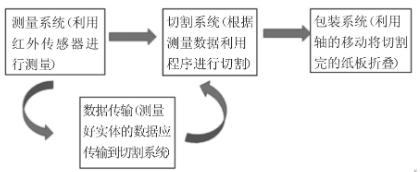

圖1 設計工藝流程圖
其中,結構設計上的難點在于需實現測量系統與切割系統的結構聯動。另外還需要巧妙應用已經定位好的紙板位置,將快遞件引入至紙板上,然后才方便后續的包裝封口。否則,需要增設額外的結構來使快遞件進行定位,增加了設計結構的復雜性和設計制造成本。

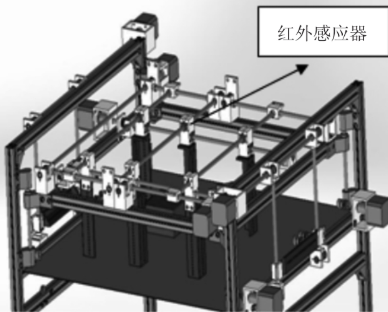

圖2 機器整體設計結構
整個機器設計結構如圖2所示,采用分層設計模式,利用多個紅外傳感設備來測定快遞件的長、寬、高尺寸。切刀需根據測定的數據進行聯動。
因要求具有一定的柔性,能根據不同快遞大小進行自動包裝,所用的結構較多且相互之間要協調動作,因此在設計和三維建模時考慮細節上的兩點:
1)在切割系統設計時,需要考慮到在進行切割過程中,刀片不會碰到紅外感應器機構和進行包裝的移動軸,所以需要多把刀來進行切割,如圖3所示。以避免刀片與零件之間的觸碰,以保證切割的精確性和機器運轉的平穩性。
圖3 多把切割刀片示意圖

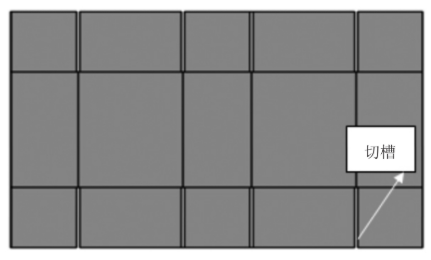

圖4 紙板切槽示意圖
2)需要考慮包裝紙板的厚度進而確定刀片的厚度。因?yàn)榈镀穸炔粔驎?huì)導致受力不均,進而使刀片發生抖動,影響到切割的準確性,而且會進一步影響到包裝的密封性。切刀根據紅外傳感器的實測數據,需要在紙板上切出一定尺寸的槽,以方便紙板的后續折疊成豎立邊,正常紙板上的切槽如圖4所示。
通過對不同規格的快遞件進行自動包裝的市場需求分析、包裝的工藝步驟分析,完成一種具有一定柔性的快遞自動包裝機的結構設計。利用三維軟件完成其裝配模型的建立,并對刀具防干涉、紙板切槽等進行細致考慮,以確保設計結構運轉的平穩性。
