尺寸在生產過程中是最基本也是最重要的控制要素之一,尺寸測量要素、測量的方法、測量精度、測量標準、測量設備、測量工具工裝、測量環境、測量人員、測量頻次、測量成本是在產品策劃或試生產時的時候必須要考慮的。
首先了解一些名詞術語:
長度:是空間的度量,為點到點的距離。
長度單位:長度的國際單位是米,常用的單位有千米,分米,厘米,毫米,微米(μm)納米等。
1千米=1000米
1米=10分米=100厘米=1000毫米=1000000微米=1000000000納米
1分米=10厘米
1厘米=10毫米
1毫米=100絲米=1000微米
1微米=1000納米
英制:以英國和美國為主的少數歐美國家使用英制單位,主要有英里、碼、英尺、英寸。
英里1英里=1760碼=5280英尺=1.609344公里
1 inch 英寸=25.4 mm 毫米
碼(yard,yd) 1碼=3英尺=0.9144米
英尺(foot,ft,復數為feet) 1英尺=12英寸=30.48厘米
圖紙上一般都是MM毫米
真值:真值是一個變量本身所具有的真實值,它是一個理想的概念,一般是無法得到的。
實際尺寸:實際加工后測量所得的尺寸。
基本尺寸:就是你要得到的理想尺寸,不包含含公差。
公差:尺寸公差簡稱公差,是指允許的,最大極限尺寸減最小極限尺寸之差的絕對值的大小,或允許的上偏差減下偏差之差大小。
誤差:是測量值與真值之間的差值。對任何一個物理量進行的測量都不可能得出一個絕對準確的數值,即使使用測量技術所能達到的最完善的方法,測出的數值也和真實值存在差異,這種測量值和真實值的差異稱為誤差。
相對誤差:相對誤差指的是測量所造成的絕對誤差與被測量(約定)真值之比乘以100%所得的數值,以百分?jǐn)?shù)表示。一般來說,相對誤差更能反映測量的可信程度。
絕對誤差:示值 - 標準值(即測量值與真實值之差)
測量精度:準確度等級是衡量儀表質量優劣的重要指標之一。
1、我國工業儀表精度等級有:0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。 級數越小,精度(準確度)就越高。
2、 工業過程測量和控制用檢測儀表和顯示儀表精確度等級 有:0.01,0.02,(0.03),0.05,0.1,0.2,(0.25),(0.3),(0.4),0.5,1.0,1.5,(2.0),2.5,4.0,5.0 ;共16個,其中括號里的5個不推薦使用。依據標準為 《GBT 13283-2008 工業過程測量和控制用檢測儀表和顯示儀表精確度等級》。
基準:基準就是用來確定生產對象上幾何關系所依據的點,線或面。
基準分為:⑴ 設計基準、⑵ 工藝基準
工藝基準又分為: ⑴工序基準、 ⑵ 定位基準、⑶ 測量基準、 ⑷裝配基準

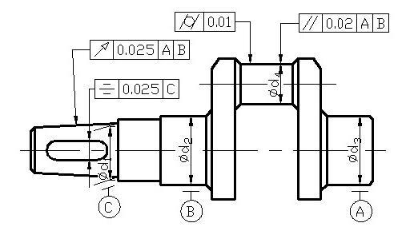

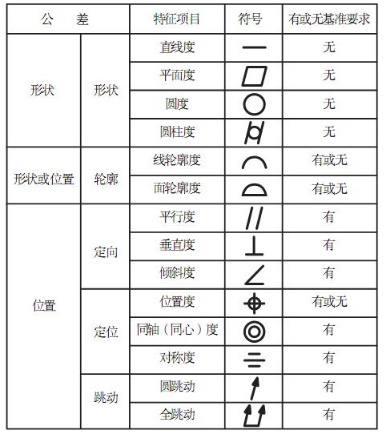

形位公差:形位公差包括形狀公差和位置公差。任何零件都是由點、線、面構成的,這些點、線、面稱為要素。機械加工后零件的實際要素相對于理想要素總有誤差,包括形狀誤差和位置誤差。
形狀公差:是指單一實際要素的形狀所允許的變動量。形狀公差帶的特點:不涉及基準,它的方向和位置均是浮動的,只能控制被測要素形狀誤差的大小。
位置公差:是關聯實際要素的位置對基準所允許的變動全量。位置公差是限制被測要素對基準要素所要求的幾何關系上的錯誤。位置公差又分為定向公差、定位公差、跳動公差。

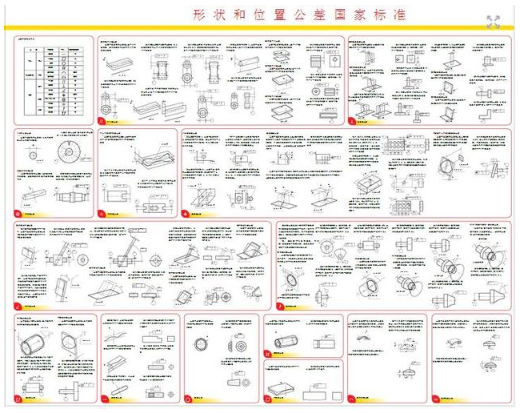

注:詳細見《形狀和位置公差國家標準》
測量工具通常按用途分為通用測量工具、專類測量工具和專用測量工具3類。
測量工具還可按工作原理分為機械、光學、氣動、電動和光電等類型。這種分類方法是由測量工具的發展歷史形成的。但一些現代測量工具已經發展成為同時采用精密機械、光、電等原理并與電子計算機技術相結合的測量工具,因此,這種分類方法僅適用于工作原理單一的測量工具。
通用測量工具
可以測量多種類型工件的長度或角度的測量工具。這類測量工具的品種規格最多,使用也最廣泛,有量塊、角度量塊、多面棱體、正弦規、卡尺、千分尺、百分表(見百分表和千分表)、多齒分度臺、比較儀、激光測長儀、工具顯微鏡、三坐標測量機等。
專類測量工具
用于測量某一類幾何參數、形狀和位置誤差(見形位公差)等的測量工具。它可分為:①直線度和平面度測量工具,常見的有直尺、平尺、平晶、水平儀、自準直儀等;②表面粗糙度測量工具,常見的有表面粗糙度樣塊、光切顯微鏡、干涉顯微鏡和表面粗糙度測量儀等(見表面粗糙度測量);③圓度和圓柱度測量工具,有圓度儀、圓柱度測量儀等(見圓度測量);④齒輪測量工具,常見的有齒輪綜合檢查儀、漸開線測量儀、周節測量儀、導程儀等(見齒輪測量);⑤螺紋測量工具(見螺紋測量)等。
專用測量工具
僅適用于測量某特定工件的尺寸、表面粗糙度、形狀和位置誤差等的測量工具。常見的有自動檢驗機、自動分選機、單尺寸和多尺寸檢驗裝置(見自動測量)等。
