【兆恒機械】快換夾具的選擇與使用

  • 點擊量:
  • |
  • 添加日期:2021年05月05日

本篇內容將會分享:快換夾具常見的接口種類、接口選用原則、快換系統的視頻講解、以及零點定位系統在發動機盤環件中的應用。很多零件在加工中準確定位和安裝一般需要停機輔助時間,而帶機外定位找正的系統可以解決此弊端。

快換夾具常見的接口種類

目前,市場上常見快換夾具的接口按形狀分主要有:片狀(EROWA、3R定位片),柱狀(VB、JERGENS球鎖、HAINBUCH、SCHUNK、AMF),短圓錐(HSK、EROWA的MTS托板系統及3R、AMF、SCHUNK零點定位),異形(3R的齒形)等。


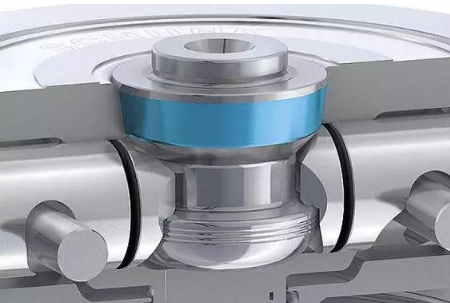

圖1 短圓錐接口

展開剩余91%

快換夾具的接口從原理上分主要有:微變形型(EROWA、3R的片狀);精密配合型(VB、SCHUNK、AMF的柱狀);過盈配合型(JERGENS球鎖、HAINBUCH的柱狀);過定位型(HSK的錐面組合)等。


圖2 HSK原理接口

快換夾具接口選用的原則

快換夾具接口選用原則最主要的是基準重合的原則:

  • 對產品加工精度高,切削力大的大型零件可選3R、 EROWA、AMF等零點定位系統,重復定位精度在0.002~0.005之間,其工裝成本高;

  • 對加工精度高,切削力輕(磨削,電加工等)的小型零件可選EROWA卡盤定位片系統,重復定位精度在0.005之內,其工裝成本較高;

  • 精度高的中小形零件可選用HAINBUCH定位銷系統,重復定位精度在0.003之內,其工裝成本較高;

  • 對精度適中的大中小形零件可選用JERGENS球鎖定位銷系統,重復定位精度在±0.013之內,其工裝成本較低。
