【兆恒機械】硅片背面減薄技術研究

  • 點擊量:
  • |
  • 添加日期:2021年04月16日

摘要:硅片背面磨削減薄工藝中,機械磨削使硅片背面產生損傷,導致表面粗糙,且發生翹曲變形。分別采用粗磨、精磨、精磨后拋光和精磨后濕法腐蝕等四種不同背面減薄方法對15.24cm(6英寸)硅片進行了背面減薄,采用掃描電子顯微鏡對減薄后的硅片表面和截面形貌進行了表征,用原子力顯微鏡測試了硅片表面的粗糙度,用翹曲度測試儀測試了硅片的翹曲度。結果表明,經過粗磨與精磨后的硅片存在機械損傷,表面粗糙且翹曲度大,粗糙度分別為0.15和0.016μm,翹曲度分別為147和109μm;經過拋光和濕法腐蝕后的樣品無表面損傷,粗糙度均小于0.01μm,硅片翹曲度低于60μm。

0引言

  硅片背面減薄是一步重要的硅片制造工藝,目的是去除硅片背面多余材料,以有效減小硅片封裝體積,降低熱阻,提高器件的散熱性能,降低封裝后芯片因受熱不均而開裂的風險,提高產品可靠性;同時,減薄后的芯片機械性能與電氣性能也得到顯著提高。硅片背面減薄技術有很多種,如磨削、拋光、干式拋光、電化學腐蝕、濕法腐蝕、等離子輔助化學腐蝕和常壓等離子腐蝕等。其中硅片磨削減薄技術是一種效率高、成本較低的減薄技術,已得到廣泛應用。該技術通過砂輪在硅片表面旋轉施壓、損傷、破裂、移除而實現硅片減薄。工藝中不可避免引入損傷,降低器件可靠性和穩定性。拋光工藝采用硅片與拋光頭之間相對運動來平坦化硅片表面,在硅片和拋光頭之間有磨料;濕法化學腐蝕是一種通過腐蝕液與硅片發生化學反應實現硅片減薄的工藝技術,常用的腐蝕液有酸性腐蝕液(如硝酸、冰乙酸與氫氟酸)和堿性腐蝕(如KOH溶液[1])。

  本文以15.24cm(6英寸)硅片背面減薄為例,通過對經過磨削、磨削后拋光與磨削后濕法腐蝕工藝后硅片的損傷、表面粗糙度與翹曲度的分析,優化硅片背面減薄技術。

1實驗

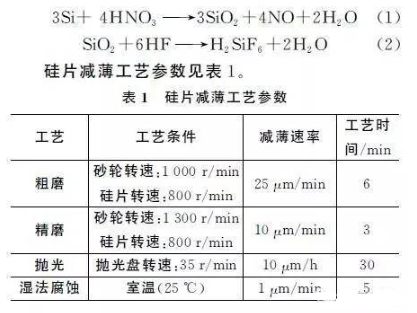

  取4片6英寸單晶硅片,硅片厚度為675μm,正面貼保護膜,保護膜厚度為140μm;采用方達科技單片研磨機對硅片進行磨削減薄加工,加工選用325#-DISCO砂輪,砂輪粒度為40~60μm,將4片6英寸硅片減薄140μm至535μm,取出其中1個樣品,編號為1#;接著采用方達單面研磨機對余下3個樣品進行精磨削加工,加工選用2000#-DISCO砂輪,砂輪粒度為4~6μm,去除硅片厚度為30μm,取出其中1個樣品,編號為2#;對余下的兩個樣品,一個采用方達科技單面拋光機進行化學機械拋光40min,編號為3#,另一個用濕法化學腐蝕方式減薄,腐蝕時間5min,編號為4#。濕法腐蝕采用硝酸、冰乙酸和氫氟酸混合液腐蝕液,體積比為硝酸∶冰乙酸∶氫氟酸=5∶4∶1,反應原理如下[2]:


  完成上述減薄工藝后,去除樣品正面保護膜,清洗,然后采用Mitotuyo厚度測試儀測試樣品厚度,用翹曲度測試儀測試樣品翹曲度,采用FEG450掃描電子顯微鏡觀察樣品表面和截面形貌,用原子力顯微鏡測試樣品粗糙度。

2結果與討論

  2.1表面形貌分析

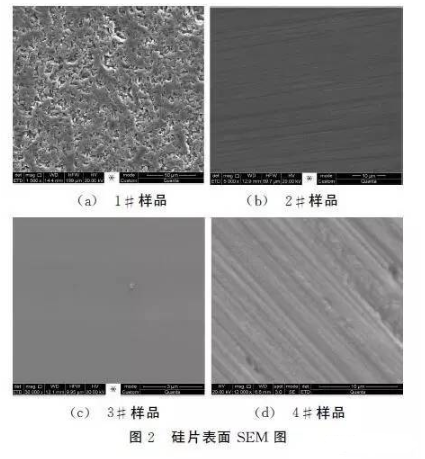

  圖2是減薄后樣品表面掃描電子形貌圖(SEM)。由圖可見,1#樣品表面粗糙、起伏大,存在凸起與凹坑;2#樣品表面存在大量細小劃痕。原子力顯微鏡測試得出1#樣品與2#表面粗糙度Ra分別為0.15和0.016μm。


  單晶硅材料的原子在晶體內部按照金剛石結構周期性排列,硅片背面磨削減薄是一種物理損傷工藝,砂輪的磨削會破壞硅原子內部的周期性排列順序,在硅片表面產生機械損傷。對比圖2(a)與圖2(b)可知,樣品表面形貌和表面粗糙度與研磨所用砂輪有關,砂輪粒度越小,硅片表面越平整,粗糙度越小。

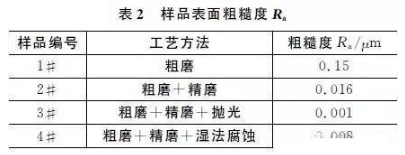

  圖2(c)和圖2(d)分別為3#與4#樣品表面形貌圖,對比兩圖可見,化學機械拋光后樣品表面平整,沒有磨削劃痕,濕法腐蝕后樣品表面依然可見砂輪磨削留下的劃痕。3#與4#樣品表面粗糙度Ra分別為0.001和0.008μm。化學機械拋光工藝是一種全局性平坦化工藝,由上述結果可知,拋光工藝有效地改善了硅片表面形貌;腐蝕工藝后樣品表面粗糙度降低,結合酸性濕法腐蝕工藝是一種各向同性腐蝕工藝[3],樣品表面損傷與凸起部分被優先腐蝕,可見濕法腐蝕可改善硅片表面形貌。4個樣品表面粗糙度Ra見表2所示。



  2.2截面形貌分析
  圖3為樣品截面形貌圖(SEM),可見1#樣品截面粗糙,截面存在裂紋,2#樣品截面平直,有微裂紋。由圖可知,樣品截面損傷層厚度分別為5.382與1.115μm。

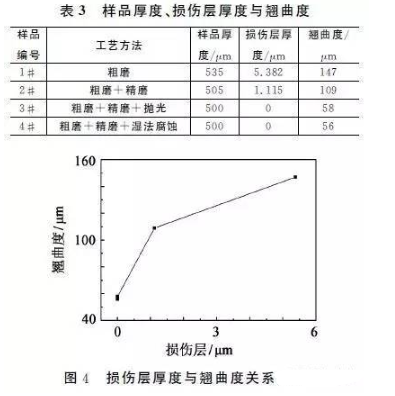

  硅片磨削減薄是一種物理性損傷工藝,根據Hadamovsky提出的損傷層模型[4],機械研磨減薄工藝后,基體硅之上存在著損傷層,損傷層自上而下分為多層結構。結合上述實驗可知,損傷層厚度與研磨硅片砂輪粒度有關,砂輪粒度越大,磨削產生的損傷層越大,硅片表面越粗糙。3#與4#樣品截面圖如圖3(c)與圖3(d)所示,樣品截面無損傷層,結合上文可知,拋光工藝和濕法腐蝕工藝去除了樣品表面的機械損傷,減薄后樣品厚度以及表面損傷層厚度如表3所示。表3中還列出了樣品的翹曲度,由表中可知,樣品翹曲度與表面損傷層厚度相關,如圖4所示,損傷層厚度越大,翹曲度也越大。硅片表面的機械損傷破壞了硅片晶體結構,降低硅片強度,增大硅片在傳遞過程中碎片率,影響后續工藝的可靠性與穩定性,降低了產品成品率。拋光工藝和濕法腐蝕不僅可以去除硅片表面損傷層,還降低了硅片翹曲度,有效提高減薄后硅片質量,這對提高生產線成品率,拓寬元器件使用條件,提高元器件使用性能,延長使用壽命等都具有極其重要的意義。

3結論

  硅片背面機械研磨減薄是一種物理損傷工藝,減薄會在硅片表面引入機械損傷。文中對比分析了粗磨、精磨、拋光和濕法腐蝕工藝后硅片表面與截面形貌,并且測試了硅片厚度、粗糙度和翹曲度,結合理論分析,得到結論如下:機械研磨減薄工藝中硅片表面形貌和損傷層厚度和研磨減薄砂輪粒度有關,砂輪粒度越大,硅片表面越不平整,粗糙度也越大,損傷層厚度越大。采用粗磨與精磨結合減薄的方法,可以改善硅片表面形貌,降低硅片表面損傷層厚度;濕法腐蝕與拋光工藝可以改善硅片表面形貌,去除硅片減薄中產生的機械損傷,拋光工藝可以得到粗糙度更低的硅片表面,速率較慢,濕法腐蝕工藝效率高,表面較粗糙;減薄硅片的翹曲度與損傷層厚度有關,損傷層厚度越大,硅片翹曲度越大。實際工藝中,結合器件需求,可以采用先分段研磨,再拋光或濕法腐蝕的方法,得到高質量的減薄硅片。
