內鏡的英文:「endoscopy」一詞起源于希臘語,其中「endo」指內部之意。醫用內窺鏡的出現,不僅延展了手術醫生的視野,而且其分辨率、清晰度的大大增加讓微創手術變得更加便捷。在手術臺上我們經常能聽到主刀醫生會對舉內鏡的助手說“近一點”、“遠一點”、“手別抖”,助手不能完全使其滿意,真有些“我本將眼托鏡頭,奈何鏡頭照溝渠”的意思。今天衛爾醫療就帶大家一起來探討醫學內窺鏡的基本知識。
1

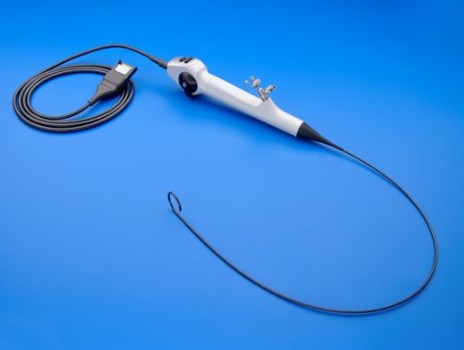

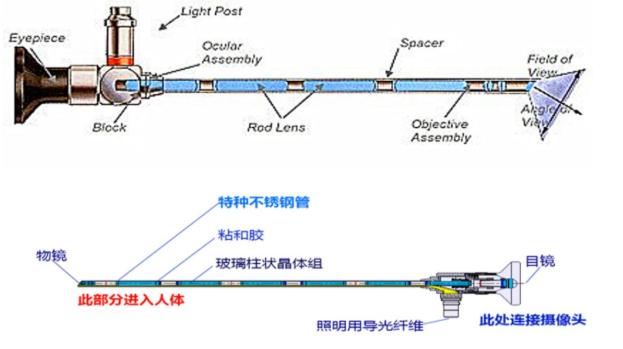

醫用內窺鏡是一種常用的醫療器械,由主機、攝像、冷光源、顯示器、導光束等結構及針對不同部位的鏡頭組成。內窺鏡經人體的天然孔道或經小切口進入人體內,通過CCD采集并逐級處理后在外部顯示器成像,多用于人體器官或組織的檢查及手術治療。其中臨床上常用的腹腔鏡屬于硬式內窺鏡,是指利用一系列光學柱狀晶體透鏡將影像傳送到主機,并通過連接獨立超高清顯示器進行成像的設備。
2
按成像原理分類:光學鏡(柱狀透鏡)、纖維鏡、電子鏡
按功能分類:腹腔鏡、宮腔鏡、膀胱鏡、精囊鏡、輸尿管鏡、經皮腎鏡、膽道鏡、關節鏡、椎間孔鏡、腦室鏡、鼻竇鏡、胃腸鏡等
按形態分類:硬式內窺鏡、軟式內窺鏡

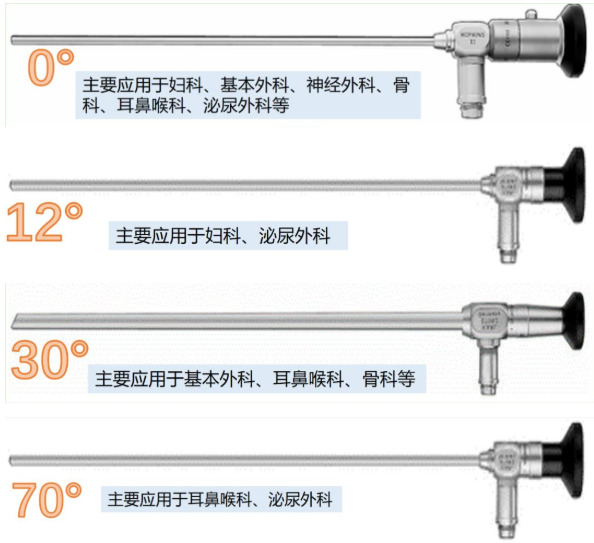

按角度分類:對于角度的歸類多數指的是硬式內窺鏡,根據不同檢查部位的要求,提供不同的視野角度,同一款內鏡可分為0°、12°、30°、70°等應用于不同的手術需求。
3
4

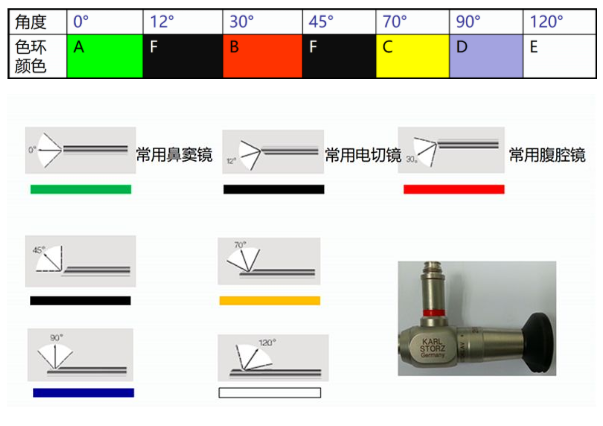

內窺鏡有多種角度可選,通??梢酝ㄟ^不同的顏色標識就可以知道鏡子的角度,具體如下:

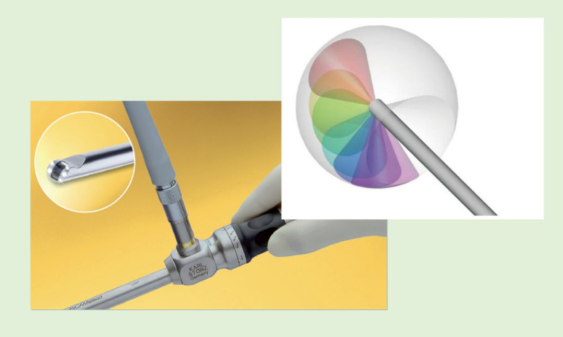

有這么多角度的鏡頭,是不是會有一種想法:能不能把各種角度的鏡頭合為一體呢?近年來,就有了一種新鏡頭——變色龍鏡(Endo Cameleon),它在0°-120°之間可以調整視野角度,通過旋轉調節鏡頭前端的裝置,實現視向角度自由調節,與現有的10mm腹腔鏡鏡頭相比,大大擴展了視覺范圍。
