工業鋁型材機架

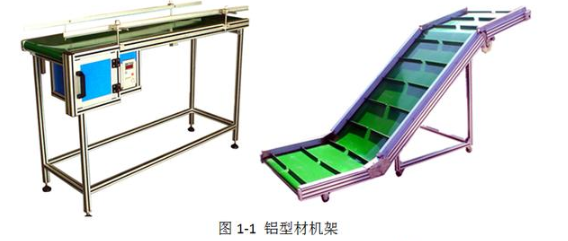

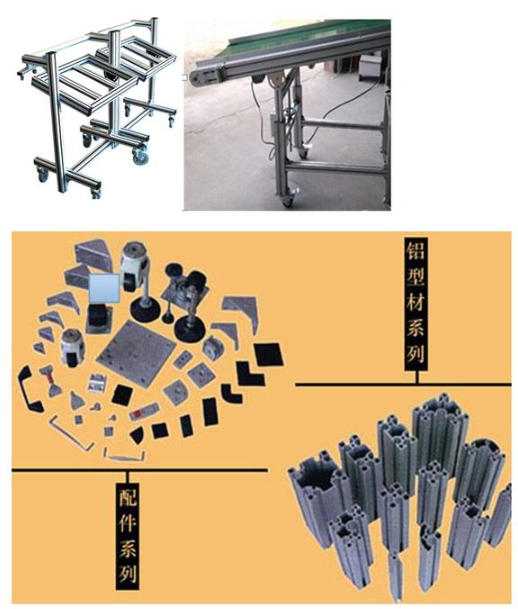

工業鋁型材是一種以鋁為主要成份的合金材料，通過將鋁棒熱熔、擠壓從而得到不同截面形狀的鋁材料，但添加的合金的比例不同，生產出來的工業鋁型材的機械性能和應用領域也不同。工業鋁型材表面經過氧化后，外觀非常漂亮，組裝成產品時，采用專用鋁型材配件，不需要焊接，較環保，而且安裝、拆卸、攜帶、搬移極為方便，廣泛用于自動化機械設備、封罩的骨架、流水線輸送帶、提升機、點膠機、檢測設備等等，圖6-1所示即為兩種利用鋁型材搭建的機架。
近年來，我國鋁型材加工業發展十分迅速，工業鋁型材產量已超過美國成為世界第一位，產品不但種類齊全，而且質量穩步提高，質量水平已處于國際先進行列，本書主要以國內生產的工業鋁型材及其配件為例來介紹如何利用工業鋁型材及其配件搭建機架。
1、 鋁型材
國內生產的鋁型材種類主要有20系列、30系列、35系列、40系列、50系列、60系列、80系列、90系列和100系列，每個系列都有不同的型號，型號不同，鋁型材橫截面也不相同。下面以40系列為例來詳細介紹工業鋁型材及其配件。
（1）40系列鋁型材型號名稱格式
40系列鋁型材具體型號名稱的格式為：xx-8-40xx□，各部分的具體含義為：
xx:通常情況下由廠家自行定義,一般為生產廠家名稱的英文字母縮寫。
8：該型號的鋁型材采用M8的螺栓和T型螺母,同時也是鋁型材的槽寬代號。
40：代表該型號為40系列鋁型材，也代表鋁型材的寬度為40mm，在圓弧形截面鋁型材中代表圓弧半徑。
xx：該處為數字，代表鋁型材的高度。
□：該處為大寫英文字母，代表鋁型材的截面形狀。
（2）40系列鋁型材的主要型號

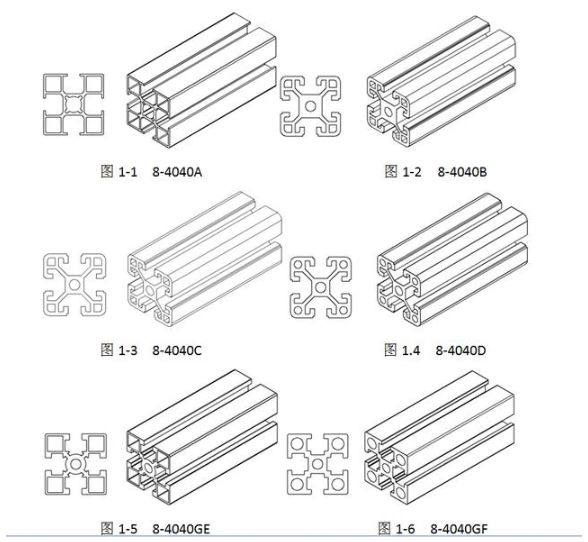

40系列鋁型材的主要型號有8-4040A 、8-4040B、8-4040C、8-4040D、8-4040GE、8-4040GF、8-4040GG、8-4040R、8-4080 、8-4080G 和8-4080GA，各型號外觀和橫截面如下圖所示：

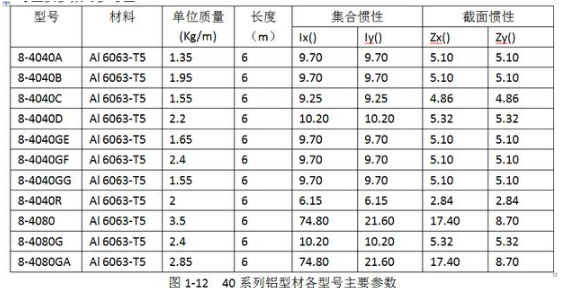

橫截面不同，鋁型材的的單位質量、集合慣性和截面慣性也有所不相同，40系列各型號主要參數可參考圖6-12。
2、 工業鋁型材主要配件
工業鋁型材配件品種豐富，基本上可以滿足設計者的需要，主要的配件有螺栓、螺母、角件、連接件、端面連接板、間隔連接塊、彈性扣件、活動鉸鏈、蹄角和腳輪。

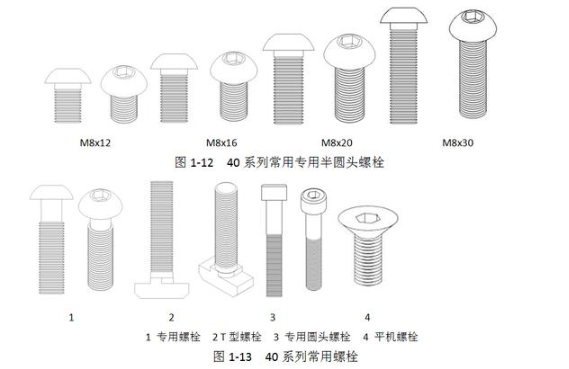

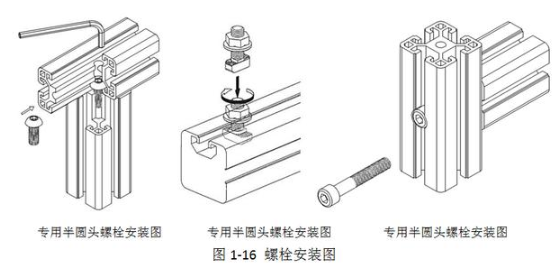

（1）螺栓 主要有專用螺栓、專用半圓頭螺栓、專用圓頭螺栓、平機螺栓和T型螺栓。工業鋁型材框架一般采用內部鏈接方式，使用專用半圓頭螺栓或?qū)Ｓ寐菟?，安裝前需在型材連接處攻螺紋與打工藝安裝孔；專用圓頭螺栓常用于兩段型材高強度連接，連接時需在預定位置鉆孔和攻螺紋；平機螺栓與T型螺母配合，常用于合頁、手柄等裝飾件與型材的連接；T型螺栓直接放入型材槽內，安裝過程中能自動定位鎖緊，常與法蘭螺母配合使用，是安裝角件等型材配件的重要連接件，可根據不同型材、槽寬和安裝要求，可選用不同規格及長度的T型螺栓。
M8x12 M8x16 M8x20 M8x30
專用半圓頭螺栓安裝圖 專用半圓頭螺栓安裝圖 專用半圓頭螺栓安裝圖

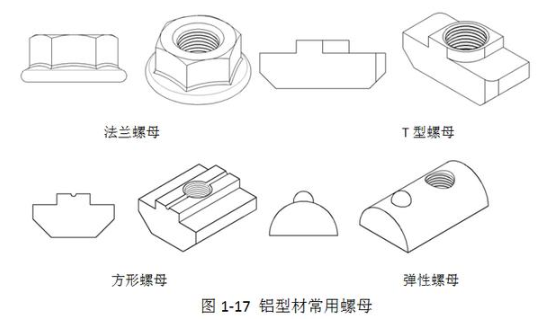

（2）螺母 主要有法蘭螺母、方形螺母、T型螺母和彈性螺母。法蘭螺母與T型螺栓配套，在安裝角件等型材配件時使用；T型螺母可將其他連接件簡單安全地固定在型材的槽坑中，裝配過程中它能自動定位鎖緊；方形螺母安裝時需預塞到型材的槽坑內，用于在型材上連接各種配件；彈性螺母能被直接塞進型材槽坑中的任意裝配點，其背部的彈簧鋼球能固定它的位置，使安裝十分簡單且可靠，是型材連接中使用最多的配件之一。

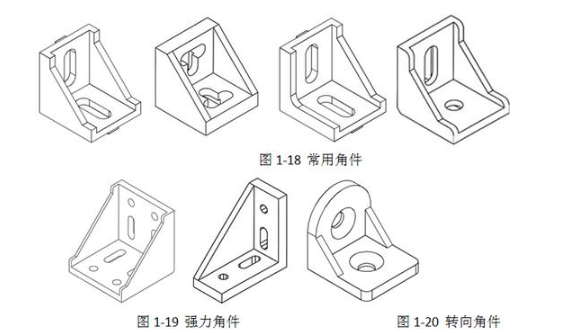

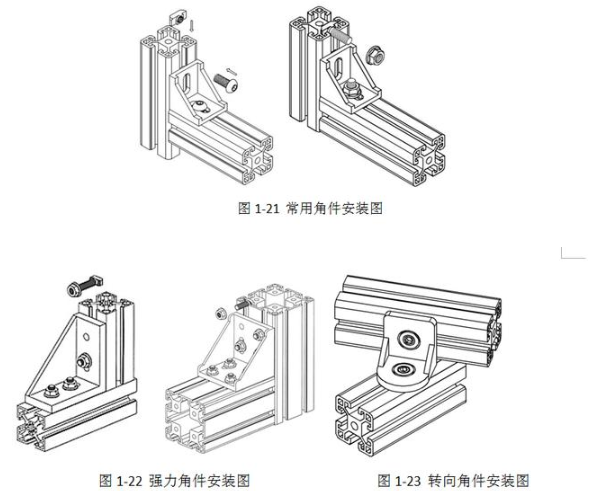

（3）角件 角件是鋁型材常用的連接件，一般用于鋁型材的垂直或交叉連接，主要有常用角件、強力角件和轉向角件三類。常用角件用于加強被連接型材點的支撐力，也可以用作需移動位置的型材連接方式；強力角件常用于受強力或振動的型材與型材點的支撐與固定；轉向角件用于交叉的型材連接。

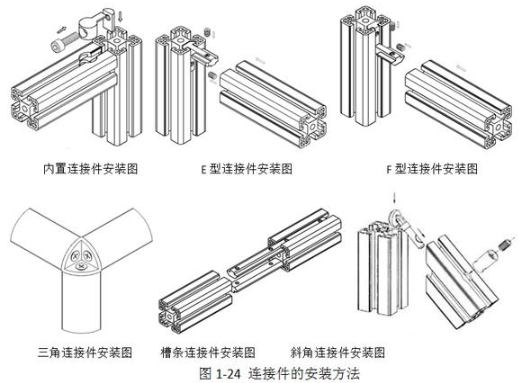

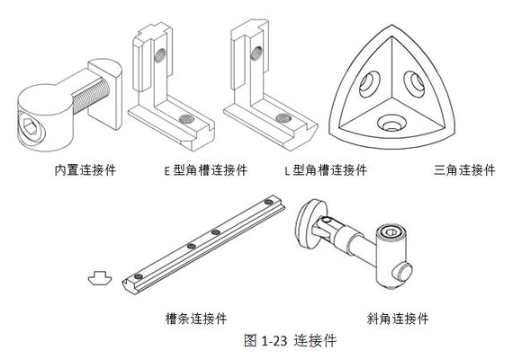

連接件主要有內置連接件、角槽連接件、槽條連接件、三角連接件和斜角連接件。內置連接件主要用于型材十字連接或垂直連接，裝配時需在型材規定尺寸位置打安裝工藝孔，以便將配件埋入其間，同時將彈性螺母放入另一型材的槽坑內，然后再鎖緊螺栓；角槽連接件有E型和L型兩種，用于兩根型材的直角聯接，安裝時將其兩端分別插入型材的槽坑內，然后用緊定螺釘鎖緊，安裝時須根據型材的槽寬和連接方式選用選用不同的角件連接件；槽條連接件用于兩根型材之間直線加長連接，安裝時將其插入兩根型材對接處的的槽坑內，然后用緊定螺釘鎖緊；三角連接是半圓形型材的專用連接件，它能把兩根或三根型材連接在一起，加之配套的蓋板，十分簡潔美觀；斜角連接件用于兩根型材非90°的斜角聯接，安裝時它隱藏在型材的內部。

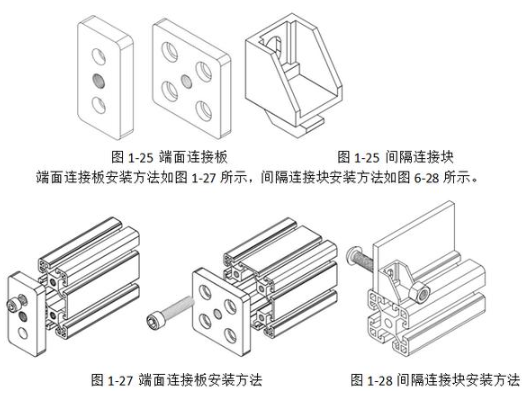

（4）端面連接板和間隔連接塊 端面連接板主要用于矩形和大尺寸多空方形型材與蹄角、腳輪連接時使用，起過度作用。間隔連接塊在使用時先將連接塊的尾端直接插入型材的槽坑內，旋轉90°后即緊密固定在型材上，然后就可以在連接塊上安裝有機玻璃等各種面板，再用螺栓鎖緊，安裝簡便，拆卸方便。端面連接板和間隔連接塊分別如圖6-25和圖6-26所示。

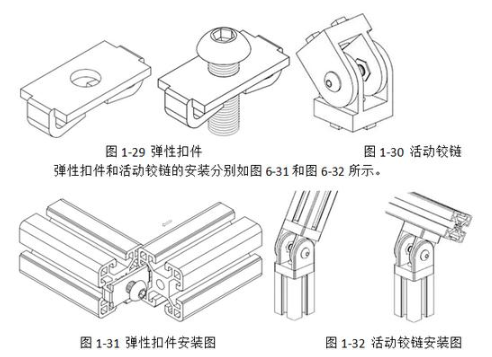

（5）彈性扣件和活動鉸鏈 彈性扣件有防松抗震的功能，兩段型材直角連接時，將彈性扣件插入一段型材的槽坑內，然后用專用螺栓將兩段型材連接起來，型材的連接點要預先打孔和攻螺紋，此連接方式緊固牢靠，可有效地防止連接松動?；顒?dòng)鉸鏈用于兩段型材之間的活動連接，其旋轉范圍為180°，有多種連接方式。彈性扣件和活動鉸鏈分別如圖6-29和圖1-30所示。

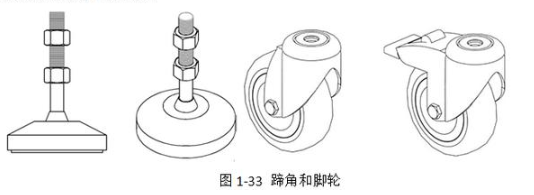

（6）蹄角和腳輪 蹄角是各類工業鋁型材框架及設備的通用配件，具有支撐、防震的作用，其螺桿可用于調節高度。在鋁型材制作的機器、推車等框架上可安裝精密的、具有靜音、防塵和疊剎（全方位）的腳輪。設計者可根據需要選用滿足設計要求的蹄角和腳輪，蹄角和腳輪如圖1-33所示。

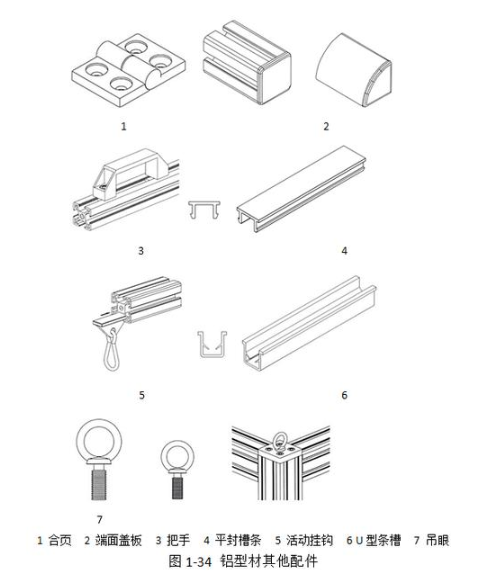

（7）其他配件 工業鋁型材的其他配件還有合頁、端面蓋板、活動掛鉤、平封槽條、U型槽條、把手和吊眼等。合頁用于型材與型材或型材與板之間的活動連接。端面蓋板安裝在型材的端面上，既美觀又保證安全?；顒?dòng)掛鉤可插入型材溝槽內來回滑動，鉤掛各種工具、線材等物體。平封條槽可將型材表面的槽坑蓋住，起到裝飾作用，也可保持型材的表面整潔。U型槽條放入型材的坑槽內后，可將有機玻璃等板材插入，起到緩沖、保護和密封等作用。把手安裝在型材上，可便于開啟和提攜。吊眼安裝在型材端面上，用于起吊。
3、 鋁型材機架實例
