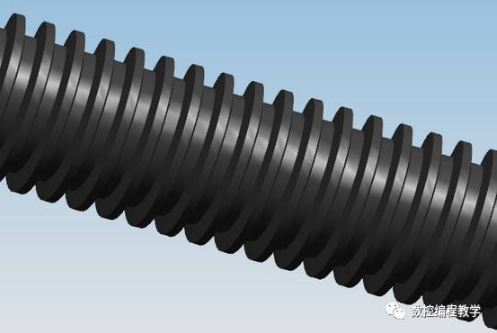

一、 梯形螺紋加工方法
就梯形螺紋來說,它與三角形螺紋比較有其共同點,各自又有其特點。首先它們各部分尺寸計算都有其特殊點,但梯形螺紋的計算和加工都要比三角形螺紋復雜。其次是均用于機械的傳動部位,精度要求都比較高,所以在加工過程中,要比三角形螺紋困難,必須作好車削前的工藝準備。
1、 車削方法
車削梯形螺紋方法有低速切削和高速切削兩種。一般根據圖紙中的要求,先加工各形面,最后才加工螺紋。高精度、細長的梯形螺紋通常選擇低速切削的方法。
在車削梯形螺紋時,由于梯形螺紋精度要求較高,工件往往較長,在加工過程中,為了增加工件的強度和剛性,要盡量的把車削梯形螺紋的加工放在工序的最前面,即可放在對非螺紋加工面處于粗車狀態時(不采取車削三角形螺紋時將切削螺紋放在最后一道工序的方法)。
另外,除了切削螺紋所需進刀或退刀處,加工至螺紋內徑外,其它各加工面的尺寸,要盡量的大于螺紋外徑。
在加工螺紋剖分時,可根據螺距的大小及精度要求,采用一把、二把或三把刀具,加工過程可分粗車和精車兩步進行。粗車時,刀尖適當窄一些,采用左右車削法,精車時,刀尖寬必須與螺紋牙底寬度相等,采用微量進刀,低速切削,并要求有充足的潤滑液,以提高工件表面質量。
2、 梯形螺紋的加工特點
車削梯形螺紋的特點是螺距大,吃刀深,在車削梯形內螺紋時,切削方法上與普通螺紋相同,但是讓刀的現象較為嚴重,最后精車時,應該在原刻度上(即不吃刀)多光幾刀。以便消除螺紋的錐形誤差。
3、 加工方法
在車削梯形螺紋時,首先看工件的大小和精度要求,然后決定它的車削方法。
1) 螺距小于4㎜或精度要求不高的工件,可采用一把梯形螺紋刀,進行粗車和精車。粗車時可采用左右切削法,精車時采用直進法。
左右進刀法
2) 螺距大于4㎜或精度要求較高的梯形螺紋,一般采用分刀車削法,其具體方法
(1) 粗車及半精車螺紋大于至尺寸,并倒角至槽底與端面成15°.
(2) 選用刀頭寬度稍為小于槽底寬度的切槽刀,采用直進法粗車螺紋,每邊留有0.25~0.35㎜左右的余量,其小徑車至尺寸。
(3) 用粗車刀采用斜進法或左右進刀法車削螺紋,每邊留有
0.1~0.2㎜精車余量。
斜進法
二、梯形螺紋車刀的刃磨與要求。
1、 操作準備
準備好高速鋼刀具材料,細粒度砂輪(80#白剛玉砂輪)、防護眼鏡、冷卻水、油石角度尺和樣板。

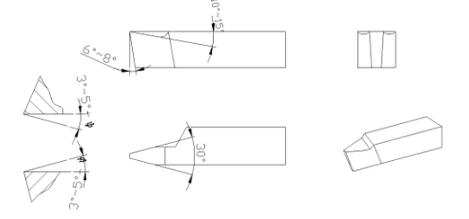

2、刃磨梯形螺紋粗車刀
刃磨進給方向從后刀面開始,控制刀尖寬度,刀面向外傾斜所需要的角度,在刃磨后刀角時,先磨好左邊面的后刀面,把余量留在右邊。初步形成刀尖角,然后再進行精磨。

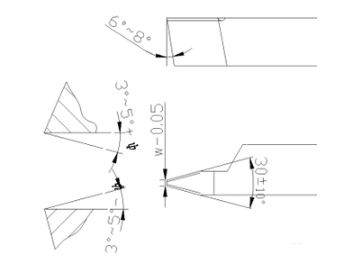

3、精磨螺紋車刀
1)精磨后刀面,保證刀尖角(用螺紋車刀樣板或角度尺測量),精磨螺紋刀具的刀刃要平直、刀面要光潔。采用樣板或角度尺檢查時,選用透光法測量。
2) 精磨螺紋的前刀面,以形成前角,(在離開刀尖、大于牙型深度處以砂輪邊角為支點。夾角等于前角,使火花最后在刀尖處磨出。
3)精磨前刀面和后刀面后,精車刀需要用油石研磨刀刃的前、后刀面(注意保持刃口鋒利)。
牙型角α=30°
螺距P 由螺紋標準確定
牙頂間隙ac P=1.5~5 ac=0.25;P=6~12 ac=0.5;P=14~44 ac=1
外螺紋:大徑d 公稱直徑
中徑d2=d-0.5P
小徑d3=d-2h3
牙高h(yuǎn)3=0.5P+ac
內螺紋:大徑D4=d+2ac
中徑D2=d2
小徑D1=d-P
牙高H4=h3
牙頂寬f=0.366P
牙槽底寬w=0.366P-0.563ac
螺紋升角ψ tgψ=P/πd2
