【兆恒機械】銑削加工 立銑刀應用知識介紹

  • 點擊量:
  • |
  • 添加日期:2021年03月31日

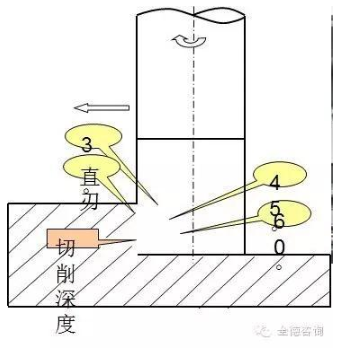

立銑刀的主切削刃是圓柱面上,端面上的的切削刃是副刀刃。沒有中心刃的立銑刀工作時不能沿著銑刀的軸向作進給運動。

標準立銑刀有粗齒和細齒兩種。粗齒立銑刀的齒數為3~4個,螺旋角β大些;細齒立銑刀的齒數為5~8個,螺旋角β小些。切削部分的材料為高速鋼,柄部為45鋼。

硬質合金立銑刀的螺旋角不同對加工性能的影響?

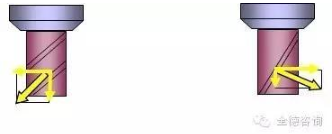

立銑刀的螺旋角越大,工件與刀刃的接觸線越長,施加到單位長度的刀刃上的負荷就會越小,從而有利于刀具的壽命。但另一方面,螺旋角增大,切削抵抗的軸方向分力也增大,使得刀具容易從刀柄中脫落.所以,用大螺旋角的刀具加工時,要求強力剛性好的刀柄。0°的螺旋角叫直刃,它的接觸線最短.


不銹鋼的熱傳導率低,對刀尖的影響大的難削材的切削、使用大螺旋角的立銑刀對刀具的壽命是有利的。高硬度的被削材,隨著硬度的增加,切削抵抗將加大,大螺旋角的立銑刀對刀具壽命有利. 另一方面,選擇大螺旋角的刀具易造成切削抵抗的增大.右螺旋的刀具,作用在刀具上的切削抵抗向下,使得刀具容易脫落,所以,采用剛性高的刀柄的對策有必要. 即便確保了刀具的剛性、對于薄板加工等工件剛性低的情況,有時采用小螺旋角的立銑刀.


硬質合金立銑刀的刃數對加工性能的影響?

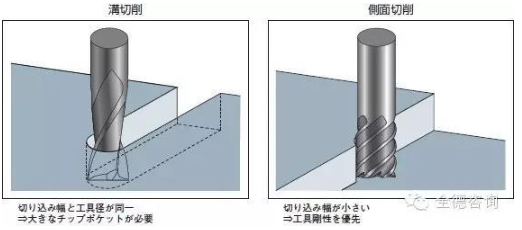

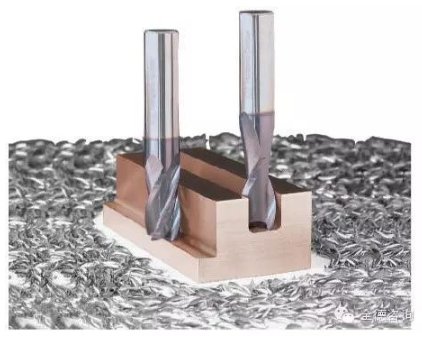

刃數由立銑刀的切削方式來選擇.比如,切削寬同刀徑同一的槽切削,需要大容量的排屑槽,通常,采用2刃的刀具.而切削寬小的側面切削,則選擇刀具剛性優先的多刃立銑刀.

刃數增加,剛性與加工效率(刀具壽命)可以提高,但同時,切屑的排出將變?nèi)? 不過,切削條件的合適選擇可以克服排屑的弱點,多刃化是未來發展的方向.


涂層對刀具性能的影響與作用?

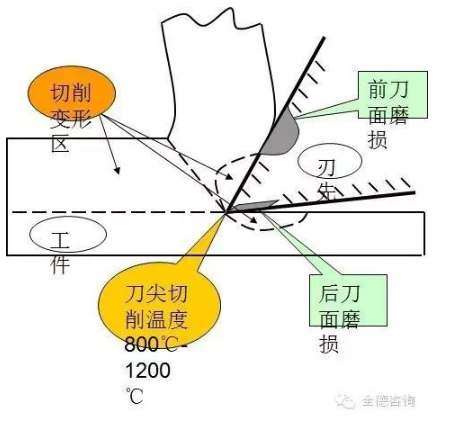

切削加工,刀刃與工件的接觸處易產生800-1200度的高溫,高溫產生的切削熱傳到刀刃,發生刀具磨損傳到工件,工件變形切屑帶走切削熱.我們期待的.在排出切屑的同時,切屑與刀具的前刀面產生的摩擦而使溫度上升,在前刀面產生月牙洼磨損(表現在深度),另一方面,后刀面與工件的摩擦熱急劇上升,造成后刀面磨損.

而涂層既保持了刀具機體的強度與韌性,又保持了表面更高的硬度和耐磨性,同時,保持高的紅硬性.


常見的立銑刀大體上分為:

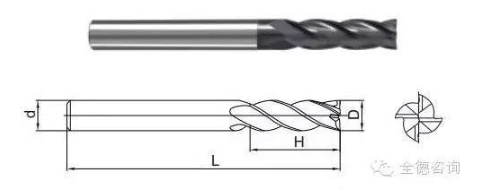

1、平頭銑刀,進行精銑或粗銑,銑凹槽,去除大量毛坯,小面積水平平面或者輪廓精銑;

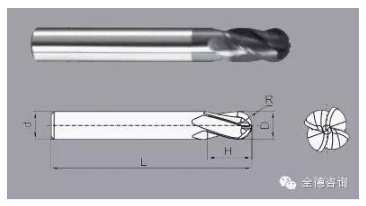

2、球頭銑刀,進行曲面半精銑和精銑;小刀可以精銑陡峭面/直壁的小倒角。

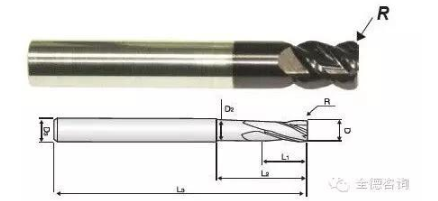

3、圓鼻銑刀,進行曲面變化較小,狹小凹陷區域較少,相對平坦區域較多的粗銑。


4、平頭銑刀帶倒角,可做粗銑去除大量毛坯,還可精銑細平整面(相對于陡峭面)小倒角。


5、成型銑刀,包括倒角刀,T形銑刀或叫鼓型刀,齒型刀,內R刀。

切削刃廓形根據工件廓形設計的銑刀,稱為成形銑刀。它和成形車刀一樣,可以保證被加工工件的尺寸精度、形狀一致和較高的生產率。成形銑刀在生產中應用比較廣泛,尤其在渦輪機葉片加工中的應用更為普遍。

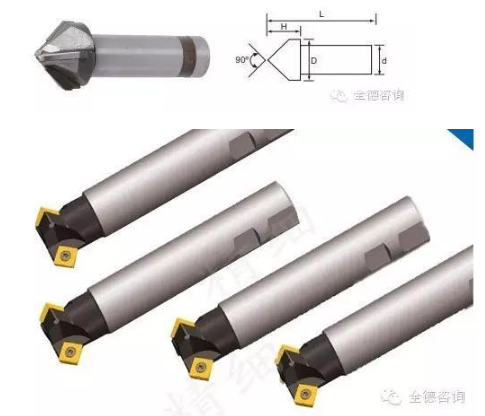

6、倒角刀,倒角刀外形與倒角形狀相同,分為銑圓倒角和斜倒角的銑刀。

主要用于孔口倒角或者去毛刺。

另外锪鉆還有平面锪鉆(用于锪平面或者沉頭)、內錐面锪鉆(用于倒螺栓的外角)等兩種

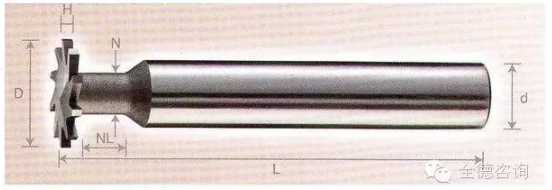

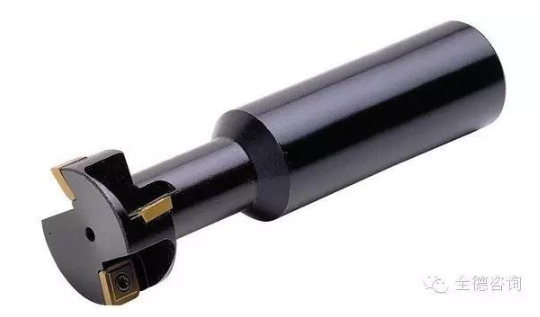

7、T型刀,可銑T型槽;

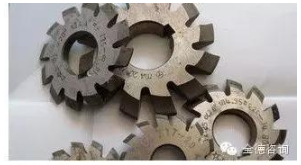

8、齒型刀,銑出各種齒型,比如齒輪。

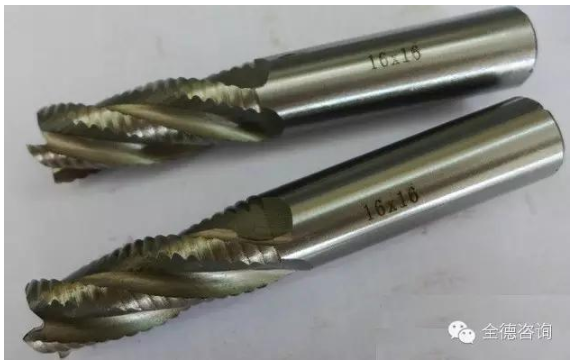

9、粗皮刀(也叫波形刀),針對鋁銅合金切削設計之粗銑刀,可快速加工.適用于粗加工;高的加工效率;排屑性能好,排屑量大;具有高的金屬切削率。


銑刀常見有兩種材料高速鋼,硬質合金。后者相對前者硬度高,切削力強,可提高轉速和進給率,提高生產率,讓刀不明顯,并加工不銹鋼/鈦合金等難加工材料,但是成本更高,而且在切削力快速交變的情況下容易斷刀。

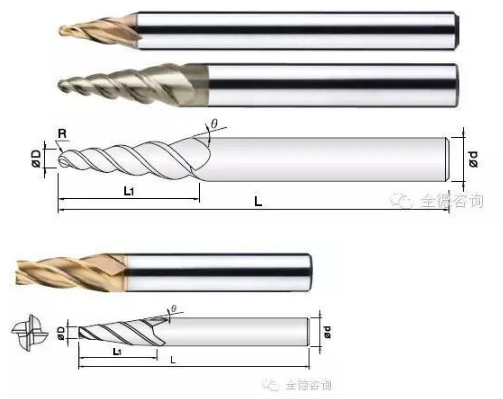

10、錐度銑刀

硬質合金錐度平底銑刀銑刀主要加工:帶錐度的深溝、錐度孔、斜面加工等;

硬質合金錐度球頭銑刀主要加工:葉輪、葉片、型腔等加工;
