1.壓線折彎是在鋼板料厚太大,又要折出較小邊的直角彎,必須在折彎機上先用尖刀壓線,位置在折彎線處,壓出一道V形的壓痕,以方便把小邊帶起來。另外,不光是這種情況要用到壓線,在邊上的孔比較靠近折彎的時候,也常用到這種工藝,以防止孔被拉變形。
2.具體處理方式如下﹕

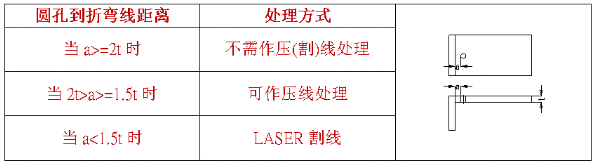

圓孔到折彎線的尺寸標準

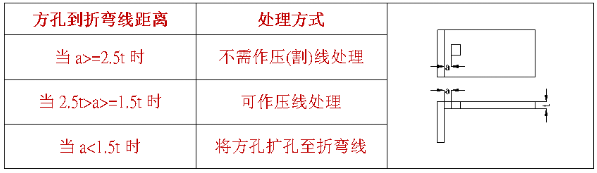

2.方孔到折彎線的尺寸標準
3.沙拉孔到折彎線的尺寸標準
注意﹕
1. 因會影響產品外觀﹐故盡量少用割線處理方式﹔
2. 若圓孔距折彎線的距離太小﹐可先割一個較小的孔﹐在折彎后再進行鉆孔處理;
3. OB孔暫以圓孔之標準進行處理;
附一。

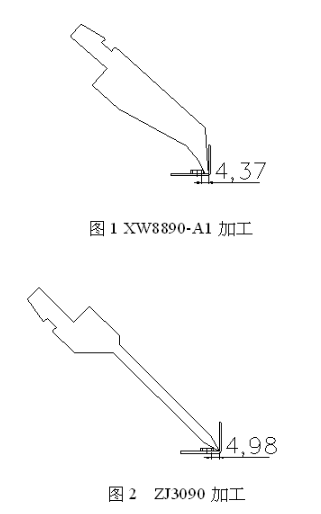

M3螺母壓鉚底孔邊到折彎線的尺寸標準(圖1。圖2),否則采用:
A.先折彎后壓鉚
B.先壓鉚后ZJ3090折大角度,再分刀加壓
C.鉚釘處壓線后壓鉚,再分刀折成型
D.LASER割線
E.NCT沖工藝孔
注:M3螺母壓鉚底孔邊到折彎線距離若小于1.2mm,必須采用E方案加工
附二。

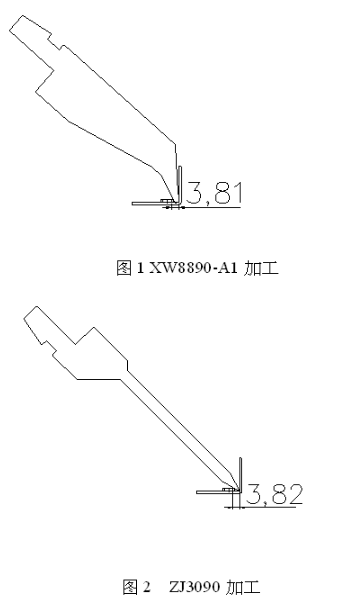

M4螺母壓鉚底孔邊到折彎線的尺寸標準(圖3。圖4),否則采用:
F.先折彎后壓鉚
G.先壓鉚后ZJ3090折大角度,再分刀加壓
H.鉚釘處壓線后壓鉚,再分刀折成型
I.LASER割線
J.NCT沖工藝孔
注:M4螺母壓鉚底孔邊到折彎線距離若小于1.4mm,必須采用E方案加工
附三。
M3抽芽外邊到折彎線的尺寸太小采用:
A.抽孔后折彎再攻芽
B.壓線后抽孔,再分刀折成型后攻芽
C.LASER割線
