【兆恒機械】數控機床機械手換刀裝置故障與維修

  • 點擊量:
  • |
  • 添加日期:2022年08月11日

在數控機床的維修中,與換刀相關的故障極為多見。本文基于機械手換刀裝置的結構與動作控制,結合維修實例,歸納常見故障現象、原因及處理措施,在數控機床的維修與改造中具有較大的現實意義,值得認真探索、交流與推廣。


  數控機床特別是數控加工中心高精度、高效率的重要原因之一在于其一次裝夾、多工序自動加工,而實現這一功能的關鍵在于自動換刀裝置。由于自動換刀裝置工作頻度高、控制機構復雜,包括刀庫、刀具交換以及驅動等部分,因此出現故障的幾率也大,在數控機床的維修中占有相當大的比例。了解其結構特點與控制機理,熟悉換刀的動作流程,總結歸納常見故障現象、原因及解決措施,借鑒相關維修實例,有助于快速、準確地診斷并排除故障,提高維修工作的質量與效率。


1.機械手換刀裝置的結構


圖1 多主軸換刀

image.png圖2 雙主軸換刀


圖3 轉塔頭式換刀

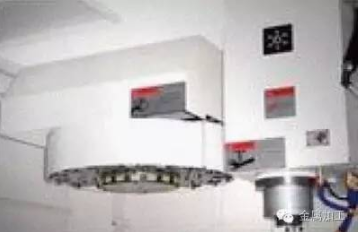

圖4 斗笠式換刀

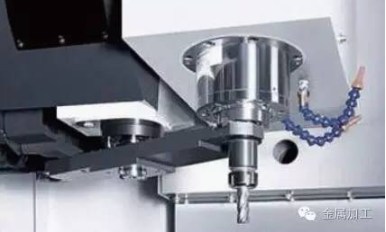

圖5 機械手換刀

  數控機床自動換刀功能的實現有多種方式,如多主軸換刀(見圖1)、雙主軸換刀(見圖2)、轉塔頭式換刀(見圖3)、斗笠式換刀(見圖4)及機械手換刀(見圖5)等。按是否由機械手換刀可將其分為兩類:無機械手換刀(如斗笠式)大多依靠主軸與刀庫間的軸向相對運動實現拔刀與插刀,換刀時刀庫移至換刀位置,主軸先將刀具還回刀庫換刀位的空刀座上,然后刀庫旋轉使下一工序所需刀具進入換刀位置,主軸再從刀庫取走新的刀具,還刀和取刀兩個動作只能分步進行,加之主軸的軸向運動以及刀庫的移動和轉動,因此換刀時間長,加工效率低,刀庫的容量也較小;目前數控機床更多采用的是機械手換刀,利用機械手快速、準確地對調刀庫中換刀位與主軸上的刀具,還刀、取刀同時進行,換刀時間大大縮短,而且刀庫容量不受換刀機構限制。


圖6 盤式刀庫


圖7 鏈?zhǔn)降?span style="font-family: inherit;">庫


1.刀具固定板架 2.刀座 3.換刀機械手

4.換刀位置刀座 5.取刀機械手縱向?qū)к?/p>

6.取刀機械手橫向?qū)к?/p>


  刀庫按刀具的布局可分為盤式、鏈?zhǔn)胶透褡邮饺N。盤式刀庫刀具呈圓周狀分布(見圖6),鏈?zhǔn)降稁斓毒卟贾迷阪湕l的各個環節上(見圖7),格子式刀庫刀具縱橫排列(見圖8)。盤式刀庫空間利用率低、容量小,一般用于小型加工中心。鏈?zhǔn)脚c格子式刀庫空間利用率高、容量大,用于中型與大型數控加工中心。刀庫的作用不僅是存放加工過程中所需要的刀具,還負責把下一工序所要使用的刀具準確地送到換刀位置。

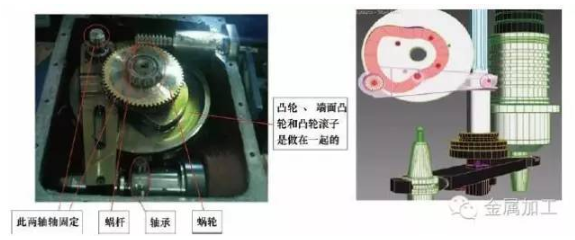

圖9 凸輪式換刀機械手結構簡圖


  刀具交換裝置的驅動方式有液壓、伺服和交流異步電動機驅動三種。液壓驅動需要足夠的液壓動力,且運動的速度和準確性受油質、油壓、油溫及環境等因素影響,一般用于不需要頻繁換刀的大中型機床。伺服電動機驅動的換刀裝置換刀速度快、精度高、穩定性強,但成本較高。交流異步電動機驅動的換刀裝置,借助凸輪機構(見圖9),換刀速度快、定位準、穩定性高、連貫性好且成本低,廣泛用于頻繁換刀的中小型加工中心。


2.機械手換刀動作流程與選刀方式

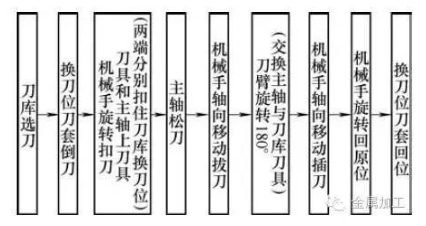

圖10 換刀動作流程圖

  圓盤式刀庫與凸輪式換刀機械手的換刀動作流程如圖10所示。

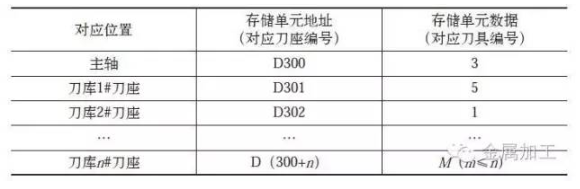

換刀數據表


  刀庫的選刀有順序選刀、刀具編碼選刀、刀座編碼選刀和隨機選刀四種方式。機械手換刀大多采用隨機換刀方式,從主軸取下的刀具就近放入刀庫中剛?cè)∽叩毒叩膿Q刀位刀座內,取刀與還刀同步完成。其原理是在存儲器中建立換刀數據表,表中存儲單元的地址與刀座編號及主軸相對應,因此數據表的容量為刀庫中刀座數加1,存儲單元中的數據與刀具編號一一對應,如附表所示。換刀時數據更新是先將主軸所對應的存儲單元中的數據(換刀前刀具的編號)寫入刀庫換刀位刀座所對應的存儲單元中,再將換刀指令中的刀具編號寫入主軸所對應的存儲單元,完成主軸與換刀位刀具編號的對換。假設數據表存儲單元首地址為D300,該地址所對應存儲單元中存放的數據即為主軸上刀具的編號,地址為D301~D(300+n)的存儲單元中的數據,即刀庫中從1#~n#刀座上刀具的編號。


3.機械手換刀裝置的常見故障與排除方法


  在數控機床維修的過程中,經常出現與換刀相關的故障,根據其結構特點及換刀動作過程,歸納刀庫及機械手兩大方面常見故障現象、產生原因與采取措施如下。


  (1)刀庫故障。

 ?、俪R姽收?:刀庫不能轉動。可能原因:電動機軸與蝸桿軸的聯軸器松動;變頻器故障,電動機不得電;接近開關或磁簧開關故障;PLC無輸出控制,或PLC有輸出但接口板中的繼電器失效;氣壓低。常用措施:檢查調整聯軸器;檢查變頻器的輸入、輸出電壓是否正常;通過PLC的IO監控畫面檢查IO狀態,調整或更換接近開關或磁簧開關,檢查或更換繼電器;調整氣壓達到規定值。


 ?、?常見故障2:刀盤定位不準??赡茉颍弘妱?dòng)機剎車器磨損。常用措施:調整電動機剎車器中調節螺釘。


 ?、鄢R姽收?:換刀位刀座在倒刀時不正常??赡茉颍簹鈮翰环弦蟆⒅箘?dòng)螺絲松動、氣缸損壞、倒刀電磁閥接觸不良或損壞、刀具超重或超長。常用措施:調整氣壓到符合要求、鎖緊止動螺絲、更換氣缸、檢查電磁閥接點或更換元件、更換刀具。


 ?、艹R姽收?:刀套上下不到位??赡茉颍喊惭b調整不當或撥叉位置不正確、限位開關安裝不正確或調整不當,造成反饋信號錯誤。常用措施:檢查、調整撥叉或限位開關位置,或更換元件。


  ⑤常見故障5:倒刀時刀具掉落??赡茉颍旱短變?nèi)彈簧夾力不夠或不能正常復位、刀柄和拉釘?shù)木嚯x不正確。常用措施:調整或更換元器件。


  ⑥常見故障6:刀套破裂??赡茉颍旱短孜炊ㄎ磺坝械沟秳?dòng)作或未回位前刀盤轉動、裝入刀具時撞壞。常用措施:調整刀盤定位近接開關或倒刀氣缸磁簧開關位置、更換刀套。


  ⑦常見故障7:電動機燒壞??赡茉颍弘娫慈毕嗷螂妷翰徽_、剎車燒壞、刀具超重、組件不能運轉。常用措施:檢查接觸器接點是否損壞、電源是否缺相及電壓等級是否匹配;檢測剎車器線圈是否損壞、接地是否正確;檢查刀具質量是否超過允許值;檢查刀套滑動部位是否順暢。


 ?。?)機械手故障。

  ①常見故障1:刀具夾不緊,時常掉刀??赡茉颍嚎ㄗ椈傻膲毫μ 椈珊竺娴穆菽杆蓜?dòng)、機械手卡緊鎖不起作用、刀具超重。常用措施:擰緊彈簧后螺母、調整或更換卡緊鎖、更換彈簧、更換刀具。


  ②常見故障2:刀具夾緊后松不開。可能原因:卡爪彈簧壓合過緊,卡爪縮不回。常用措施:調松螺母或更換彈簧,使最大載荷不超過額定值。


 ?、鄢R姽收?:刀具交換時掉刀??赡茉颍簱Q刀時主軸箱沒回到換刀點或換刀點漂移;機械手抓刀時沒有到位就開始打刀或拔刀、刀臂及刀具的夾刀點不正確,打刀缸松拉刀位置不準確,打刀缸壓力不夠,松刀不正常、刀具太重、刀臂變形。常用措施: 應重設定換刀點;校正夾刀點、調整打刀缸松刀行程、調整壓力值、檢查刀具質量、更換刀臂。


 ?、艹R姽收?:刀臂不回位。可能原因:電路接觸不良、無夾刀或松刀信號、刀臂彎曲。常用措施:執行手動換刀,檢查是否電路故障;用PLC監看夾刀或松刀信號,調整近接開關位置、調整或更換刀臂。


4.維修實例

 ?。?)案例1。

  故障現象:加工中心VMC1000C換刀時出現主軸掉刀故障。

  故障診斷與排除方法:

 ?、贆z查機械手手臂上兩個卡爪的彈簧及附件,沒有發現異常,說明機械手夾持刀具沒有問題。

 ?、诓痖_主軸檢查碟簧能否對刀具夾持緊固,發現碟簧完好。

 ?、鄞蜷_PLC的I O監控畫面,反復按壓主軸刀具夾緊到位行程開關,發現其“0”、“1”狀態與實際動作不一致,說明該行程開關有問題, 更換后故障排除。


  (2)案例2。故障現象:加工中心BX-110P機械手取送刀具時不能縮爪。

  故障診斷與排除方法: 打開PLC的IO監控畫面,發現相應的限位開關沒有壓合;調整其位置后,機床恢復正常。但一段時間之后,再次出現此故障,檢查限位開關沒有松動,但卻沒有壓合,進一步檢查發現液壓缸拉桿頂端鎖緊螺母的緊固螺釘松動,致使液壓缸伸縮的行程發生了變化;調整鎖緊螺母并擰緊緊固螺釘后,此故障排除。


5.結語


  機械手換刀裝置是數控機床最重要的功能部件之一,掌握其結構特點、控制機理,不斷總結歸納常見故障現象、原因及解決措施,不但有助于提高維修數控機床的效率與質量,對機床的維護與改造也有重要的參考意義。
