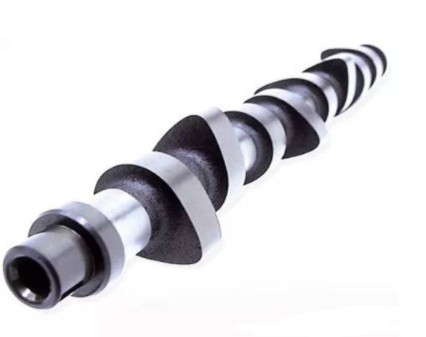

凸輪軸的加工
一、凸輪軸的功用
對各氣缸進、排氣門的開啟和關閉起控制作用,同時,還用來驅動分電器、汽油泵等輔助裝置。
二、凸輪軸的結構特點與技術要求
支承軸頸、進、排氣凸輪、偏心輪、驅動發動機輔助裝置的齒輪、正時齒輪軸頸。
特點:結構復雜、長徑比大、工件剛性差。
技術要求:
1、支承軸頸的尺寸精度及各支承軸頸之間的同軸度。
2、正時齒輪軸頸的尺寸精度及相對于支承軸頸的同軸度。
3、鍵槽的尺寸和位置精度。
4、止推面相對于支承軸頸線的垂直度。
5 、凸輪基圓的尺寸精度和相對于支承軸頸軸線的同軸度。
6 、凸輪的位置精度。
7、凸輪的形狀精度(曲線升程)等。
三、凸輪軸的材料和毛坯制造
工作條件:受沖擊性載荷:要求凸輪軸和支承軸頸表面耐磨。凸輪本身具有足夠的韌性和剛度,需要進行熱處理。
材料:鑄鐵(冷硬鑄鐵、可淬硬的低合金鑄鐵、球墨鑄鐵);鋼:中碳鋼、滲碳鋼。
冷硬鑄鐵多用于凸輪承受隨動件高負荷的場合(英國)。
可淬硬的低合金鑄鐵凸輪軸多用于凸輪軸承受隨動件低負荷的場合(美國) 。
鋼凸輪軸:45鋼模鍛。
加熱-模鍛(滾壓、頂鍛、終鍛)-熱切邊-磨殘余飛刺(消除鍛造內應力、熱處理、校直)。
精度:鑄件(8-9)的精度高于鍛件(5)。
直接棒料加工:美國冠明斯柴油機廠、英國Gardner柴油機廠、德國奔馳汽車公司400系列柴油機。
四、凸輪軸加工工藝性分析
影響加工精度的因素
易變形:剛度低、切削力大、表面殘余應力。鋼的凸輪軸熱處理產生變形。影響后續加工工序余量的安排、變形過大導致無法完成后續加工、報廢。直接影響到裝配后凸輪軸的使用性能。
措施:粗精分開、及時修正、適時安排校直工序,加工過程中安排輔助裝置。
加工難度大
凸輪和偏心輪。
凸輪要求:相位角準確、升程滿足氣門開啟和關閉時升降的規律??磕<庸ぶ屑庸ぐ霃胶颓邢髁Α⑶邢魉俣葧r(shí)刻變化。
凸輪軸加工工藝分析
一、定位基準的選擇
兩頂尖孔作為軸類零件的定位基準: 避免了工件在多次裝夾中因定位基準的轉換而引起的定位誤差,也可用作,后續工序的定位基準,符合“基準統一”, 裝夾方便、可靠、簡化了工藝規程,一次裝夾加工多面。
粗基準的選擇
常選擇其支承軸頸的毛坯外柱圓面及其一個側面作為定位基準。
端面加工:國內各廠家采用銑削加工。國外一些(美國福特)以磨代銑。
1、對于毛坯是模鍛件尤其是精磨鍛件來說,毛坯精度是由鍛模來保證的,其精度較高,加工余量也較小。毛坯鍛造后已經過噴丸處理,表面平整、光潔、無飛邊、毛刺等缺陷。
2、對于毛坯是鑄件尤其是精鑄件來說,不僅具有較好的加工性,而且加工余量也較精確,其毛坯精度比鍛件還高,完全能保證定位可靠。
3、在凸輪軸加工過程中,選擇粗基準還要考慮加工余量的分配均勻、合理。這對于工件長徑比較大、剛度低的特點來說,不僅有利于減小因切削余量不均、切削力劇烈變化而使工件產生的彎曲變形,對于保證精加工質量和提高勞動生產率具有重要的意義。
精基準的選擇
對于各支承軸、正時齒輪、齒輪軸頸和連接軸頸外圓表面的粗加工、半精加工、精加工及支承軸、正時齒輪軸頸的光整加工凸輪、偏心輪的半精加工、精加工及光整加工,均是以?xún)身敿饪鬃鳛榫鶞?zhǔn)。 對于凸輪、偏心輪的粗加工,一般是以經過加工后的支承軸頸、正時齒輪軸頸作為定位基準。各表面精加工之前、熱處理之后,通常安排中心孔的修整工序修整中心孔時以支承軸進行定位,常用的方法是研磨。
二、加工階段的劃分和工序順序的安排
1、加工階段的劃分四個階段:
粗加工:各支承軸頸、正時齒輪軸頸和螺紋軸頸外圓、車凸輪、偏心輪等。
半精加工:粗磨凸輪、偏心輪等。
精加工:精磨正時齒輪軸頸和止推面、四個支承軸頸外圓,精磨凸輪、偏心輪。
光整加工:拋光支承軸頸、凸輪和偏心輪。
2、工序順序安排
對各軸頸:車--粗磨--精磨--拋光
淬火加工安排在各主要表面的半精加工之前進行,防止經過淬火后變形過大而造成精加工時的困難。
三、校直
結構特點:剛度低、易變形
第一次:打中心孔后(保證二、三支承軸外圓加工中余量合理分配)
第二次:磨第二、三支承軸之前,車削四個支承軸外圓后,(糾正車削支承軸頸時的變形,保磨削證第二、三支承軸頸時余量均勻)
第三次:精磨正時齒輪軸頸、四個支承軸、螺紋軸頸、齒輪外圓之前,車削凸輪側面和連接軸頸之后(保證磨削時余量均勻)
第四次:粗磨凸輪、偏心輪之前,凸輪軸淬火之后(減小和消除工件因淬火引起的變形)
第五次:精磨正時齒輪軸頸外圓和止推面、四個支承軸頸外圓、凸輪和偏心輪之前,粗磨凸輪和偏心輪之后(保證精磨時余量均勻)
第六次:全部凸輪、偏心輪和支承軸頸拋光之后,作為終檢前的最后一次校直。
四、凸輪形面的加工
凸輪形面粗加工:
按刀具:單刀仿形 ;多刀仿形 按車床:雙靠模切削:?jiǎn)慰磕G邢鳌?nbsp;
定位:以一個支承軸頸端面作為軸向定位;以正時齒輪和一個支承軸外圓作為定位基準;加工中采用滾軸式輔助支承。也可用銑削加工或者磨削加工代替車削。
凸輪形面精加工:
1、雙靠模凸輪磨床
機床有兩套靠模:靠模自動更換,通過對砂輪直徑的控制提高凸輪外形的精度。
2、雙循環
凸輪磨床:可在一次安裝后對凸輪軸上全部凸輪連續粗精磨削。
先以60m/s的速度大進給量粗磨全部凸輪,以30m/s的磨削速度依次精磨全部凸輪,結束后進行修正。
3、采用立方氮化硼砂輪,提高壽命,減小砂輪磨損,提高精度。
4、數控凸輪磨床:應用計算機進行數控編程,擺脫靠模精度對凸輪精度的影響。
5、計算機數控-立方氮化硼砂輪凸輪磨床該磨床能迅速變換磨削的凸輪 形狀,達到甚至超過目前一般仿形凸輪磨床的生產率。
6、采用電-液脈沖馬達控制頭架、砂輪架 的同步。
7、采用多片砂輪、高強度砂輪進行高速磨削。
8、采用砂輪軸擺動裝置減小凸輪形面的表面粗糙度。
9、采用預選粗、精磨削余量等預選裝置。
10、采用主動測量裝置。
11、采用自動補償、自動修整等裝置。
砂帶拋光
光整加工-砂帶拋光 螺紋加工。
螺紋分類:緊固和傳動螺紋;圓柱和圓錐;內螺紋和外螺紋;左旋和右旋;單頭和多頭;三角形、梯形、矩形和鋸齒形。
加工方法:小直接內螺紋-絲錐功絲;外螺紋-車削、用梳齒螺紋銑刀銑削、用螺紋切頭和滾壓。
五、中頻淬火
原理:通過感應方法產生的交流電流沿導體截面分布是不均勻的。愈靠近導體表面部分的截面處電流密度愈大,在導體中心部分,電流幾乎等于零。當交流電頻率越高時,電流分布越不均勻。可選用不同的電流頻率來達到不同的淬透深度。增加淬硬層深度可延長表面的耐磨壽命,但卻使脆性破壞的傾向增加。
六、凸輪軸加工中易出現的質量問題和解決措施
1、精車支承軸后磨不圓
可能問題:用單板機加工,程序易亂,加工尺寸不穩定,跳動超差。無法在精車時得到糾正
解決措施:更換車削支承軸頸設備,改變控制系統,單板機定期巡檢。
2、凸輪升程超差
可能問題:機床靠模磨損,靠模精度下降。
解決措施:定期檢查、修整、及時更換靠模。在磨削凸輪形面時,采用改變工件回轉方向的方法,以提高凸輪曲線的形狀精度。
3、凸輪基面跳動超差
可能問題:機床靠模磨損,靠模精度下降。聯軸器與導軸間隙加大。
解決措施:定期檢查、修整、即使更換靠模和聯軸器導軸。
4、凸輪軸各主要工作表面精磨后有微小波紋
解決措施:定期檢查、調整機床間隙??刂凭r(shí)的進給量,增加走刀次數和無火化磨削。
