【兆恒機械】常用加工方法——拉削加工

  • 點擊量:
  • |
  • 添加日期:2020年09月29日

拉削是機械加工作業的一種類型,是使用拉床(拉刀)加工各種內外成形表面的切削工藝。


一.簡介

拉削刀具是非常復雜的組件,由一個單件制造而成。材料主要是高速鋼,硬質 合金作為刀具材料僅用于灰鑄鐵的機械加工。



與許多其他切削作業不同,主要考慮的問題是刀具的磨損或刀具使用壽命。

在拉削情況下,數個齒同時嚙合,而且切屑寬度經常很大。移除切屑可能是非常成問題的,因而通常也需要低黏度油。

從切削液的供送來看,內拉削比外拉削更成問題,臥式拉削比立式拉削更困難。


二.分類

用拉刀作為刀具的切削加工。當拉刀相對工件作直線移動時,工件的加工余量由拉刀上逐齒遞增尺寸的刀齒依次切除(圖1)。通常,一次工作行程即能加工成形,是一種高效率的精加工方法。但因拉刀結構復雜,制造成本高,且有一定的專用性,因此拉削主要用于成批大量生產。按加工表面特征不同,拉削分為內拉削和外拉削。

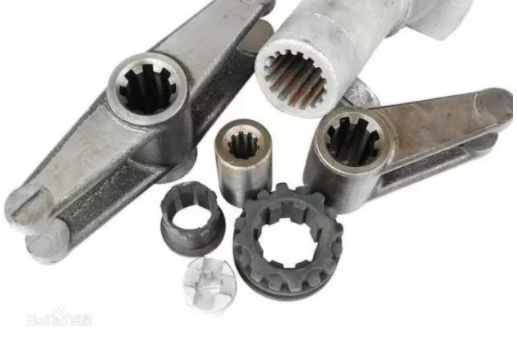

①內拉削:用來加工各種截面形狀的通孔和孔內通槽(圖2),如圓孔、方孔、多邊形孔、花鍵孔、鍵槽孔、內齒輪等。拉削前要有已加工孔,讓拉刀能從中插入。拉削的孔徑范圍為8~125毫米,孔深不超過孔徑的5倍。特殊情況下,孔徑范圍可小到3毫米,大到400毫米,孔深可達10米。


②外拉削:用來加工非封閉形表面(圖3),如平面、成形面、溝槽、榫槽、葉片榫頭和外齒輪等,特別適合于在大量生產中加工比較大的平面和復合型面,如汽車和拖拉機的氣缸體、軸承座和連桿等。拉削型面的尺寸精度可達IT8~5,表面粗糙度為 Ra2.5~0.04微米,拉削齒輪精度可達6~8級(JB179-83)。

拉削時,從工件上切除加工余量的順序和方式有成形式、漸成式、輪切式和綜合輪切式等。①成形式。加工精度高,表面粗糙度較小,但效率較低;拉刀長度較長,主要用于加工中小尺寸的圓孔和精度要求高的成形面。②漸成式適用于粗拉削復雜的加工表面,如方孔、多邊形孔和花鍵孔等,這種方式采用的拉刀制造較易,但加工表面質量較差。③輪切式切削效率高,可減小拉刀長度,但加工表面質量差,主要用于加工尺寸較大、加工余量較多、精度要求較低的圓孔。④綜合輪切式是用輪切法進行粗拉削,用成形法進行精拉削,兼有兩者的優點,廣泛用于圓孔拉削。
