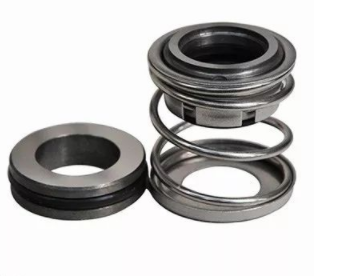

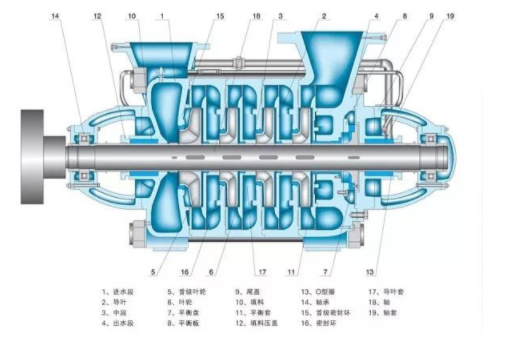

機械密封,我們又稱之為端面端面密封,由至少一對垂直于旋轉軸線的端面在流體壓力和補償機構彈力(或磁力)的作用以及輔助密封的配合下保持貼合并相對滑動而構成的防止流體泄漏的裝置。
機械密封根據不同的工況出現了各種各樣的結構,但無論哪種結都由以下部分組成:
1、端面密封環(摩擦副)--動環和靜環。
動環(旋轉環)—?jiǎng)迎h(huán)隨旋轉軸一起旋轉,其端面與靜環端面互相貼合并相對滑動,組成密封端面以防止介質世漏。當補償機構設計在動環一側時,則動環具有軸向補償能力,稱做補償動環。反之,稱做非補償動環。補償動環當密封端面磨損以后,可在彈性元件作用下做軸向移動進行補償,保持密封端面的良好貼合。
靜環(靜止環)—靜環是安裝在機器設備的殼體、壓蓋、法蘭等靜止部位上的。它與動環一樣,靠密封端面來防止介質泄漏。當補償機構設計在動環一側時,密封端面磨損后,靜環不能進行補償,稱做非補償靜環。反之,稱做補償靜環。補償靜環當密封端面磨損以后,同樣可以在彈性元件作用下做軸向移動進行補償。
2、緩沖補償和壓緊機構(彈性元件)--由彈簧、波紋管或波紋管加彈簧組合而成。
彈性元件—彈性元件在機械密封中起非常重要的作用。其彈性力是使機械密封端而產生合理的閉合力的重要因素。只有合理選擇彈性元件,才能使機械密封在其工作壓力范圍內,一密封端面既不會打開,又不會造成嚴重磨損。另外,當密封端面磨損后,彈性元件便靠彈性力推動動環(或靜環)移動,進行自動補償。
彈性元件的種類很多,常用的有彈簧(包括圓柱螺旋彈簧、圓錐彈簧、波形彈簧等)和波紋管(包括金屬波紋管、聚四氟乙烯波紋管,橡膠波紋管等)。一般情況下采用一種或幾種彈性元件組合使用。在某些場合,也可采用磁力來代替彈性力,保持密封端面的貼合。
3、輔助密封端面密封環以外的防泄漏密封圈(如O型、V形、楔形圈)或密封墊。
靜環密封圈—靜環密封圈一般采用合成橡膠或聚四氟乙烯等材料,制成0形圈、v形圈以及其他形狀,用來防止介質從靜環與壓蓋(或法蘭)之間泄漏,并使靜環具有一定的浮動性。
動環密封圈—?jiǎng)迎h(huán)密封圈的材料及形狀與靜環密封圈一樣,動環密封圈是用來防止介質從動環與軸(或軸套)之間的泄漏,并使動環具有一定的浮動性,而且當密封端面磨損后能在彈性元件的作用下隨補償動環一起進行軸向移動,以保證動靜環端面的良好貼合。
4、傳動件如彈簧座、固定螺釘、推環、傳動銷等。
推環—推環是用來將彈簧力傳遞給輔助密封圈和補償環的零件。
彈簧座—彈簧座主要用于定位彈簧,使彈簧力均勻分布在垂直于密封端面的方向。
防轉銷—防轉銷是用于防止靜環在摩擦力矩的作用下隨動環一起旋轉的零件。
傳動元件—傳動元件是用來傳遞扭矩的。一般常用的有傳動銷、傳動螺釘、傳動座等。
緊定螺釘—緊定螺釘是用于把彈簧座、傳動座或其他零件緊固于軸(或軸套)上的零件。
