【兆恒機械】從太空機器人、工業機器人到手術機器人,機械臂自由度為何各不相同?

  • 點擊量:
  • |
  • 添加日期:2022年09月09日

機械臂已有70多年歷史,誕生于20世紀40年代,目前主要應用在航天、噴漆、弧焊、醫療等。從“遨龍一號”到醫療領域可見的手術機器人,機械臂都不可或缺,占據著重要地位。

那么,不同機械臂是如何實現控制抓取呢?它與自由度有什么關系嗎?

針對機械臂系統而言,一般機械臂系統主要由機械本體系統和控制驅動系統組成,對于機械臂控制系統而言,一般需要多臺電機聯動來實現控制。

下面針對不同類型的機械臂,了解一下它們的自由度結構。

太空機械臂

以太空機械臂為例,一般它分為艙內機械臂和艙外機械臂兩大類。一般艙內機械臂尺寸不大。對于艙外機械臂而言,一般從幾米到幾十米。針對不同的任務需求,自由度從5個到10個不等。通過利用機械臂的定位功能,通過不同形勢手爪的使用,可以完成對于航天器艙內和艙外不同目標的拾取、搬運、定位和釋放。

下面是兩種不同自由度太空機械臂:

● 歐洲航天局在國際空間站俄羅斯部分安裝了一個歐洲機器人手臂(ERA),該臂長11m,具有7自由度,對稱結構。

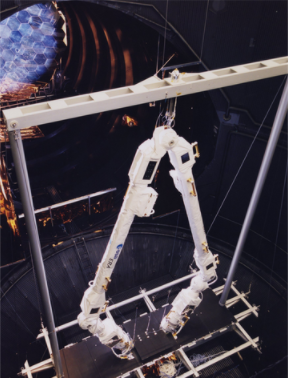

歐洲機器人手臂ERA

如上圖,兩端各有一個手腕,利用兩個手腕可使機械臂在空間站上移動。

● 加拿大航天局研制的第一代Canadarm機械臂,首次于1981年搭乘航天飛機飛上太空。長15米,具有6個自由度。



Canadarm機械臂

工業機器人機械臂

在工業機器人領域,設計中一般采取6個自由度。如下圖機械臂。

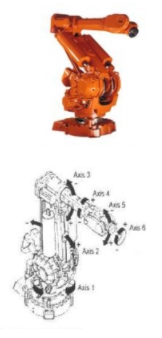

IRB 6400 RF機械臂

在圖中,前三個自由度用來確定位置,后三個來確定姿態,實現機械臂的控制。

手術機器人機械臂

在醫療領域,不同于普通機器人機械臂,手術機器人的機械臂往往需要很高的精度。

下面將側重談及手術機器人機械臂問題,可以讓你快速了解手術機器人的具體構造和核心技術。

手術機器人的機械臂運動過程中,機械臂必須實現平穩順滑,能夠快速響應指令。一般手術機器人結構需要根據手術環境來調整,這樣才能滿足手術的不同要求。

下面是三種不同手術機器人系統,涉及了不同自由度的手術機器人機械臂:

● 1994年,第一代AESOP手術機器人系統問世,其中AESOP機械臂具有6個自由度,需要由醫生的手或者腳來控制,獲得腹腔穩定的圖像。

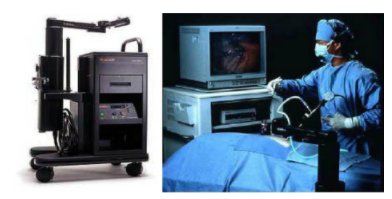

AESOP持鏡機器人系統

● ZEUS 機器人手術系統中,每個機械臂設計具有6+1個自由度,1個用于位置優化,6個自由度用于調整位姿。

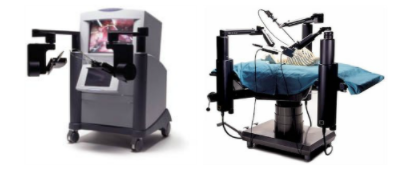

ZEUS 機器人手術系統

● 達芬奇外科手術機器人的系統中的每一個機械臂具有7個自由度。其中,每個微器械具有獨立的4個自由度,機械臂提供3個自由度,這樣器械末端具有7個自由度。整體來說,其具有很高的靈活性。

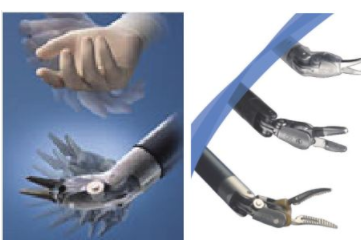

達芬奇 Endo Wrist 仿真機械手

手術機器人機械臂主要分為肩關節、肘關節和腕關節,一般每個關節都有2個電機,分別實現旋轉功能和彎曲功能。

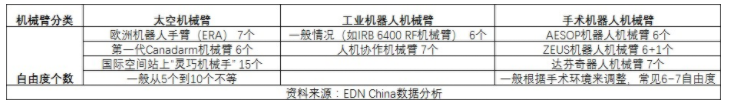

一般來說,隨著機械臂的自由度增加,運動靈活性會增加。但是,自由度卻并非越高越好。一般的專用機械手只有2~4個自由度,而通用機械手則多數為3~6個自由度(不包括手指的抓取動作)。下面是空間機械臂、工業機器人機械臂、手術機器人機械臂自由度分析(可包括手指的抓取動作):
