【兆恒機械】各種鈑金折彎極限尺寸計算公式匯總

  • 點擊量:
  • |
  • 添加日期:2020年08月26日

1  L折最小折邊尺寸為公式(7)(如圖五)

Lmin =(V/2)+ 2 + t ………(7)

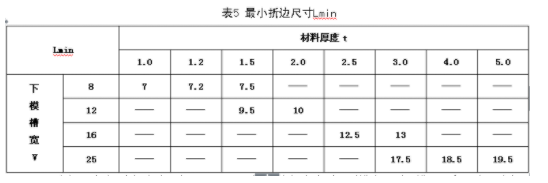

不同材料厚度的最小折邊尺寸Lmin(見表5)。

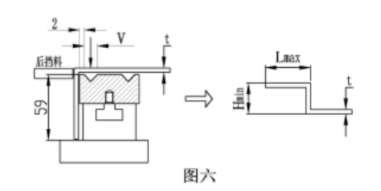

2 最小Z型折邊中間高度(如圖六)

Z型折邊中間高度受V型槽中心到下模邊距離影響,最小折邊高度為公式(8):

Hmin =(V/2)+ 2.5+ 2t  ………(8)

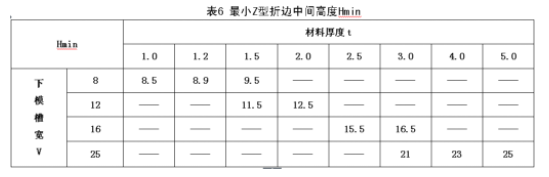

不同材料厚度的最小Z型折邊中間高度Hmin見表6。


3 最大Z型折邊反邊尺寸

3.1 最大Z型折邊反邊尺寸(如圖六),通常的開關柜左門為Z型折邊,其反邊尺寸受下模及模座高度影響,最大反邊高度為公式(9):

Lmax = 59 + t …………(9)

3.2 當Z型折邊中間高度小于30時,不同材料厚度的Z型折邊最大反邊尺寸見表7,當Z型折邊中間高度較大時,受折彎機下模座不同部位影響,其反邊最大尺寸應現場確定。


4 U型折邊

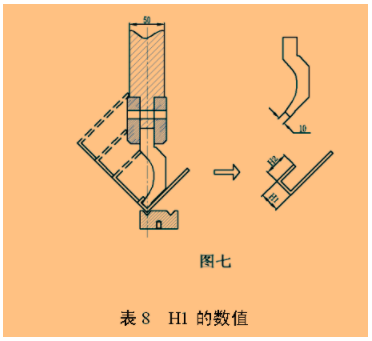

4.1 (如圖七)受機床及模具影響,U型折邊寬度H1不能太小,高度H2不能太大;當H2滿足表5的最小折邊尺寸時,H1最小值公式為(10):

H1 = 12 + 2t …………………(10)


41.1 H1的數值見表8


4.1.2 當H1值較大時,應滿足:H2 < H1- 35 。

4.2 四面折邊最大高度H

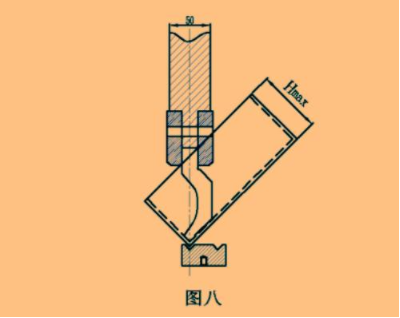

受模具影響四面折邊最大高度Hmax < 175(如圖八) 。
