半導體封測注塑頭技術應用于半導體設備制造,處理方式分為熱壓、冷壓、滴膠、成型等,這些方法均需要高精度的機床,以保證元件完美的嵌入,可以有效減少由于不良封裝所導致的故障和缺陷。它可以用于對半導體器件進行精確的封裝,從而提高半導體設備的可靠性和使用壽命。
半導體封測注塑頭的優勢在于其微小的尺寸,可以把少量的金屬起到很好的封裝功能,而且可以多次重復使用。它的使用可以極大地簡化封裝流程,減少封裝成本,同時提高封裝質量和可靠性。此外,半導體封測注塑頭還可以用于完善微型封裝,例如納米封裝,這可以提高封裝精度,滿足特定應用要求。

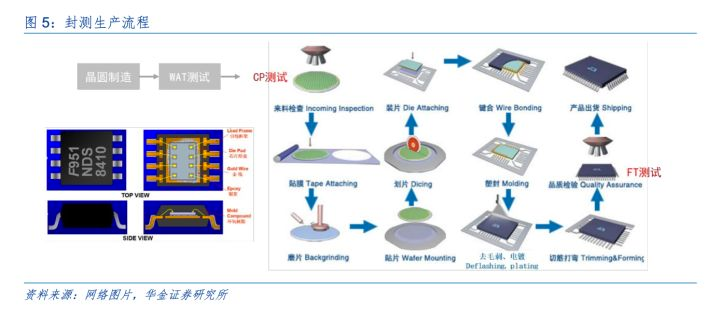

封測生產流程
晶圓代工廠制造完成的晶圓在出廠前會經過一道電性測試,稱為晶圓可接受度測試(Wafer Acceptance Test,WAT),WAT測試通過的晶圓被送去封測廠。封測廠首先對晶圓進行中測(Chip Probe,CP)。由于工藝原因會引入各種制造缺陷,導致晶圓上的裸Die中會有一定量的殘次品,CP測試的目的就是在封裝前將這些殘次品找出來,縮減后續封測的成本。在完成晶圓制造后,通過探針與芯片上的焊盤接觸,進行芯片功能的測試,同時標記不合格芯片并在切割后進行篩選。
CP測試完成后進入封裝環節,封裝工藝流程一般可以分為兩個部分,用塑料封裝之前的工藝步驟稱為前段操作,在成型之后的工藝步驟稱為后段操作。基本工藝流程包括晶圓減薄、晶圓切割、芯片貼裝、固化、芯片互連、注塑成型、去飛邊毛刺、上焊錫、切筋成型、打碼等。因封裝技術不同,工藝流程會有所差異,且封裝過程中也會進行檢測。封裝完成后的產品還需要進行終測(Final Test,F(xiàn)T),通過FT測試的產品才能對外出貨。
圖片來源:馭勢資本
半導體封裝耗材有哪些?
半導體封裝耗材是一種用于封裝電子元件的特殊材料。它們通常由金屬、塑料、橡膠等材料組成,提供保護和支撐給封裝元件,以確保其運行中的性能和可靠性。半導體封裝耗材將提供電子元件的物理和電氣保護,并與其他元器件相聯系,使用線路結構將其連接起來。耗材還可以增強這些電子元件的熱拓展性、耐壓性和耐磨性,以提高它們在使用和應用中的可靠性。
半導體封裝用耗材包括:
1.料筒
2.注塑頭
3.模盒
4.頂針
5.切筋刀
6.切筋模
7.焊頭、
8.陶瓷劈刀
9.壓模頭
10.鎢鋼壓爪
11.澆口拼塊等
制造半導體注塑頭需要注意什么?
選擇材料:需要使用耐高溫、耐腐蝕、低封閉應力和電磁屏蔽性能好的材料,以保證產品的可靠性和可靠性。
產品設計:半導體注塑頭的設計必須考慮封裝流程、封裝工藝、塑膠液體的特點,以保證封裝的可靠性。
工藝把握:半導體注塑頭的封裝過程必須嚴格控制,關鍵參數包括封裝溫度、壓力和時間等,以確保產品的可靠性和可靠性。
產品檢查:半導體注塑頭的封裝后必須進行有效的檢查,根據客戶的要求組織檢驗,以確保產品質量。
影響半導體封測注塑頭壽命的原因有哪些?
電氣環境:半導體封測注塑頭可能會遭受靜電、電磁干擾、熱沖擊等電氣環境的損害,因而導致其壽命縮短。
加工條件:封測注塑頭的封裝過程和材料的溫度、濕度、壓力等參數都會影響封測注塑頭的性能,不當?shù)募庸l件會縮短封測注塑頭的壽命。
用戶使用:半導體封測注塑頭的使用環境及正確的使用方法也會影響其使用壽命,不正確的使用會縮短其壽命。
使用CNC加工半導體封測注塑頭的好處有哪些?
精度高:CNC加工半導體封測注塑頭能夠生產出精度高達0.01mm的部件。這個精度遠超傳統的加工工藝,能夠確保生產出更精確的部件。?
快速:CNC加工半導體封測注塑頭比傳統的機械加工更快,能夠更快的完成生產任務。?
穩定:CNC加工半導體封測注塑頭能夠提供穩定可靠的批量生產,能夠滿足大量的需求。?
成本低:由于CNC加工半導體封測注塑頭的高效率,可以提高物料的利用率,從而降低生產成本。?
圖片來源:美科精微
