一、什么是摩擦焊接技術
摩擦焊作為近年來焊接的“大熱門”,是利用工件接觸面相互摩擦所產生的摩擦熱和塑形變形熱,使其界面附近區域溫度上升到接近但低于熔點的溫度區間,使工件在壓力作用下產生塑性形變就流動,通過界面分子擴散和再結晶而實現焊接方法。

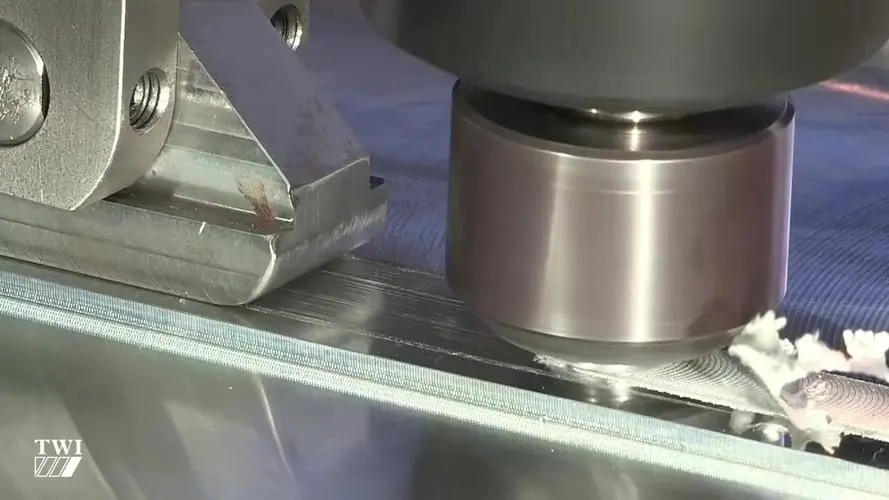

摩擦焊的第二技術方向,那就是攪拌摩擦焊
圖片來源:互聯網

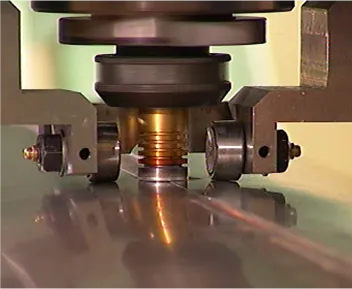

攪拌摩擦焊(簡稱FSw)是利用一種特殊形式的攪拌頭邊旋轉邊前進,通過攪拌頭與工件的摩擦產生熱量,摩擦熱使該部位金屬處于熱塑性狀態,并在攪拌頭的壓力作用下從其前端向后端塑性流動,從而使待焊件壓焊為一個整體。摩擦焊可以方便地連接同種或異種材料,包括金屬、部分金屬基復合材料、陶瓷及塑料。由于其生產率高、質量好在制造業中已獲得了廣泛的工程應用。
圖片來源:互聯網
經過長時間的技術應用,我們發現摩擦焊具有以下這些優勢:
1.焊接過程中質量控制良好,基本上能達到100%的合格率。另外,由于利用焊接表面的相互摩擦作為熱源,整個表面同時被加熱,焊接時間極短,熱影響區小,因此,只要合理地選擇焊接規范,焊機設計得當,焊接規范的重現性好,就完全可以避免裂紋、氣孔及未溶透等熔化焊時所常見的缺陷,從而得到均勻一致的接頭質量。
2.適于焊接異種鋼和異種金屬。摩擦焊不僅可以焊接普通的異種鋼,還可以焊接常溫和高溫機械、物理性能差別很大的異種鋼和異種金屬,如碳素結構鋼—高速工具鋼;銅—不銹鋼等。此外,還能很好地焊接那些產生脆性合金的異種金屬,如鋁—銅、鋁—鋼等。
3.焊接過程不需要填充焊絲和惰性氣體保護。
4.焊前不需要開坡口和對材料表面作特殊的處理。
5.焊接過程中母材不熔化。
6.有利于實現全位置焊接以及高速連接。
摩擦焊接以優質、高效、節能、無污染的技術特色,在航天航空、核能汽車、機械制造等領域得到了越來與多的應用,它受到了工業發達國家的高度重視,并投入大量的資金用于技術開發和應用,并普遍認為摩擦焊是可靠、再現性好和可信賴的焊接技術。
航空領域空客A380發動機制造中就有使用摩擦焊接技術來生產,其發動機燃油效率比競爭對手提高了1/4,同時發動機首次返修時間、設備總壽命長度均大大延長。對于所有內燃機曲軸類零件,如采用摩擦焊接,則能更高效、高質、低成本、精益化生產。
借助于摩擦焊優秀的焊接性能表現,此項技術也可很好完成各類修補作業,如關鍵結構件開裂、鈑金孔位錯誤、鑄造缺陷、淬火開裂等問題。摩擦塞補焊是一種固相焊接工藝,焊接速度快,熱影響區小,修補強度達到本體強度90%以上,且修補過程全自動化,質量可靠,焊接件滿足高標準使用要求,減少材料、零件報廢的經濟和工期損失。
除了上述的優勢,該技術還能夠保證焊件的尺寸精度和幾何精度。摩擦焊機實際上相當于一臺帶有加壓機構的車床,按照現代機床的設計及制造技術來講,使它具有足夠的精度及剛性并不困難。此外,再采用適當?shù)目刂品椒?,可使焊件在焊接后的長度誤差小于±0.2毫米,偏心度可在0.2毫米之內。由于這些技術優勢,該項技術目前在新能源汽車應用很廣。比如特斯拉的電機殼水冷,如果通過鋁焊、氫弧焊等等進行焊接,工藝繁瑣而且報廢率高。而使用摩擦焊接技術只需要前期簡單的加工,即可摩擦焊接完成水冷內循環。既可以實現同種類材料的無氣孔焊接,也能完美適應異類材料的焊接,工作效率高,質量好還不需要耗材的焊接技術,看到了這里相信大家對摩擦焊接已經有了大致的了解,隨著人們對摩擦焊接技術的不斷開發于工程化實踐,其應用必將越來越廣泛。
