半導體封裝治具焊線壓板精密加工

  • 點擊量:
  • |
  • 添加日期:2022年09月13日

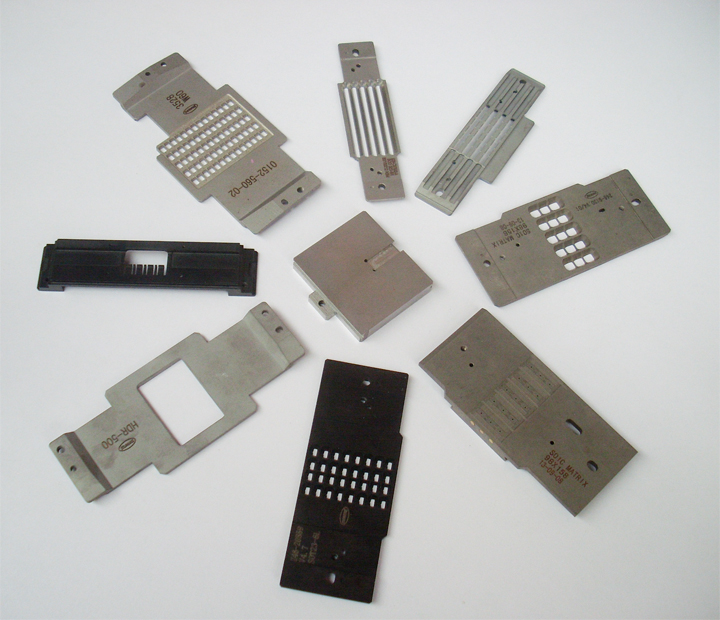

CNC精密加工焊線壓板

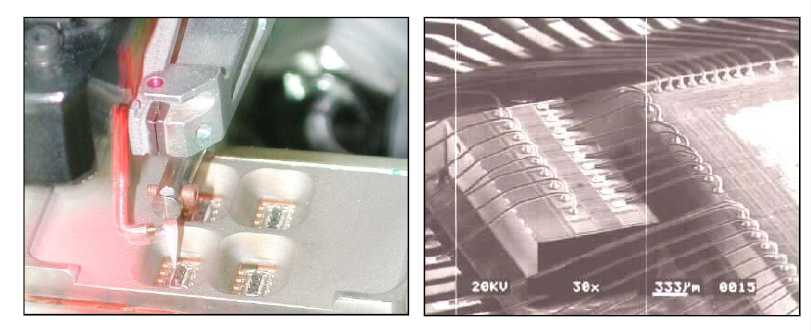

焊線作為半導體封裝工藝中是非常重要的一個環節,在元件的封裝制作過程中,為了使芯片黏固在封裝載體(如導線架或基板等)后焊接治具也叫焊線夾具,焊線壓板,焊線機熱壓板,快壓板,焊線治具通常分為上蓋板(壓板)和加熱底板組成,主要用于半導體封裝制程里的載體電性連接引線鍵合工序,例如:LED封裝,ic 等,焊接治具夾具可以很好的固定芯片引線框架在焊線過程中不跑位,避免漏焊,焊線歪,焊線虛位等問題發生,有效提高半導體生產效率


焊線壓板行業應用

焊接治具常見于電子工業。在種PCB焊接(如電腦主板,顯卡,ic,LED等)中廣泛應用。就這行業而言主要做用是對集成電路板的定位、固定,從而實現方便的對集成電路板上元件,接線的焊接。因為是流水線作業要求能夠快速實現定位,拿取方便,常使用快速夾壓緊,同時由于電路板上元件較多,不允許壓到元件,所以一般要避開元件,包括定位和壓緊均是如此。否則容易造成電路功能不良?;虍a(chǎn)品報廢,當然有些情況待焊元件也是一樣的固定在治具上的,這就要求元件和電路板均固定好,相對位置正確。同時對精度視具體情況也有一定的要求,比較要求PCB板要放置平整,否則容易造成焊接元件不良,翹起等問題。如果是配合自動化設備作業(如自動焊錫機),對定位精度也有相當?shù)囊?。比如水平與豎直方向,垂直方向,均有精度要求??傊槍CB焊接治具要求,操作方便,定位要準,簡單實用。

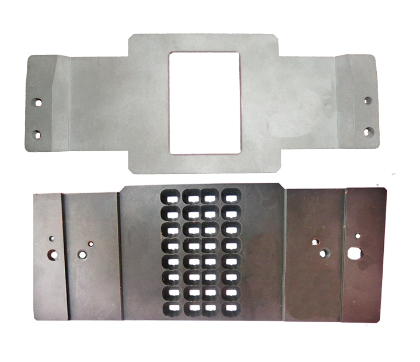

焊線壓板的表面處理

焊線治具一般使用優質的硬質合金材料精致而成,表面氧化或加硬黑色QPQ,增強夾具的硬度長期不易變形能夠有效的控制固晶焊線精度,延長夾具使用壽命、節約夾具治具成本。 我司所生產的治具 夾具設計輕巧,減輕伺服電機的負載,延長焊線機 固晶機的壽命。 同時我們可根據客戶的工藝要求來設計夾具治具。適用機型:ASM、KS、KAIJO、大族、翠濤、佑光、新益昌、微恒等焊線 固晶夾具 治具。


兆恒機械深耕精密加工18年,專業為國內外高端客戶加工定制各種高精密零部件其中也包括半導體封測行業里的各種治具、夾具,我們擁有超過300臺歐、美、日產的各種高端多軸CNC及其他加工設備,最高可加工±0.001mm精度的超精密零部件。擁有一批多年豐富經驗的設計工程師和生產技工,確保我們產品無論是設計還是品質都走在行業的前端,并能夠更好的滿足我們的客戶以及市場需求。
