3.伺服電機——自動化工廠提供動力的肌肉

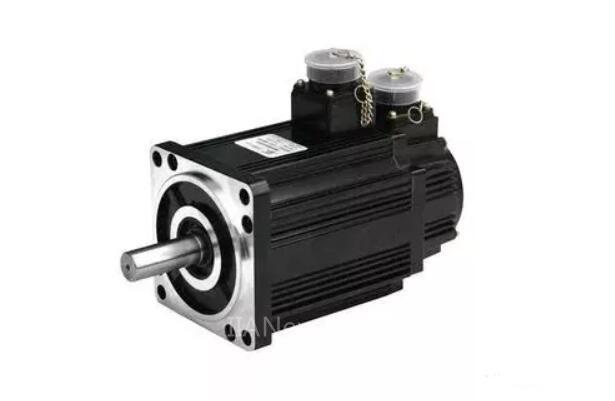

伺服電機(servomotor)是指在伺服系統中控制機械元件運轉的發動機,是一種補助馬達間接變速裝置。伺服電機可使控制速度,位置精度非常準確,可以將電壓信號轉化為轉矩和轉速以驅動控制對象。伺服電機轉子轉速受輸入信號控制,并能快速反應,在自動控制系統中,用作執行元件,且具有機電時間常數小、線性度高、始動電壓等特性,可把所收到的電信號轉換成電動機軸上的角位移或角速度輸出。分為直流和交流伺服電動機兩大類,其主要特點是,當信號電壓為零時無自轉現象,轉速隨著轉矩的增加而勻速下降。
伺服系統(servomechanism)是使物體的位置、方位、狀態等輸出被控量能夠跟隨輸入目標(或給定值)的任意變化的自動控制系統。伺服主要靠脈沖來定位,基本上可以這樣理解,伺服電機接收到1個脈沖,就會旋轉1個脈沖對應的角度,從而實現位移,因?yàn)椋欧姍C(jī)本身具備發出脈沖的功能,所以伺服電機每旋轉一個角度,都會發出對應數量的脈沖,這樣,和伺服電機接受的脈沖形成了呼應,或者叫閉環,如此一來,系統就會知道發了多少脈沖給伺服電機,同時又收了多少脈沖回來,這樣,就能夠很精確的控制電機的轉動,從而實現精確的定位,可以達到0.001mm。直流伺服電機分為有刷和無刷電機。有刷電機成本低,結構簡單,啟動轉矩大,調速范圍寬,控制容易,需要維護,但維護不方便(換碳刷),產生電磁干擾,對環境有要求。因此它可以用于對成本敏感的普通工業和民用場合。
無刷電機體積小,重量輕,出力大,響應快,速度高,慣量小,轉動平滑,力矩穩定??刂茝?fù)雜,容易實現智能化,其電子換相方式靈活,可以方波換相或正弦波換相。電機免維護,效率很高,運行溫度低,電磁輻射很小,長壽命,可用于各種環境。
2、交流伺服電機也是無刷電機,分為同步和異步電機,目前運動控制中一般都用同步電機,它的功率范圍大,可以做到很大的功率。大慣量,最高轉動速度低,且隨著功率增大而快速降低。因而適合做低速平穩運行的應用。
3、伺服電機內部的轉子是永磁鐵,驅動器控制的U/V/W三相電形成電磁場,轉子在此磁場的作用下轉動,同時電機自帶的編碼器反饋信號給驅動器,驅動器根據反饋值與目標值進行比較,調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度(線數)。
交流伺服電機和無刷直流伺服電機在功能上的區別:交流伺服要好一些,因?yàn)槭钦也刂疲D(zhuǎn)矩脈動小。直流伺服是梯形波。但直流伺服比較簡單,便宜。
4.傳感器——自動化工廠感受外界信息的觸覺

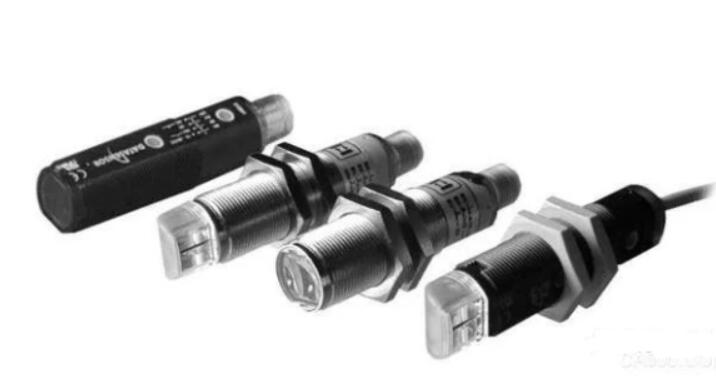

傳感器(英文名稱:transducer/sensor)是一種檢測裝置,能感受到被測量的信息,并能將感受到的信息,按一定規律變換成為電信號或其他所需形式的信息輸出,以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。它是實現自動檢測和自動控制的首要環節。
人們?yōu)榱藦耐饨绔@取信息,必須借助于感覺器官。
而單靠人們自身的感覺器官,在研究自然現象和規律以及生產活動中它們的功能就遠遠不夠了。為適應這種情況,就需要傳感器。因此可以說,傳感器是人類五官的延長,又稱之為電五官。
新技術革命的到來,世界開始進入信息時代。在利用信息的過程中,首先要解決的就是要獲取準確可靠的信息,而傳感器是獲取自然和生產領域中信息的主要途徑與手段。
在現代工業生產尤其是自動化生產過程中,要用各種傳感器來監視和控制生產過程中的各個參數,使設備工作在正常狀態或最佳狀態,并使產品達到最好的質量。因此可以說,沒有眾多的優良的傳感器,現代化生產也就失去了基礎。
在基礎學科研究中,傳感器更具有突出的地位?,F(xiàn)代科學技術的發展,進入了許多新領域:例如在宏觀上要觀察上千光年的茫茫宇宙,微觀上要觀察小到fm的粒子世界,縱向上要觀察長達數十萬年的天體演化,短到s的瞬間反應。此外,還出現了對深化物質認識、開拓新能源、新材料等具有重要作用的各種極端技術研究,如超高溫、超低溫、超高壓、超高真空、超強磁場、超弱磁場等等。顯然,要獲取大量人類感官無法直接獲取的信息,沒有相適應的傳感器是不可能的。許多基礎科學研究的障礙,首先就在于對象信息的獲取存在困難,而一些新機理和高靈敏度的檢測傳感器的出現,往往會導致該領域內的突破。一些傳感器的發展,往往是一些邊緣學科開發的先驅。
傳感器早已滲透到諸如工業生產、宇宙開發、海洋探測、環境保護、資源調查、醫學診斷、生物工程、甚至文物保護等等極其之泛的領域??梢院敛豢鋸埖卣f,從茫茫的太空,到浩瀚的海洋,以至各種復雜的工程系統,幾乎每一個現代化項目,都離不開各種各樣的傳感器。
由此可見,傳感器技術在發展經濟、推動社會進步方面的重要作用,是十分明顯的。世界各國都十分重視這一領域的發展。相信不久的將來,傳感器技術將會出現一個飛躍,達到與其重要地位相稱的新水平。
5.變頻器——自動化工廠節能器
變頻器(Variable-frequencyDrive,VFD)是應用變頻技術與微電子技術,通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流(交流變直流)、濾波、逆變(直流變交流)、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率,根據電機的實際需要來提供其所需要的電源電壓,進而達到節能、調速的目的,另外,變頻器還有很多的保護功能,如過流、過壓、過載保護等等。
變頻器輸出為PWM波,含有較多的高次諧波。變頻功率傳感器通過對輸入的電壓、電流信號進行交流采樣,再將采樣值通過電纜、光纖等傳輸系統與數字量輸入變頻功率分析儀,數字量輸入變頻功率分析儀對電壓、電流的采樣值進行運算,可以獲取電壓有效值、電流有效值、基波電壓、基波電流、諧波電壓、諧波電流、有功功率、基波功率、諧波功率等參數。
6.電磁閥——自動化工廠的筋

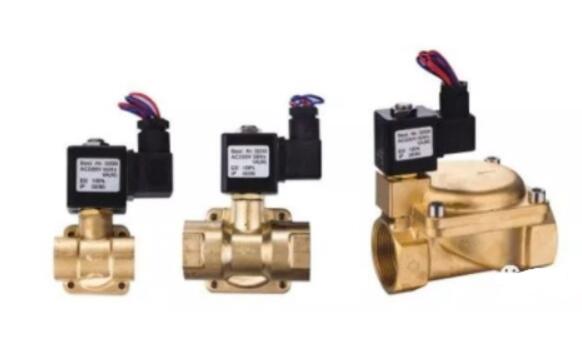

電磁閥(Electromagneticvalve)是用電磁控制的工業設備,是用來控制流體的自動化基礎元件,屬于執行器,并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制,而控制的精度和靈活性都能夠保證。電磁閥有很多種,不同的電磁閥在控制系統的不同位置發揮作用,最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。
電磁閥里有密閉的腔,在不同位置開有通孔,每個孔連接不同的油管,腔中間是活塞,兩面是兩塊電磁鐵,哪面的磁鐵線圈通電閥體就會被吸引到哪邊,通過控制閥體的移動來開啟或關閉不同的排油孔,而進油孔是常開的,液壓油就會進入不同的排油管,然后通過油的壓力來推動油缸的活塞,活塞又帶動活塞桿,活塞桿帶動機械裝置。這樣通過控制電磁鐵的電流通斷就控制了機械運動。
選型依據
電磁閥選型首先應該依次遵循安全性,可靠性,適用性,經濟性四大原則,其次是根據六個方面的現場工況(即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇)。
選型依據:
1、根據管道參數選擇電磁閥的:通徑規格(即DN)、接口方式
1)按照現場管道內徑尺寸或流量要求來確定通徑(DN)尺寸;
2)接口方式,一般>DN50要選擇法蘭接口,≤DN50則可根據用戶需要自由選擇。
2、根據流體參數選擇電磁閥的:材質、溫度組
1)腐蝕性流體:宜選用耐腐蝕電磁閥和全不銹鋼;食用超凈流體:宜選用食品級不銹鋼材質電磁閥;
2)高溫流體:要選擇采用耐高溫的電工材料和密封材料制造的電磁閥,而且要選擇活塞式結構類型的;
3)流體狀態:大至有氣態,液態或混合狀態,特別是口徑大于DN25時一定要區分開來;
4)流體粘度:通常在50cSt以下可任意選擇,若超過此值,則要選用高粘度電磁閥。
3、根據壓力參數選擇電磁閥的:原理和結構品種
1)公稱壓力:這個參數與其它通用閥門的含義是一樣的,是根據管道公稱壓力來定;
2)工作壓力:如果工作壓力低則必須選用直動或分步直動式原理;最低工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。
4、電氣選擇:電壓規格應盡量優先選用AC220V、DC24較為方便。
5、根據持續工作時間長短來選擇:常閉、常開、或可持續通電
1)當電磁閥需要長時間開啟,并且持續的時間多于關閉的時間應選用常開型;
2)要是開啟的時間短或開和關的時間不多時,則選常閉型;
3)但是有些用于安全保護的工況,如爐、窯火焰監測,則不能選常開的,應選可長期通電型。
6、根據環境要求選擇輔助功能:防爆、止回、手動、防水霧、水淋、潛水。
