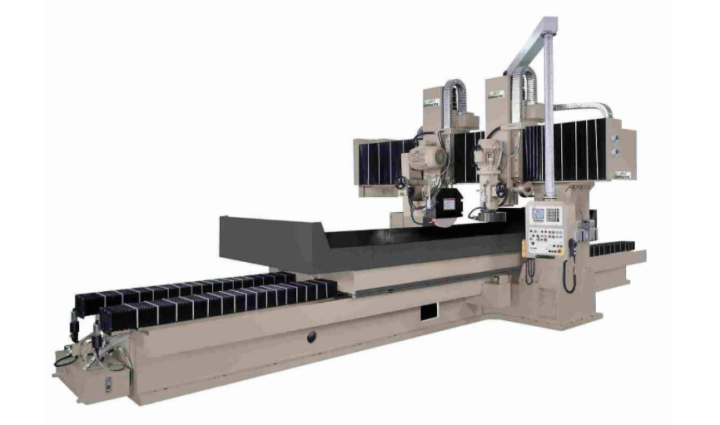

精密龍門磨床主要用砂輪周邊磨削加工大型短寬工件的平面。磨削時工件可直接固定在工作臺面上或電磁吸盤上。龍門磨床采用龍門式布局,包括床身、雙立柱、橫梁組成封閉的剛性框架結構。床身采用雙V型導軌,工作臺導軌面覆有耐磨聚四氟乙烯。拖板沿橫梁導軌作橫向運動,橫向進給由直流電動機驅動,由數控進給。工作臺縱向運動由葉片油泵驅動??蔁o級調速,采用開式液壓系統,液壓油與導軌潤滑有油溫控制裝置。磨頭可沿拖板垂直導軌做上下移動。垂直進給有快速和自動、手動進給兩種方式。磨頭主軸采用套筒式結構和連接式傳動,主軸軸承為高精度向心推力球軸承。
精密龍門磨床對不同槽型的切削說明:
一、矩形槽
1.在切削較窄的矩形槽時,主切削刃寬度與溝槽的寬度相等,刀頭長度略大于槽深,磨刀一次直進磨出。
2.磨削較寬的矩形槽,可用較窄的切槽刀,分幾次左右竄刀粗車,在槽底面和兩側面留出余量后,用精車刀車至尺寸。
二、成形槽
1.較窄的圓弧槽或梯形槽,磨床將磨槽刀刃磨成與成形槽的形狀和尺寸相同的形式,一次橫向進給磨出。
2.較寬較深的成形槽,特別是內孔的成形槽,由于受到磨刀剛度的制約,往往采?。?/span>
?、賰刹角邢鳌R话闶窍扔们胁鄣赌コ鲋辈?,然后用成形刀車削成形;
?、谧笥腋Z刀進給或斜向進給。槽特寬特深時,可在中滑板橫向進鮐的同時,搖動小滑板,使車刀作或左或右的微量移動,磨床形成單面切削的左右竄刀進給;或在中滑板橫向進給的同時,搖動小滑板,使車刀沿一個方向作微量移動的單面斜向進給。粗車后留有綜量,再用精車刀車至尺寸。
