【兆恒機械】運用圖形化系統設計開發醫療用機器人

  • 點擊量:
  • |
  • 添加日期:2021年12月15日

運用圖形化系統設計開發用于癌癥治療的機器人,"使用LabVIEW讓機器人動作更加平穩,減少突然的移轉動作,節省了時間,并能做到更好的治療效果。"

使用NI LabVIEW精確控制用于光動力療法癌癥病人的機器手臂。

    治療癌癥時,腫瘤科醫師會根據腫瘤的類型與早晚期,從幾種療法中挑選適合的。目前最常見的療法是光動力療法、手術、放射治療、化學療法、荷爾蒙療法及免疫療法。

  PDT 是一種特殊的光線療法,“光線療法”一詞泛指所有運用光線對病人的身體產生幫助的療法。PDT 這種新技術能夠在不傷害正常組織的情況下殺死有問題的組織。

  進行 PDT 療法時,將一種稱作光敏感劑的藥物注射入病人體內。光敏感劑本身是無害的,對健康或不正常的組織都不會造成影響。但是,如果用激光照射涂有光敏感劑的組織時,光敏感劑就會被活化,只要受到光照射的組織就會很快地被殺死。因此這項技術要求光束精確地會聚到不正常組織,以發揮更好的療效。

  機器人

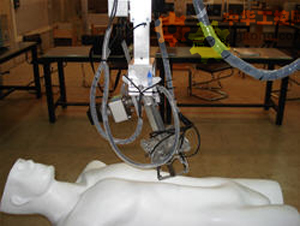

  在黎巴嫩大學,我們開發了一種自動化操作機器人,其主要功能包括在執行 PDT 療法時快速掃過病人的皮膚。機器人會以圓形或橢圓形等幾何圖形的方式移動激光頭,將其對準病人的患處以摧毀腫瘤。

  要在病人的身體上畫出幾何圖形需要5種動作:

  3 種平移操作

  其中Z方向用于垂直控制用于治療的激光頭

  兩種旋轉動作

  為了做到這 五種動作,指令系統必須產生指令信號,通過電路連接電機驅動器,從而控制五個相應的步進電機。

  指揮系統

  National Instruments LabVIEW直接控制四個步進電機 (X、Y、θ 與 Φ);第五個電機 (Z) 則由 Microchip Technology PICmicro 微控制器來控制。NI PCI-7334運動控制器使用雙控制器架構,由一個中央處理器 (CPU) 和一個DSP組成運動控制器的骨干。

  在運動控制器的驅動軟件方面,PCI-7334 使用 NI LabVIEW 編程與 Measurement & Automation Explorer (MAX)中的設置相結合,產生指令信號以轉動電機。在MAX設置中,我們使用CW/CCW脈沖步進輸出設置;第一個輸出在順時鐘移動時產生CW脈沖,第二個輸出在逆時針移動時產生CCW脈沖。

  電路連接

  機器頭上有八個光學開關傳感器,可以監測出前方一厘米之內的物品,從而得知傳感器與下方表面的距離。

  為了保護運動系統不受其他物體損壞,也為了檢測軌跡限制,每個軸都使用了 兩 個實體限位開關,一個向前,另一個向后。所有的傳感器、限位開關、以及電機驅動器都通過可以通過NI UMI-7764運動接口模塊直接連接到 PCI-7334上。

  X、Y、θ 與 Φ 軸的電機驅動器與限位開關連接到 UMI-7764 的四個運動I/O接線端。為了確保五個軸同步移動,第一和第三個UMI-7764斷點(breakpoints)作為輸入端與第五個電機(Z軸)的微控制器相連。四個傳感器連到UMI-7764的模擬輸入接線端,其它的傳感器則連到觸發/斷點接線端。此外,一個控制桿使系統使用起來更便利。參數隨時可以修改,系統隨時可以被暫停,激光頭的位置也可以調整。一條SH68 C68 S 連接線將電機控制器與UMI-7764相連。

  軟件開發

  我們將機器人配置簡化成 2D 應用,并使用LabVIEW仿真動作,作為開發軟件的第一步。然后用同樣的方法將其推廣運用到 3D 問題上。最終操作機器人軟件的核心就是3D仿真的程序,只不過增加了讀取實際的傳感器信號并控制實際的電機。

  這些程序的主要任務就是先讀取傳感器的狀態(開或關),然后定義機器頭的動作。
