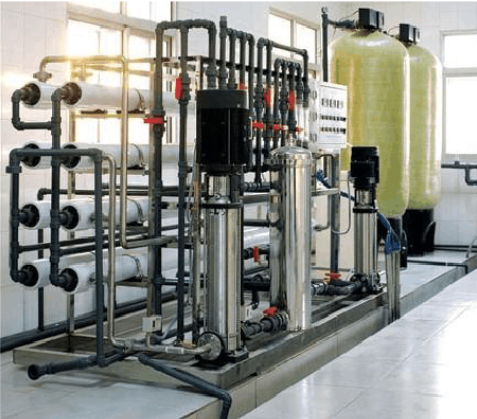

一、半導體清洗用超純水設備概述
半導體清洗用超純水設備主要應用在半導體清洗行業,該設備采用先進的反滲透技術和ED1技術,保證設備的質量和出水水質。該設備整體采用先進的不銹鋼材質,抗腐蝕能力強,同時也不會出現生銹問題,質量可靠,受到用戶的一致好評。
二、半導體清洗用超純水設備工作原理
EDI裝置將離子交換樹脂充夾在陰/陽離子交換膜之間形成EDI單元,EDI工作原理如下圖所示,EDI組件中將一定數量的EDI單元間用網狀物隔開,形成濃水室。又在單元組兩端設置陰/陽電極。在直流電的推動下,通過淡水室水流中的陰陽離子分
別穿過陰陽離子交換膜進入到濃水室面在淡水室中去除。而通過濃水室的水將離子帶出系統,成為濃水,ED1設備一般以反滲透(RO)純水作為EDI給水.RO純水電導率一般是40-2μ S/cm(25℃).
EDI純水電阻率可以高達18MQ.cm(25℃),但是根據去離子水用途和系統配置設置,EDI純水適用于制備電阻率要求在
1-18. 2MΩ.cm(25℃)的純水。
三、半導體清洗用超純水設備制備工藝
1、預處理系統→反滲透系統一中間水箱→粗混合床→精混合床→純水箱→純水泵→紫外線殺菌器→拋光混床→精密過濾器→用水點。(≥18MΩ.C0(傳統工藝)
2、預處理→反滲透→中間水箱→水泵→ED1裝置→純化水
箱一辣水系一紫外線殺菌器一隨光溉床→0. 2或0. 5μ=精密過濾器→用水點。(*18MΩ.CM(最新工藝)
3、預處理→一級反滲透→加藥機(PH調節)→中間水箱→第
二級反滲透(正電荷反滲膜)→純水箱→純水泵→EDI裝置→紫外
線殺菌器→0. 2或0. 5μm精密過濾器→用水點。(≥17MΩ.00(最新工藝)
4、預處理→反滲透→中間水箱→水泵→EDI裝置一純水箱→純水泵→紫外線殺菌器→0. 2或0. 5μ=精密過濾器→用水點。
(≥15Ω.00(最新工藝)
5、預處理系統一反涉透系統一中間水箱→純水泵一相混合
床→精混合床→紫外線殺菌器一精密過濾器一用水點。(≥15MΩ.CD(傳統工藝)
