【兆恒機械】浮動式板對板連接器“8152系列

  • 點擊量:
  • |
  • 添加日期:2021年11月11日

京瓷提供種類豐富的板對板連接器,并不斷加快創新步伐,推出浮動式板對板連接器“8152系列”,主要用于車載設備。為提高產品可靠性,京瓷還開發了各種獨特的構造,諸如抗震抗摔夾持結構、提高端子集中負重結構等等。

8152系列是間距0.4mm、嵌合高度3.5mm的低背、能進行高速傳輸?shù)母?dòng)式板對板連接器。支持高速傳輸規格:MIPI D-PHY(2.5Gbps) 、PCI Express Gen2 (5Gbps) & 3 (8Gbps),滿足車載設備的高性能要求。可浮動連接器的外側采用屏蔽框架式結構,適用于高牢固性的車載設備。且可在-40℃~+105℃嚴苛的車載溫度環境中使用。適用于毫米波雷達、激光雷達LiDAR、攝像頭等設備。



  規格

嵌合高度

3.5mm

芯數

20~40

連接方式

垂直嵌合-垂直嵌合

金具

基板安裝方式

SMT

間距

0.4mm

額定電流

DC 0.3A/Contact

額定電壓

DC 30V/Contact

耐壓值

AC 250Vrms、1min.

  特點

  1. 通過內部空間優化的可浮動設計,嵌合高度3.5mm的低背、寬度4.3mm,X,Y方向±0.4mm可浮動,Z方向容差±0.3,適用于狹小空間內高可靠性的車載設備。
    [30PIN外形尺寸 : 9.3mm(L) X 4.3mm(W) X 3.5mm(H)]

  2. 支持高速傳輸規格:MIPI D-PHY(2.5Gbps) 、PCI Express Gen2 (5Gbps) & 3 (8Gbps)

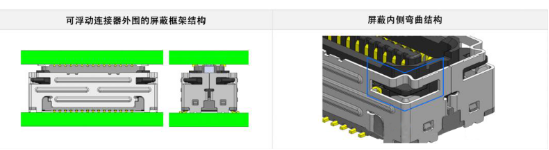

  3. 可浮動連接器外圍的屏蔽框架結構,有效防止外來噪聲對于連接器的信號傳輸造成一些干擾影響之外,可防止外力對內部結構造成的損壞。通過屏蔽內側彎曲結構,可限制插拔時垂直方向的滑動,抑制破損風險。

  4. 在符合IATF 16949的工廠制造,IATF 16949是一家專門從事汽車行業的質量管理體系

  5. 對應自動貼片。浮動側1,200個/卷,非浮動側2,400個/卷

  6. 對應RoHS指令、無鹵素要求

  7. 端子材質:銅合金

  8. 膠座材質:耐熱樹脂

  9. 工作溫度范圍:-40℃~+105℃
