【兆恒機械】數控車削加工工藝及工藝分析

  • 點擊量:
  • |
  • 添加日期:2021年11月09日

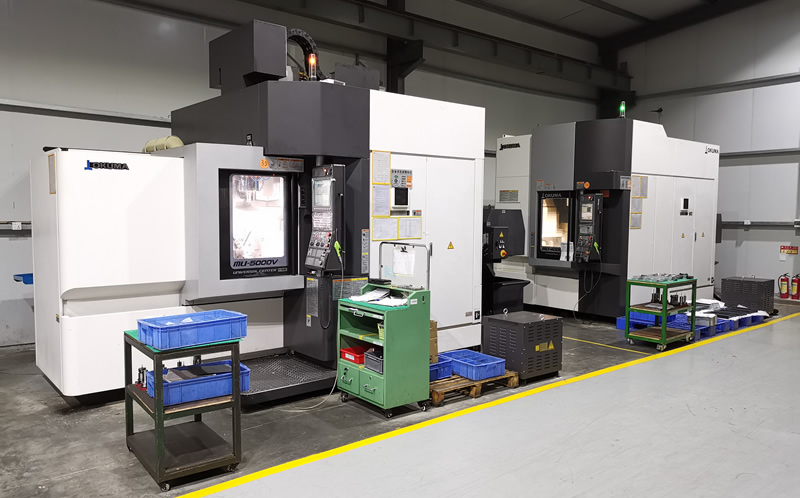

引語:數控機床作為一種高效率的設備,欲充分發揮其高性能、高精度和高自動化的特點,除了必須掌握機床的性能、特點及操作方法外,還應在編程前進行

詳細的工藝分析和確定合理的加工工藝,以得到最優的加工方案。




一、數控車削加工工藝的內容


 數控車削加工工藝是采用數控車床加工零件時所運用的方法和技術手段的總和。其主要內容包括以下幾個方面:


  (一)選擇并確定零件的數控車削加工內容;


  (二)對零件圖紙進行數控車削加工工藝分析;


  (三)工具、夾具的選擇和調整設計;


 ?。ㄋ模┕ば颉⒐げ降脑O計;


 ?。ㄎ澹┘庸ぼ壽E的計算和優化;


  (六)數控車削加工程序的編寫、校驗與修改;


 ?。ㄆ撸┦准嚰庸づc現場問題的處理;


 ?。ò耍┚幹茢悼丶庸すに嚰夹g文件;總之,數控加工工藝內容較多,有些與普通機床加工相似。


二、數控車削加工工藝分析


  工藝分析是數控車削加工的前期工藝準備工作。工藝制定得合理與否,對程序的編制、機床的加工效率和零件的加工精度都有重要影響。為了編制出一個合理的、實用的加工程序,要求編程者不僅要了解數控車床的工作原理、性能特點及結構。掌握編程語言及編程格式,還應熟練掌握工件加工工藝,確定合理的切削用量、正確地選用刀具和工件裝夾方法。因此,應遵循一般的工藝原則并結合數控車床的特點,認真而詳細地進行數控車削加工工藝分析。其主要內容有:根據圖紙分析零件的加工要求及其合理性;確定工件在數控車床上的裝夾方式;各表面的加工順序、刀具的進給路線以及刀具、夾具和切削用量的選擇等。



(一)零件圖分析


  零件圖分析是制定數控車削工藝的首要任務。主要進行尺寸標注方法分析、輪廓幾何要素分析以及精度和技術要求分析。此外還應分析零件結構和加工要求的合理性,選擇工藝基準。


  1.尺寸標注方法分析


  零件圖上的尺寸標注方法應適應數控車床的加工特點,以同一基準標注尺寸或直接給出坐標尺寸。這種標注方法既便于編程,又有利于設計基準、工藝基準、測量基準和編程原點的統一。如果零件圖上各方向的尺寸沒有統一的設計基準,可考慮在不影響零件精度的前提下選擇統一的工藝基準。計算轉化各尺寸,以簡化編程計算。


  2.輪廓幾何要素分析


  在手工編程時,要計算每個節點坐標。在自動編程時要對零件輪廓的所有幾何元素進行定義。因此在零件圖分析時,要分析幾何元素的給定條件是否充分。


  3.精度和技術要求分析


  對被加工零件的精度和技術進行分析,是零件工藝性分析的重要內容,只有在分析零件尺寸精度和表面粗糙度的基礎上,才能正確合理地選擇加工方法、裝夾方式、刀具及切削用量等。其主要內容包括:分析精度及各項技術要求是否齊全、是否合理;分析本工序的數控車削加工精度能否達到圖紙要求,若達不到,允許采取其他加工方式彌補時,應給后續工序留有余量;對圖紙上有位置精度要求的表面,應保證在一次裝夾下完成;對表面粗糙度要求較高的表面,應采用恒線速度切削(注意:在車削端面時,應限制主軸最高轉速)。



(二)夾具和刀具的選擇


  1.工件的裝夾與定位


  數控車削加工中盡可能做到一次裝夾后能加工出全部或大部分代加工表面,盡量減少裝夾次數,以提高加工效率、保證加工精度。對于軸類零件,通常以零件自身的外圓柱面作定位基準;對于套類零件,則以內孔為定位基準。數控車床夾具除了使用通用的三爪自動定心卡盤、四爪卡盤、液壓、電動及氣動夾具外,還有多種通用性較好的專用夾具。實際操作時應合理選擇。金屬加工微信,內容不錯,值得關注。


  2.刀具選擇


  刀具的使用壽命除與刀具材料相關外,還與刀具的直徑有很大的關系。刀具直徑越大,能承受的切削用量也越大。所以在零件形狀允許的情況下,采用盡可能大的刀具直徑是延長刀具壽命,提高生產率的有效措施。數控車削常用的刀具一般分為3類。即尖形車刀、圓弧形車刀和成型車刀。


 ?。?)尖形車刀。以直線形切削刃為特征的車刀一般稱為尖形車刀。其刀尖由直線性的主、副切削刃構成,如外圓偏刀、端面車刀等。這類車刀加工零件時,零件的輪廓形狀主要由一個獨立的刀尖或一條直線形主切削刃位移后得到。


  (2)圓弧形車刀。除可車削內外圓表面外,特別適宜于車削各種光滑連接的成型面。其特征為:構成主切削刃的刀刃形狀為一圓度誤差或線輪廓誤差很小的圓弧,該圓弧刃的每一點都是圓弧形車刀的刀尖,因此刀位點不在圓弧上,而在該圓弧的圓心上。


 ?。?)成型車刀。即所加工零件的輪廓形狀完全由車刀刀刃的形狀和尺寸決定。數控車削加工中,常用的成型車刀有小半徑圓弧車刀、車槽刀和螺紋車刀等。為了減少換刀時間和方便對刀,便于實現機械加工的標準化。數控車削加工中,應盡量采用機夾可轉位式車刀。



(三)切削用量選擇


  數控車削加工中的切削用量包括背吃刀量ap、主軸轉速S(或切削速度υ)及進給速度F(或進給量f )。


  切削用量的選擇原則,合理選用切削用量對提高數控車床的加工質量至關重要。確定數控車床的切削用量時一定要根據機床說明書中規定的要求,以及刀具的耐用度去選擇,也可結合實際經驗采用類比法來確定。一般的選擇原則是:粗車時,首先考慮在機床剛度允許的情況下選擇盡可能大的背吃刀量ap;其次選擇較大的進給量f;最后再根據刀具允許的壽命確定一個合適的切削速度υ。增大背吃刀量可減少走刀次數,提高加工效率,增大進給量有利于斷屑。精車時,應著重考慮如何保證加工質量,并在此基礎上盡量提高加工效率,因此宜選用較小的背吃刀量和進給量,盡可能地提高加工速度。主軸轉速S(r/min)可根據切削速度υ(mm/min)由公式 S=υ1000/πD(D為工件或刀/具直徑 mm)計算得出,也可以查表或根據實踐經驗確定。



(四)劃分工序及擬定加工順序


  1.工序劃分的原則


  在數控車床上加工零件,常用的工序的劃分原則有兩種。


 ?。?)保持精度原則。工序一般要求盡可能地集中,粗、精加工通常會在一次裝夾中全部完成。


  為減少熱變形和切削力變形對工件的形狀、位置精度、尺寸精度和表面粗糙度的影響,則應將粗、精加工分開進行。


 ?。?)提高生產效率原則。為減少換刀次數,節省換刀時間,提高生產效率,應將需要用同一把刀加工的加工部位都完成后,再換另一把刀來加工其他部位,同時應盡量減少空行程。


  2.確定加工順序


  制定加工順序一般遵循下列原則:


 ?。?)先粗后精。按照粗車半精車精車的順序進行,逐步提高加工精度。


  (2)先近后遠。離對刀點近的部位先加工,離對刀點遠的部位后加工,以便縮短刀具移動距離,減少空行程時間。此外,先近后遠車削還有利于保持坯件或半成品的剛性,改善其切削條件。


 ?。?)內外交叉。對既有內表面又有外表面需加工的零件,應先進行內外表面的粗加工,后進行內外表面的精加工。


 ?。?)基面先行。用作精基準的表面應優先加工出來,定位基準的表面越精確,裝夾誤差越小。
